深基坑钢管桩支护施工方案检算

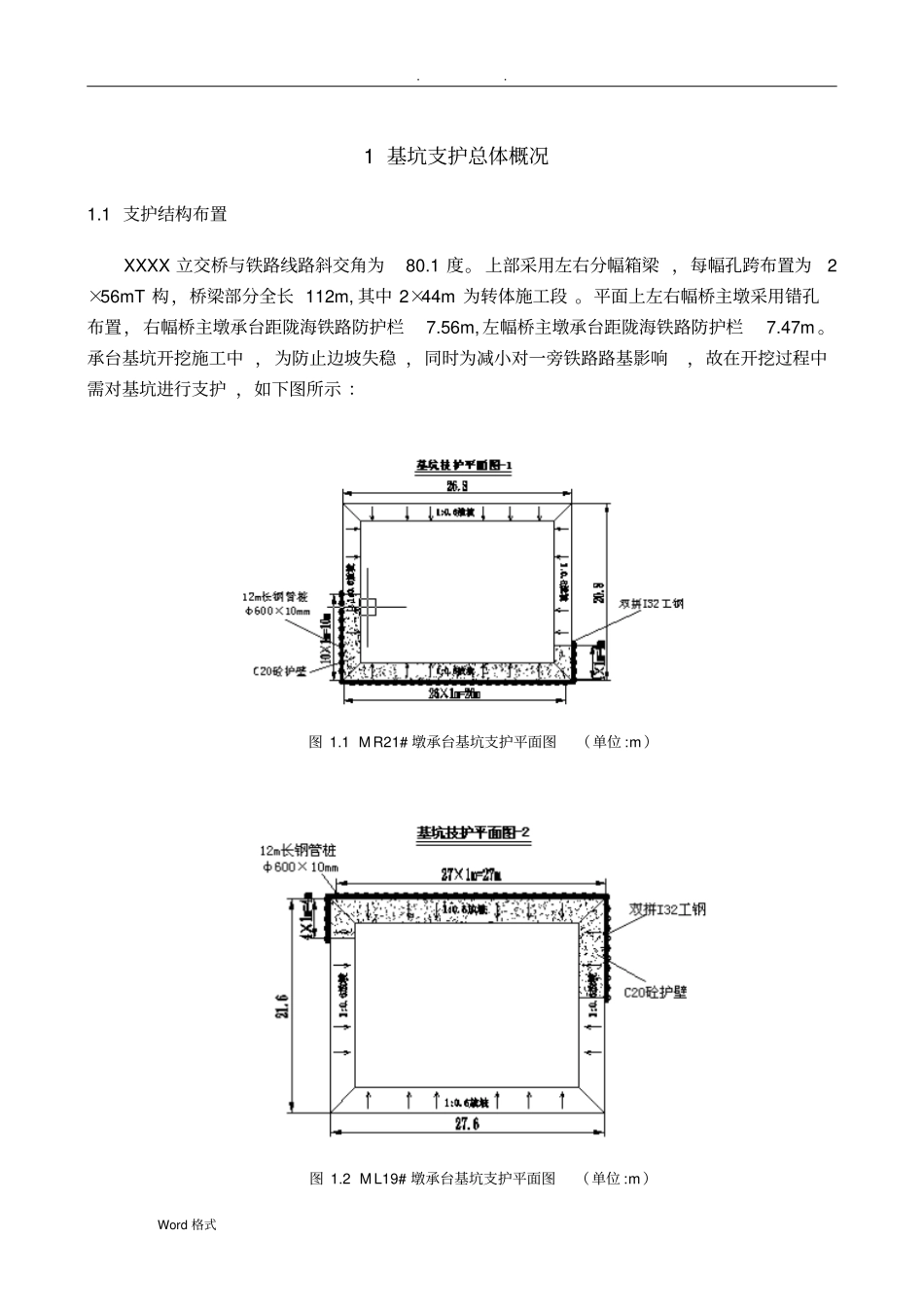

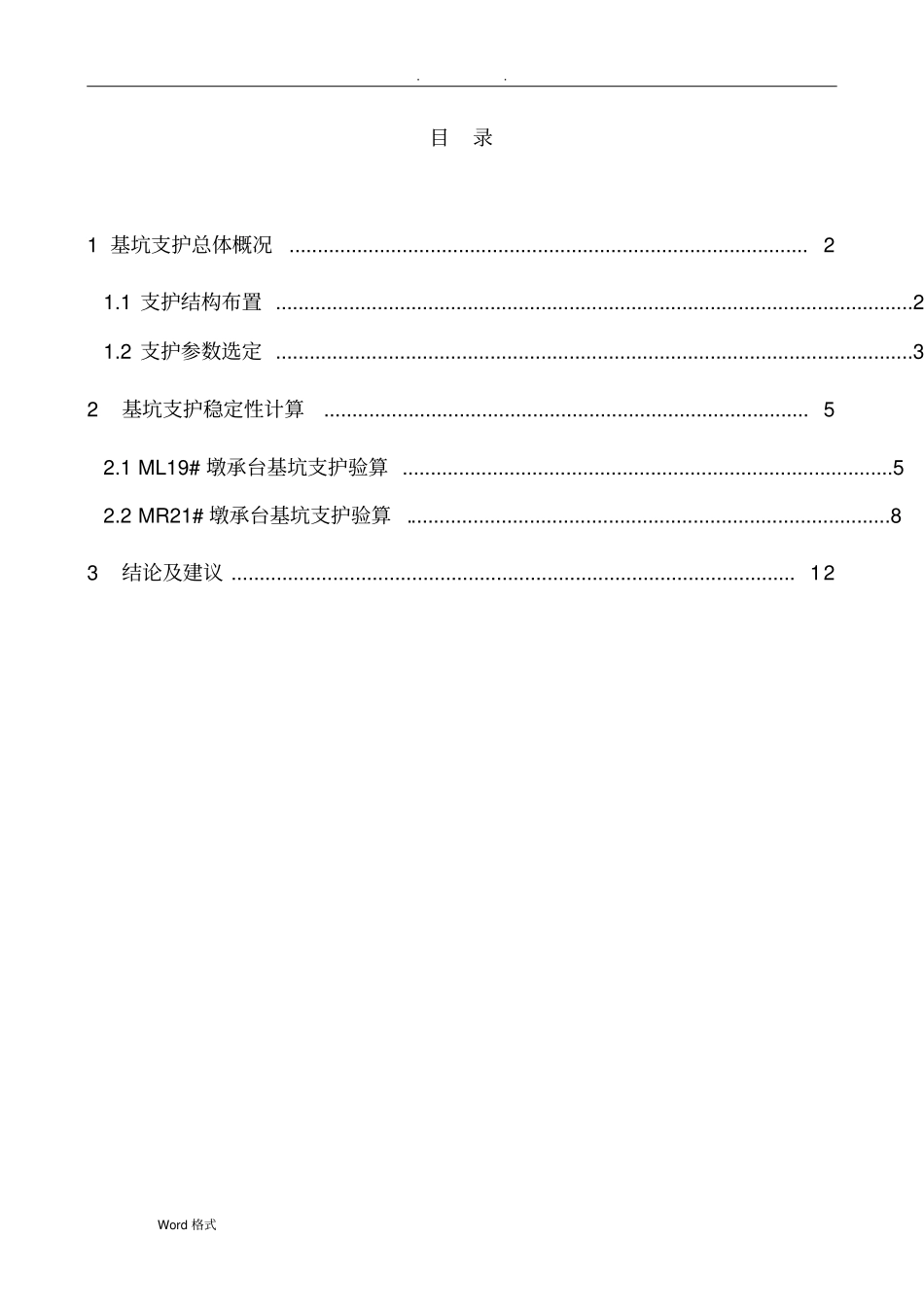

. . Word 格式. . Word 格式目录1 基坑支护总体概况............................................................................................ 21.1 支护结构布置 .................................................................................................................2 1.2 支护参数选定 .................................................................................................................3 2 基坑支护稳定性计算 ...................................................................................... 52.1 ML19# 墩承台基坑支护验算 .......................................................................................5 2.2 MR21# 墩承台基坑支护验算 ......................................................................................8 3 结论及建议 .................................................................................................... 12. . Word 格式1 基坑支护总体概况1.1 支护结构布置XXXX 立交桥与铁路线路斜交角为80.1 度。 上部采用左右分幅箱梁 ，每幅孔跨布置为2×56mT 构，桥梁部分全长 112m, 其中 2×44m 为转体施工段 。平面上左右幅桥主墩采用错孔布置，右幅桥主墩承台距陇海铁路防护栏7.56m, 左幅桥主墩承台距陇海铁路防护栏7.47m 。承台基坑开挖施工中 ，为防止边坡失稳 ，同时为减小对一旁铁路路基影响，故在开挖过程中需对基坑进行支护 ，如下图所示 ：图 1.1 M R21# 墩承台基坑支护平面图（单位 :m ）图 1.2 M L19# 墩承台基坑支护平面图（单位 :m ）. . Word 格式图 1.3 M R21# 墩承台基坑支护立面图（单位 :cm ）图 1.4 M L19# 墩承台基坑支护立面图（单位 :cm ）1.2 支护参数选定1.2.1 支护材料工程量表 1.1 转体 T 构桥基坑支护工程数量表工程项目及材料名称数量长度 (m) 重量 (kg) ML19# 墩12m 长Ф600 ×10mm 钢管桩43 12 75078 I32 工字钢2 4.9 565.46 I32 工字钢2 27.9 3219.66 I32 工字钢2 10.9 1257.86 . . Word 格式C20 护壁砼18.67 （m3 ）MR21# 墩12m 长Ф600 ×10mm 钢管桩42 12 73332 I32 工字钢2 5 577 I32 工字钢2 27 3115.5 I32 工字钢2 11 1269.4 C20 护壁砼15.09(m3) 合计...
