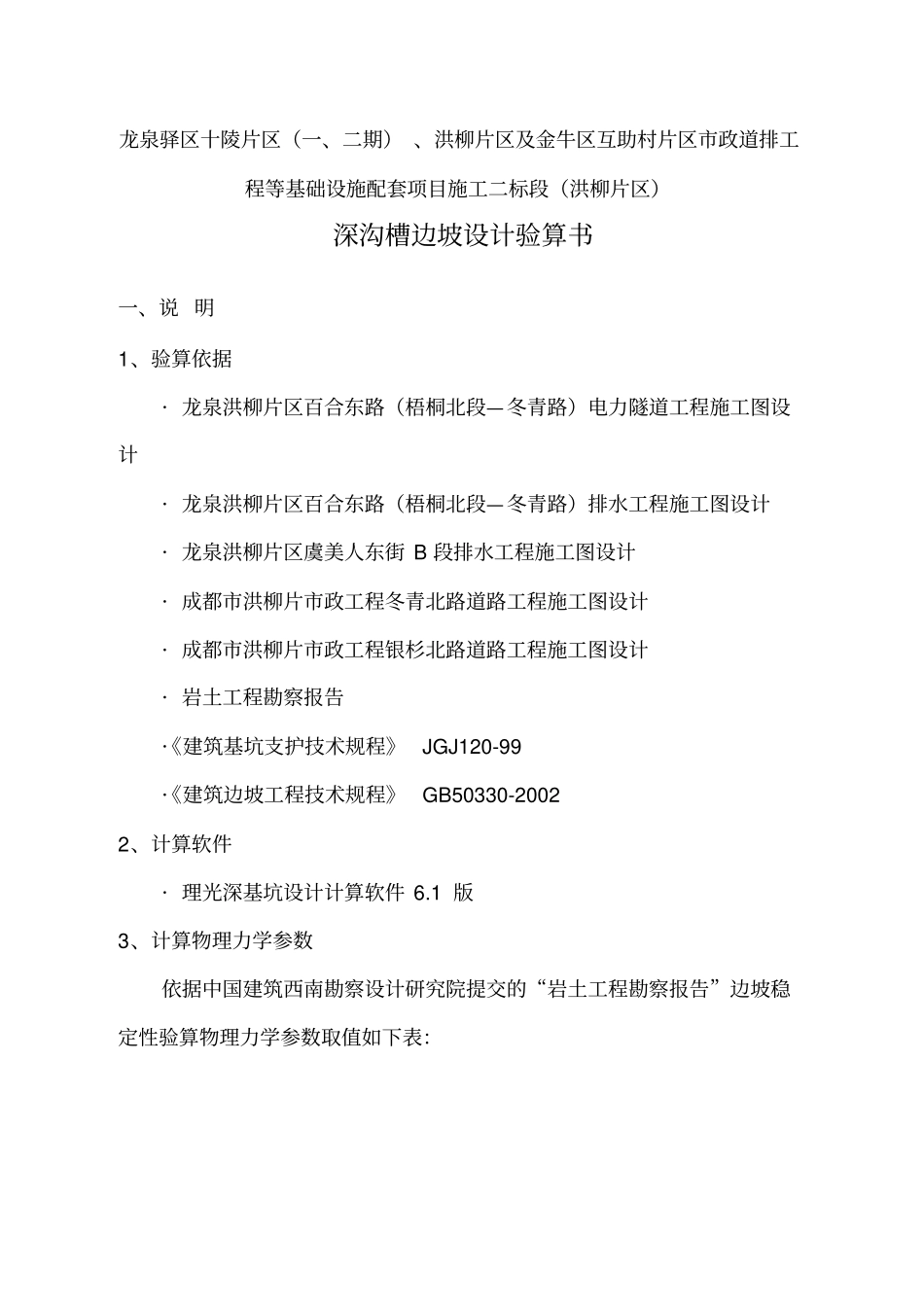

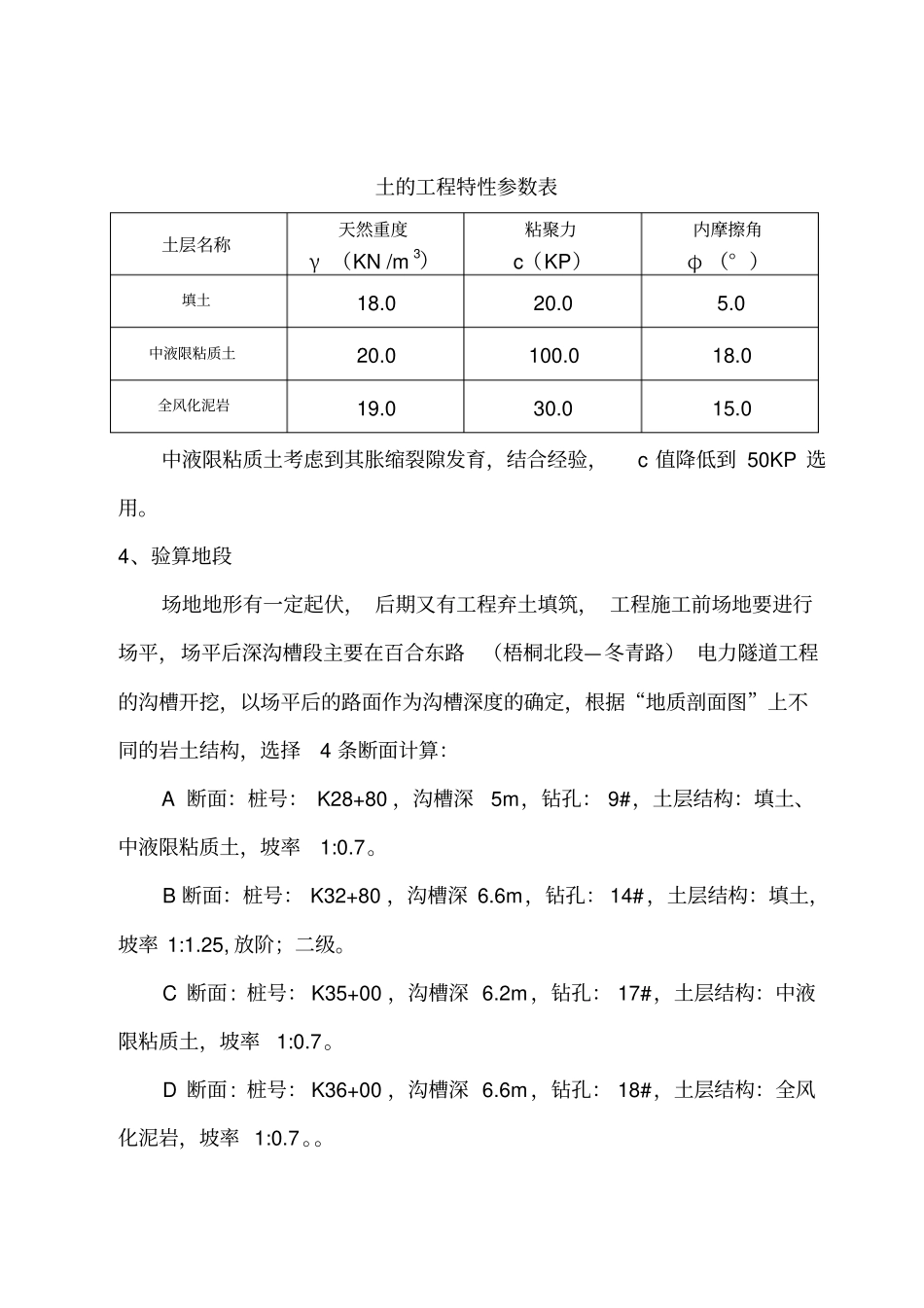

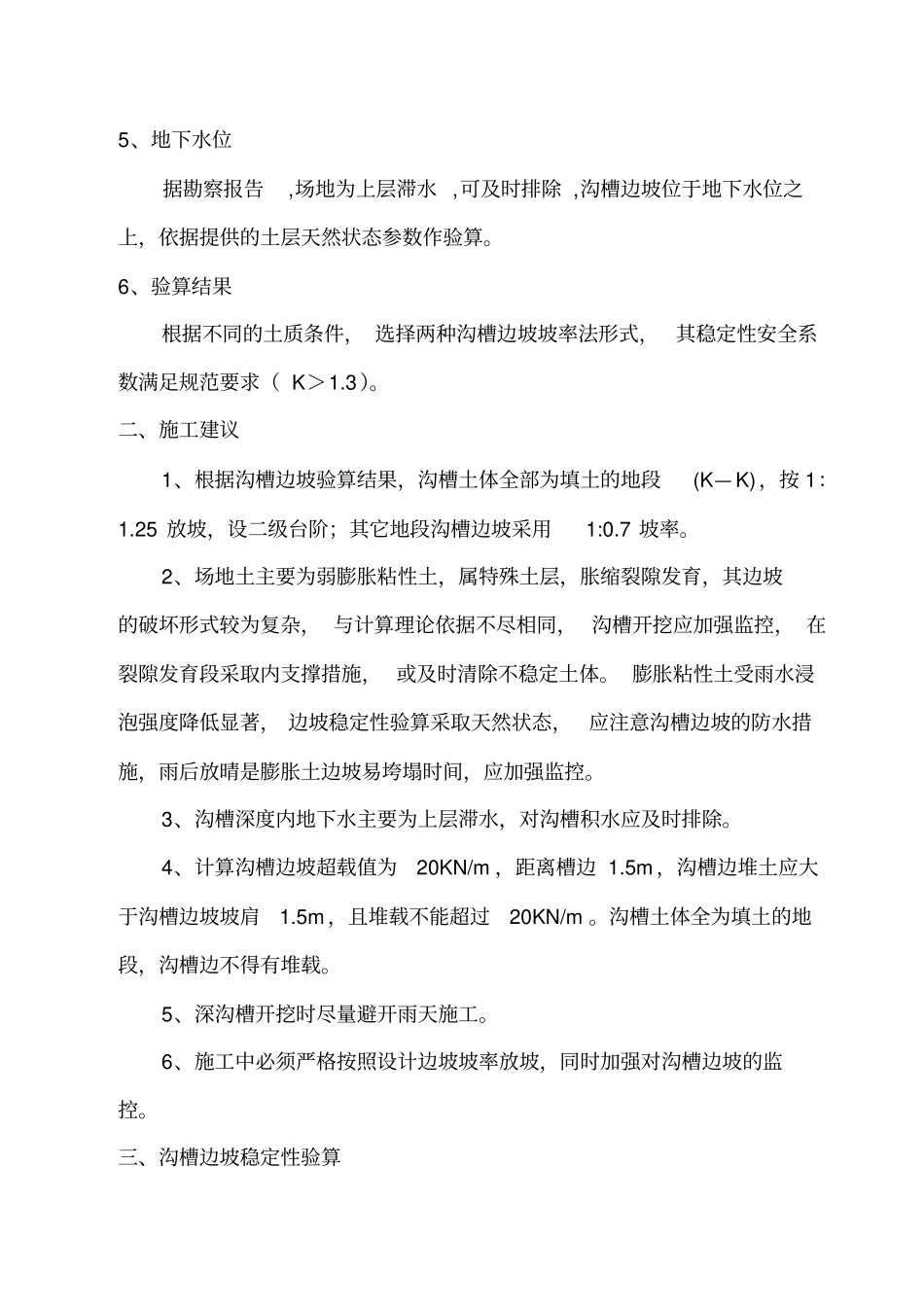

龙泉驿区十陵片区（一、二期） 、洪柳片区及金牛区互助村片区市政道排工程等基础设施配套项目施工二标段（洪柳片区）深沟槽边坡设计验算书一、说 明1、验算依据· 龙泉洪柳片区百合东路（梧桐北段—冬青路）电力隧道工程施工图设计· 龙泉洪柳片区百合东路（梧桐北段—冬青路）排水工程施工图设计· 龙泉洪柳片区虞美人东街 B 段排水工程施工图设计· 成都市洪柳片市政工程冬青北路道路工程施工图设计· 成都市洪柳片市政工程银杉北路道路工程施工图设计· 岩土工程勘察报告·《建筑基坑支护技术规程》JGJ120-99 ·《建筑边坡工程技术规程》GB50330-2002 2、计算软件· 理光深基坑设计计算软件 6.1 版3、计算物理力学参数依据中国建筑西南勘察设计研究院提交的“岩土工程勘察报告”边坡稳定性验算物理力学参数取值如下表：土的工程特性参数表土层名称天然重度γ （KN /m3）粘聚力c（KP）内摩擦角φ （° ）填土18.0 20.0 5.0 中液限粘质土20.0 100.0 18.0 全风化泥岩19.0 30.0 15.0 中液限粘质土考虑到其胀缩裂隙发育，结合经验，c 值降低到 50KP 选用。4、验算地段场地地形有一定起伏， 后期又有工程弃土填筑， 工程施工前场地要进行场平，场平后深沟槽段主要在百合东路（梧桐北段—冬青路） 电力隧道工程的沟槽开挖，以场平后的路面作为沟槽深度的确定，根据“地质剖面图”上不同的岩土结构，选择4 条断面计算：A 断面：桩号： K28+80 ，沟槽深5m，钻孔： 9#，土层结构：填土、中液限粘质土，坡率1:0.7。B 断面：桩号： K32+80 ，沟槽深 6.6m，钻孔： 14#，土层结构：填土，坡率 1:1.25, 放阶；二级。C 断面: 桩号： K35+00 ，沟槽深 6.2m ，钻孔： 17#，土层结构：中液限粘质土，坡率1:0.7。D 断面: 桩号： K36+00 ，沟槽深 6.6m ，钻孔： 18#，土层结构：全风化泥岩，坡率 1:0.7 。。5、地下水位据勘察报告,场地为上层滞水 ,可及时排除 ,沟槽边坡位于地下水位之上，依据提供的土层天然状态参数作验算。6、验算结果根据不同的土质条件， 选择两种沟槽边坡坡率法形式，其稳定性安全系数满足规范要求（ K＞1.3）。二、施工建议1、根据沟槽边坡验算结果，沟槽土体全部为填土的地段(K— K)，按 1：1.25 放坡，设二级台阶；其它地段沟槽边坡采用1:0.7 坡率。2、场地土主要为弱膨胀粘性土，属特殊土层，胀缩裂隙发育，其边坡的破坏形式较为复杂， 与计算理论依据不尽相同， ...
