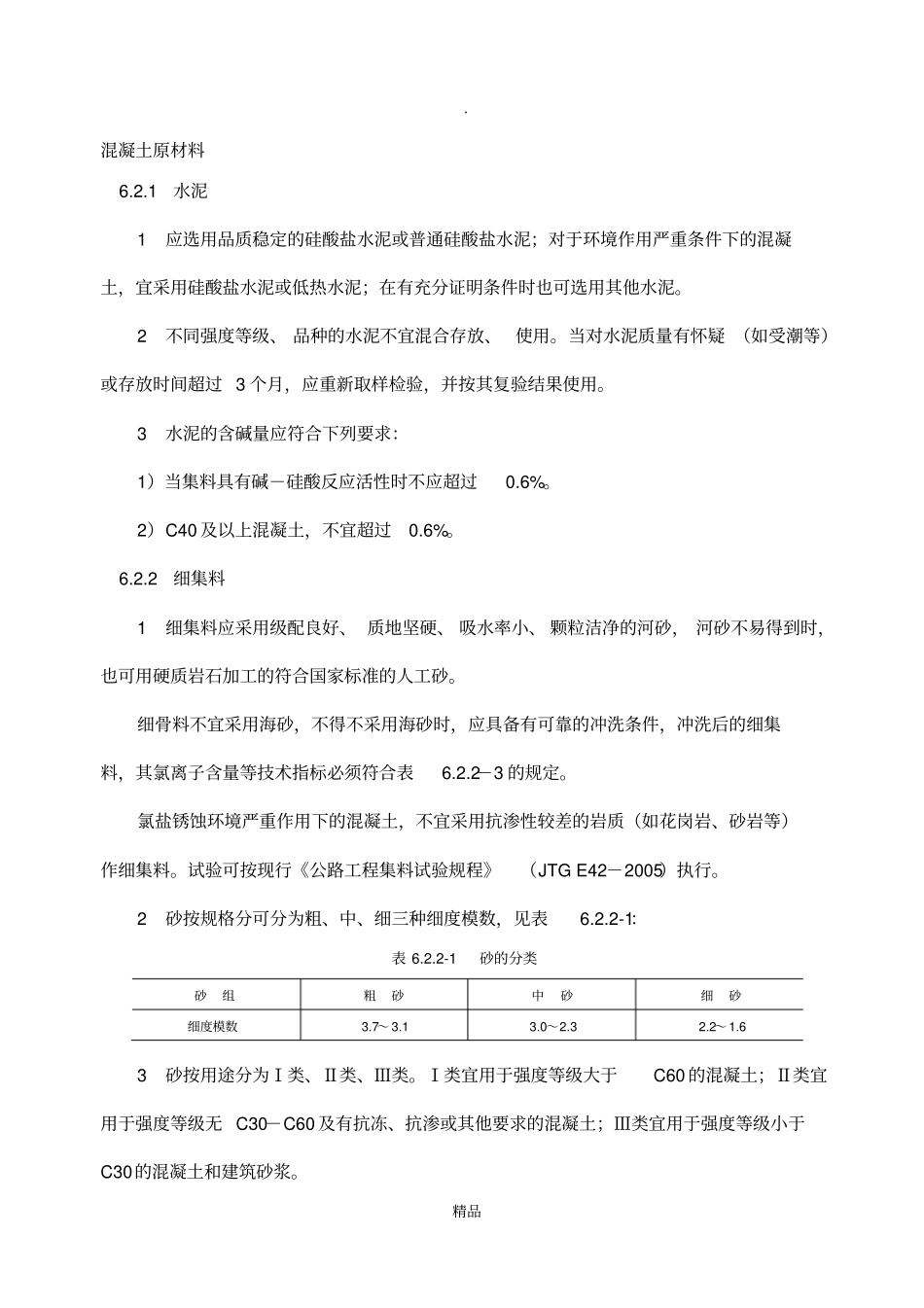

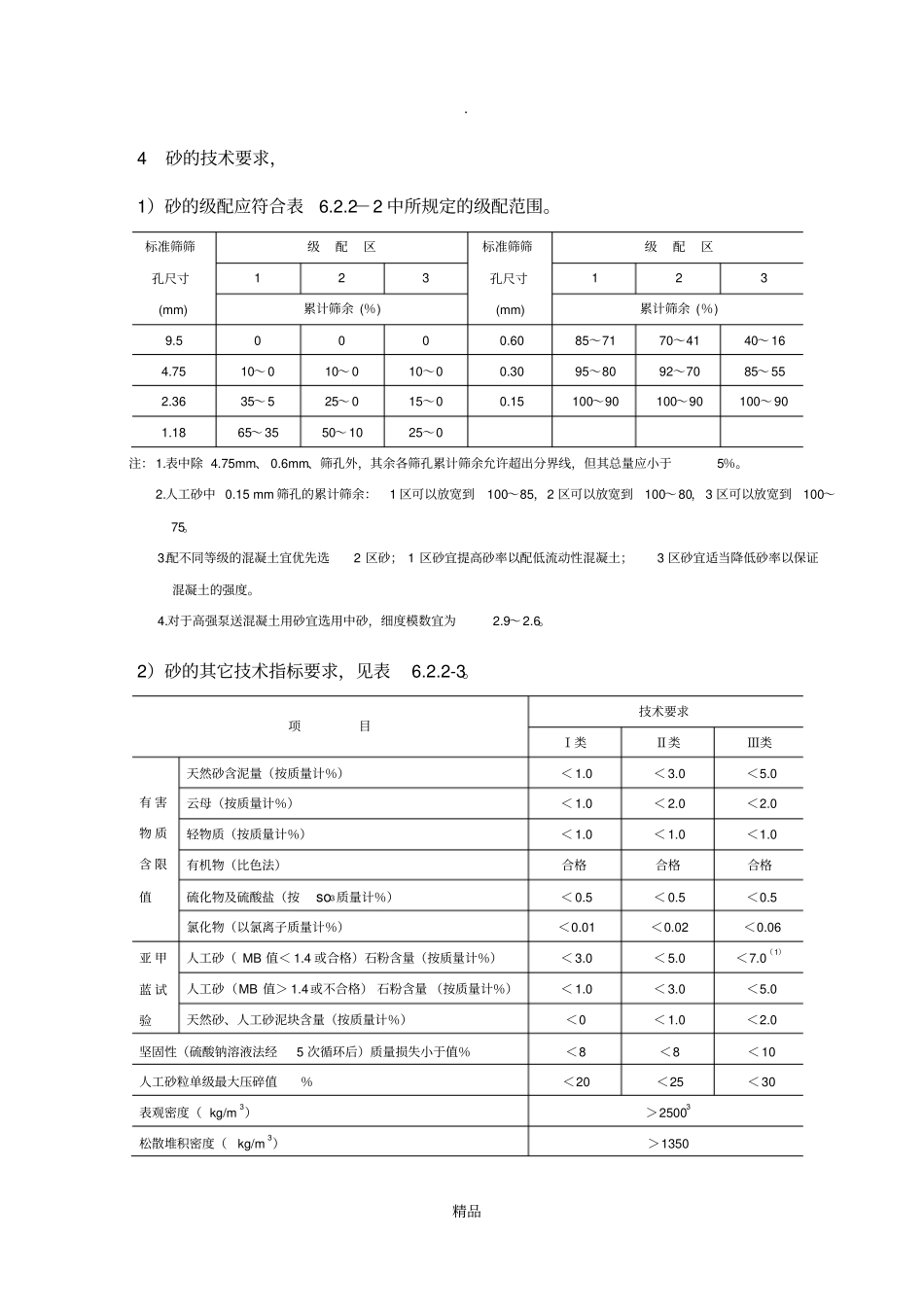

. 精品混凝土原材料6.2.1水泥1 应选用品质稳定的硅酸盐水泥或普通硅酸盐水泥；对于环境作用严重条件下的混凝土，宜采用硅酸盐水泥或低热水泥；在有充分证明条件时也可选用其他水泥。2 不同强度等级、 品种的水泥不宜混合存放、 使用。当对水泥质量有怀疑 （如受潮等）或存放时间超过 3 个月，应重新取样检验，并按其复验结果使用。3 水泥的含碱量应符合下列要求：1）当集料具有碱－硅酸反应活性时不应超过0.6%。2）C40 及以上混凝土，不宜超过0.6%。6.2.2细集料1 细集料应采用级配良好、 质地坚硬、 吸水率小、 颗粒洁净的河砂， 河砂不易得到时，也可用硬质岩石加工的符合国家标准的人工砂。细骨料不宜采用海砂，不得不采用海砂时，应具备有可靠的冲洗条件，冲洗后的细集料，其氯离子含量等技术指标必须符合表6.2.2－3 的规定。氯盐锈蚀环境严重作用下的混凝土，不宜采用抗渗性较差的岩质（如花岗岩、砂岩等）作细集料。试验可按现行《公路工程集料试验规程》（JTG E42－2005）执行。2 砂按规格分可分为粗、中、细三种细度模数，见表6.2.2-1：表 6.2.2-1 砂的分类砂组粗砂中砂细砂细度模数3.7～ 3.13.0～2.32.2～ 1.63 砂按用途分为Ⅰ类、Ⅱ类、Ⅲ类。Ⅰ类宜用于强度等级大于C60 的混凝土；Ⅱ类宜用于强度等级无 C30－C60 及有抗冻、抗渗或其他要求的混凝土；Ⅲ类宜用于强度等级小于C30的混凝土和建筑砂浆。. 精品4 砂的技术要求，1）砂的级配应符合表6.2.2－2 中所规定的级配范围。标准筛筛孔尺寸(mm)级配区标准筛筛孔尺寸(mm)级配区123123累计筛余 (％)累计筛余 (％)9.50000.60 85～7170～4140～ 164.7510～ 010～ 010～00.30 95～8092～7085～ 552.3635～ 525～ 015～00.15100～90100～90100～ 901.1865～ 3550～ 1025～0注： 1.表中除 4.75mm、 0.6mm、筛孔外，其余各筛孔累计筛余允许超出分界线，但其总量应小于5％。2.人工砂中 0.15 mm 筛孔的累计筛余：1 区可以放宽到100～85，2 区可以放宽到100～ 80， 3 区可以放宽到100～75。3.配不同等级的混凝土宜优先选2 区砂； 1 区砂宜提高砂率以配低流动性混凝土；3 区砂宜适当降低砂率以保证混凝土的强度。4.对于高强泵送混凝土用砂宜选用中砂，细度模数宜为2.9～ 2.6。2）砂的其它技术指标要求，见表6.2.2-3。项目技术要求Ⅰ类Ⅱ类Ⅲ类有 害物 质含 限值天然砂含泥量（按质量计％）＜ 1.0＜ 3.0＜5.0云母（按质量计％）＜ 1.0...
