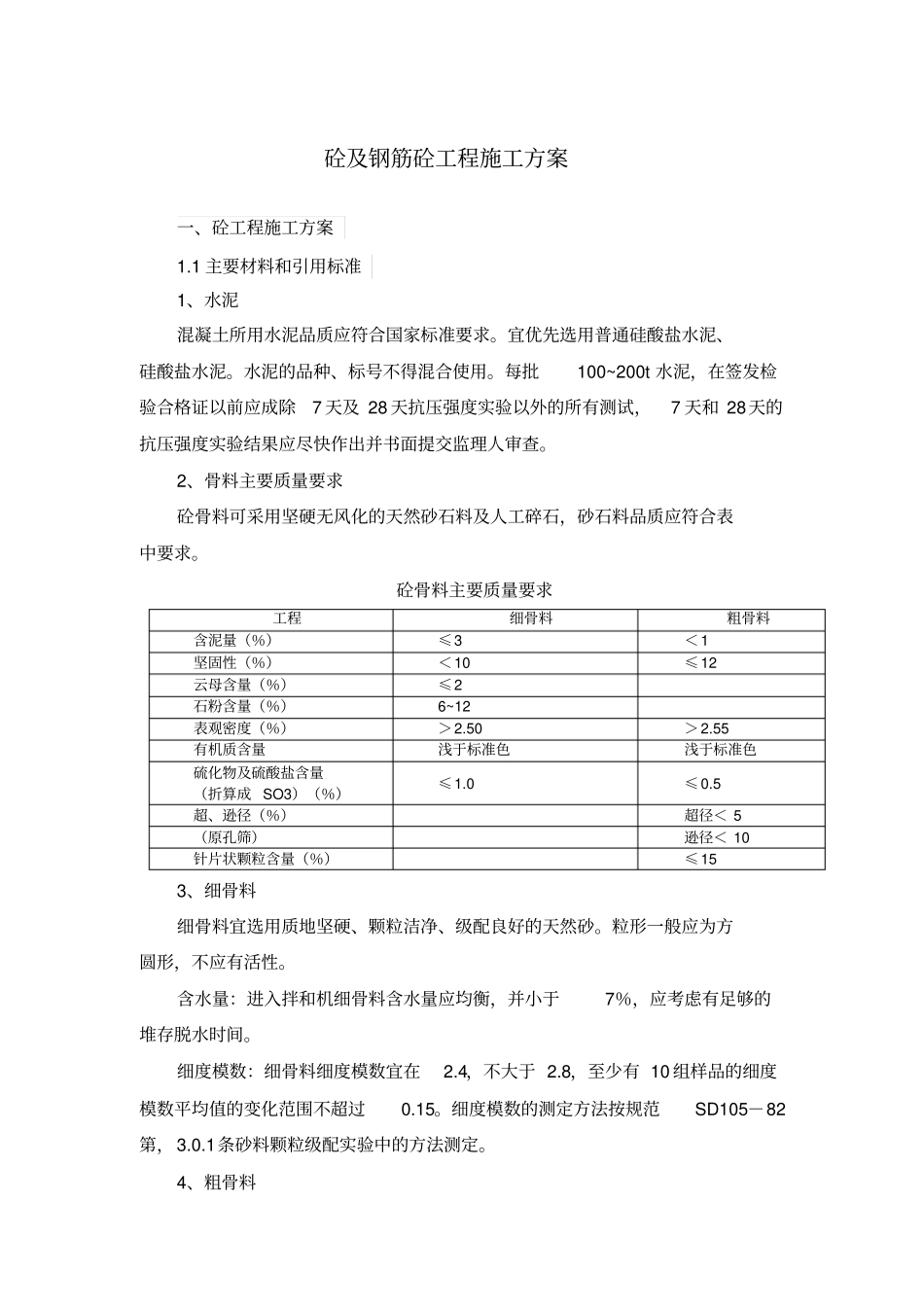

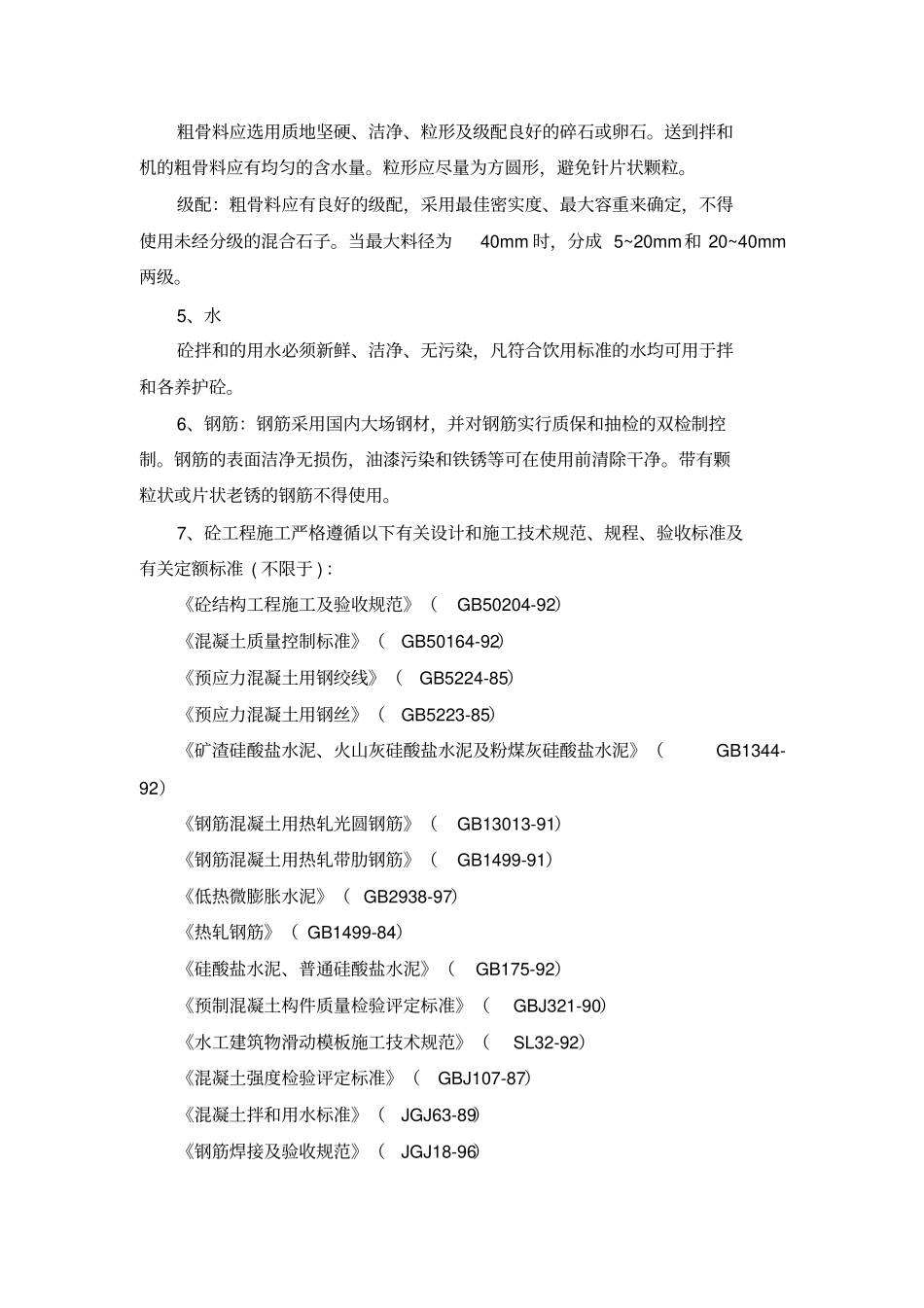

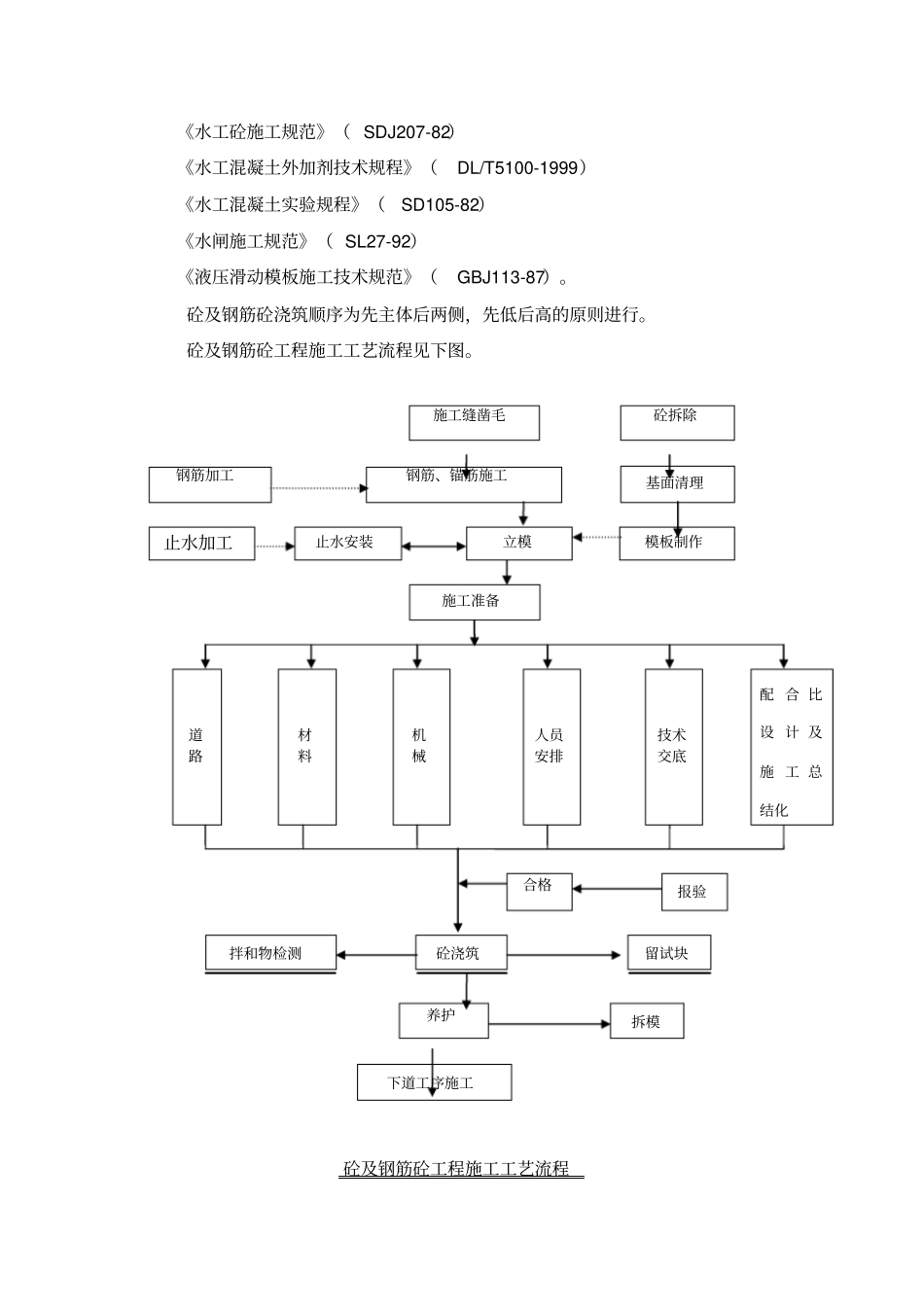

砼及钢筋砼工程施工方案一、砼工程施工方案1.1 主要材料和引用标准1、水泥混凝土所用水泥品质应符合国家标准要求。宜优先选用普通硅酸盐水泥、硅酸盐水泥。水泥的品种、标号不得混合使用。每批100~200t 水泥，在签发检验合格证以前应成除7 天及 28 天抗压强度实验以外的所有测试，7 天和 28天的抗压强度实验结果应尽快作出并书面提交监理人审查。2、骨料主要质量要求砼骨料可采用坚硬无风化的天然砂石料及人工碎石，砂石料品质应符合表中要求。砼骨料主要质量要求工程细骨料粗骨料含泥量（％）≤3 ＜1 坚固性（％）＜10 ≤12 云母含量（％）≤2 石粉含量（％）6~12 表观密度（％）＞2.50 ＞2.55 有机质含量浅于标准色浅于标准色硫化物及硫酸盐含量（折算成 SO3）（％）≤1.0 ≤0.5 超、逊径（％）超径＜ 5 （原孔筛）逊径＜ 10 针片状颗粒含量（％）≤15 3、细骨料细骨料宜选用质地坚硬、颗粒洁净、级配良好的天然砂。粒形一般应为方圆形，不应有活性。含水量：进入拌和机细骨料含水量应均衡，并小于7％，应考虑有足够的堆存脱水时间。细度模数：细骨料细度模数宜在2.4，不大于 2.8，至少有 10 组样品的细度模数平均值的变化范围不超过0.15。细度模数的测定方法按规范SD105－82第， 3.0.1条砂料颗粒级配实验中的方法测定。4、粗骨料粗骨料应选用质地坚硬、洁净、粒形及级配良好的碎石或卵石。送到拌和机的粗骨料应有均匀的含水量。粒形应尽量为方圆形，避免针片状颗粒。级配：粗骨料应有良好的级配，采用最佳密实度、最大容重来确定，不得使用未经分级的混合石子。当最大料径为40mm 时，分成 5~20mm和 20~40mm两级。5、水砼拌和的用水必须新鲜、洁净、无污染，凡符合饮用标准的水均可用于拌和各养护砼。6、钢筋：钢筋采用国内大场钢材，并对钢筋实行质保和抽检的双检制控制。钢筋的表面洁净无损伤，油漆污染和铁锈等可在使用前清除干净。带有颗粒状或片状老锈的钢筋不得使用。7、砼工程施工严格遵循以下有关设计和施工技术规范、规程、验收标准及有关定额标准 ( 不限于 ) ：《砼结构工程施工及验收规范》（GB50204-92）《混凝土质量控制标准》（GB50164-92）《预应力混凝土用钢绞线》（GB5224-85）《预应力混凝土用钢丝》（GB5223-85）《矿渣硅酸盐水泥、火山灰硅酸盐水泥及粉煤灰硅酸盐水泥》（GB1344-92）《钢筋混凝土用热轧光圆钢筋》（GB13013-91）《钢筋混凝土用热轧带肋钢筋》（GB1499-91）《低热微膨胀水...
