混凝土结构设计原理_课堂笔记

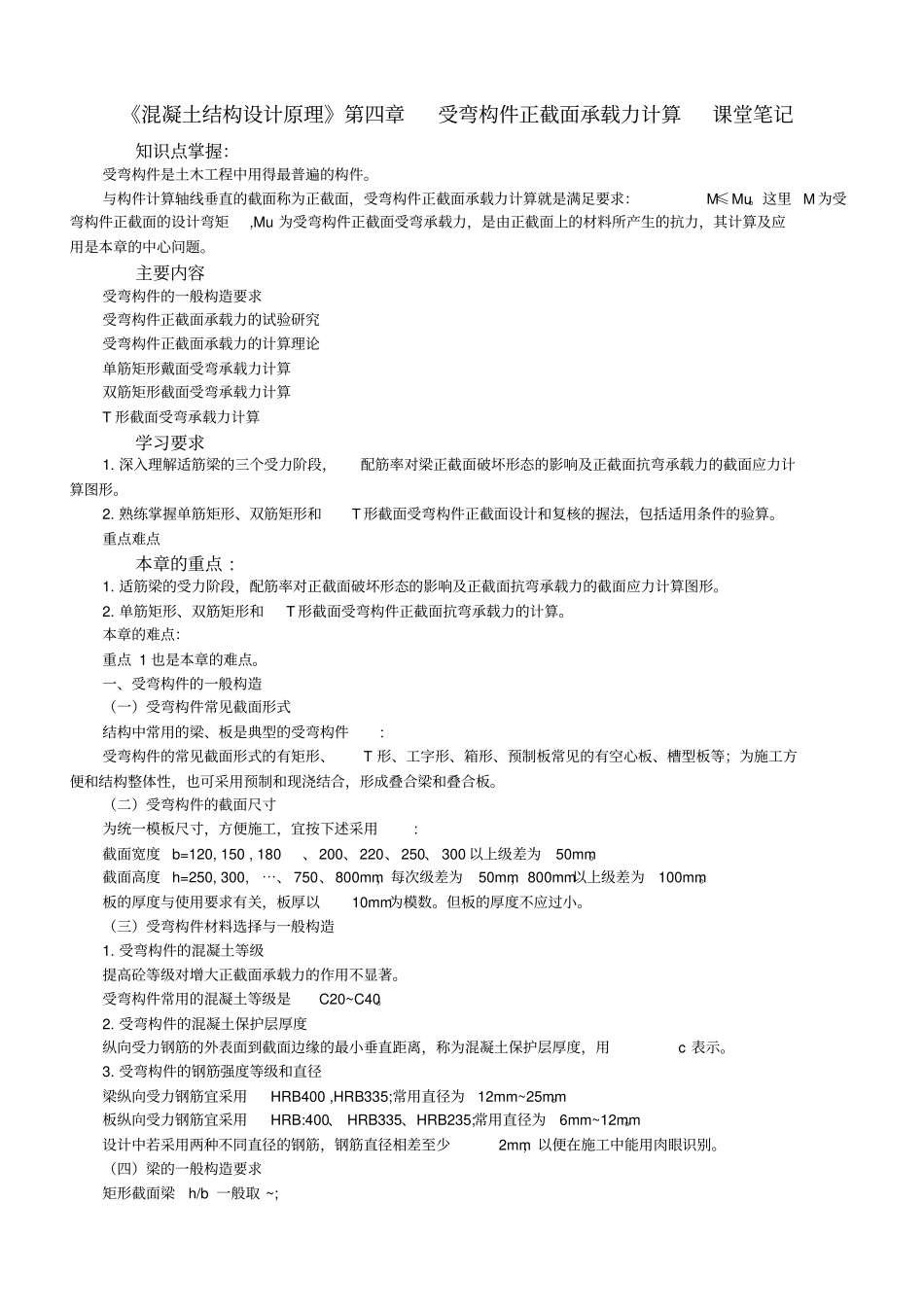

《混凝土结构设计原理》第四章受弯构件正截面承载力计算课堂笔记知识点掌握：受弯构件是土木工程中用得最普遍的构件。与构件计算轴线垂直的截面称为正截面，受弯构件正截面承载力计算就是满足要求：M≤Mu。这里 M 为受弯构件正截面的设计弯矩,Mu 为受弯构件正截面受弯承载力，是由正截面上的材料所产生的抗力，其计算及应用是本章的中心问题。主要内容受弯构件的一般构造要求受弯构件正截面承载力的试验研究受弯构件正截面承载力的计算理论单筋矩形戴面受弯承载力计算双筋矩形截面受弯承载力计算T 形截面受弯承载力计算学习要求1. 深入理解适筋梁的三个受力阶段，配筋率对梁正截面破坏形态的影响及正截面抗弯承载力的截面应力计算图形。2. 熟练掌握单筋矩形、双筋矩形和T 形截面受弯构件正截面设计和复核的握法，包括适用条件的验算。重点难点本章的重点 :1. 适筋梁的受力阶段，配筋率对正截面破坏形态的影响及正截面抗弯承载力的截面应力计算图形。2. 单筋矩形、双筋矩形和T 形截面受弯构件正截面抗弯承载力的计算。本章的难点：重点 1 也是本章的难点。一、受弯构件的一般构造（一）受弯构件常见截面形式结构中常用的梁、板是典型的受弯构件:受弯构件的常见截面形式的有矩形、T 形、工字形、箱形、预制板常见的有空心板、槽型板等；为施工方便和结构整体性，也可采用预制和现浇结合，形成叠合梁和叠合板。（二）受弯构件的截面尺寸为统一模板尺寸，方便施工，宜按下述采用:截面宽度 b=120, 150 , 180、200、220、250、 300 以上级差为50mm。截面高度 h=250, 300,⋯、 750、800mm，每次级差为50mm， 800mm以上级差为100mm。板的厚度与使用要求有关，板厚以10mm为模数。但板的厚度不应过小。（三）受弯构件材料选择与一般构造1. 受弯构件的混凝土等级提高砼等级对增大正截面承载力的作用不显著。受弯构件常用的混凝土等级是C20~C40。2. 受弯构件的混凝土保护层厚度纵向受力钢筋的外表面到截面边缘的最小垂直距离，称为混凝土保护层厚度，用c 表示。3. 受弯构件的钢筋强度等级和直径梁纵向受力钢筋宜采用HRB400 ,HRB335;常用直径为12mm~25mm。板纵向受力钢筋宜采用HRB:400、 HRB335、HRB235;常用直径为6mm~12mm。设计中若采用两种不同直径的钢筋，钢筋直径相差至少2mm，以便在施工中能用肉眼识别。（四）梁的一般构造要求矩形截面梁h/b 一般取 ~;T 形截面梁 h/b 一般取 ~。(1) 为保证耐久性、防火性以及钢筋与...
