混凝土表观及内部缺陷检测报告模块

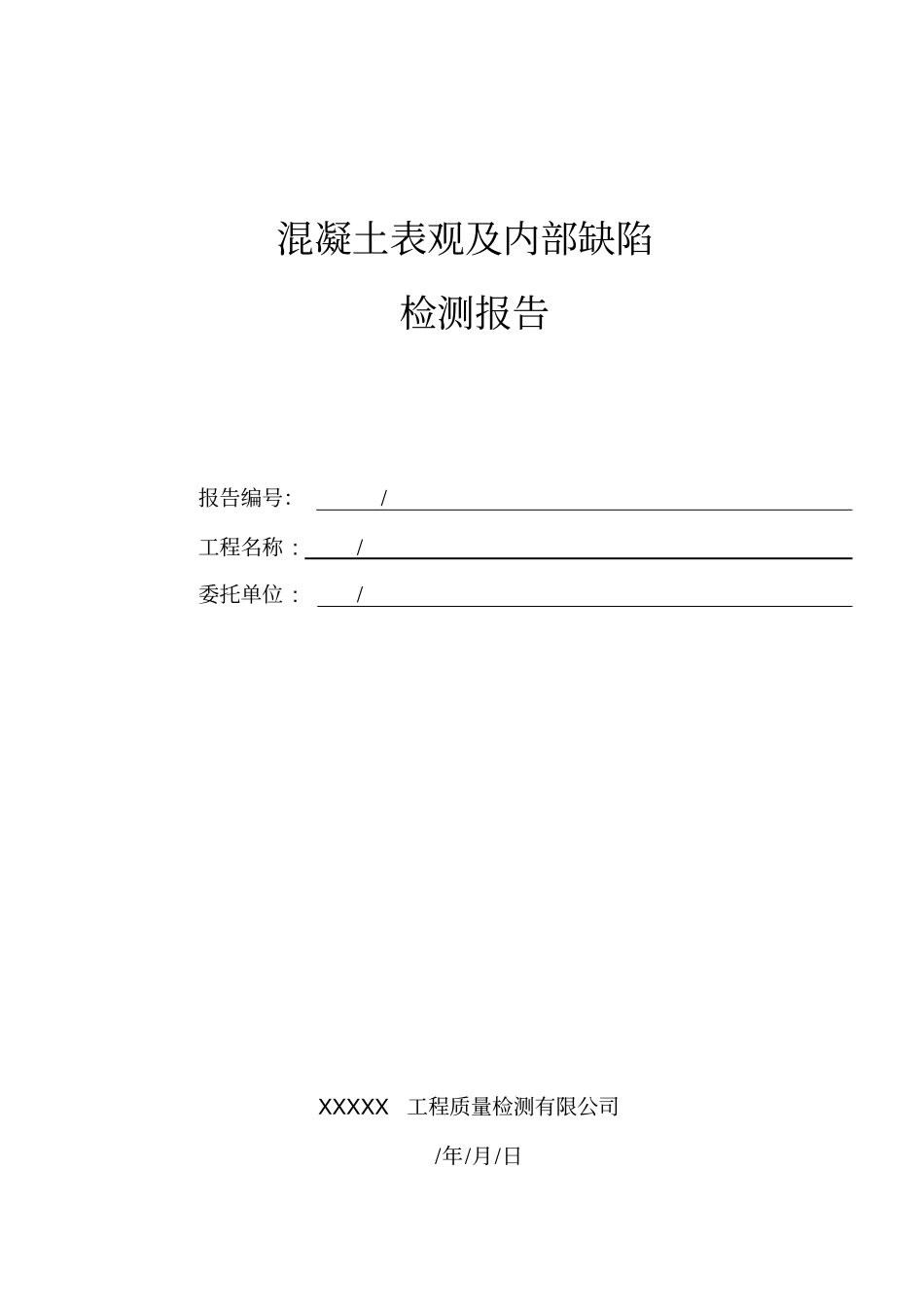

混凝土表观及内部缺陷检测报告模块混凝土表观及内部缺陷检测报告报告编号： / 工程名称 : / 委托单位 : / XXXXX工程质量检测有限公司/年/月/日混凝土表观及内部缺陷检测报告第1页 共 5页XXXX)-011-B混凝土表观及内部缺陷检测报告一、工程概况工程名称：/ 建设单位： /施工单位： /监理单位： /设计单位： /委托单位： /二、现场检测1、检测目的：混凝土表观及内部缺陷。2、检测依据：《超声法检测混凝土缺陷技术规程》 （CECS21： 2000）。3、检测设备： ZBL — U520 非金属超声检测仪：设备编号：2272-726；裂缝宽度观测仪：设备编号： 2010-1102。4、检测时间： /。5、检测部位及混凝土设计强度等级：/ 三、检测结果的处理和判断根据 //的实际情况及钢筋分布情况，在构件的两相对测试面上布置水平测线和竖直测线，对其进行混凝土表观及内部缺陷检测。水平测线和竖直测线的交点即为测点，每一对测试面取 30 个测点，总共 60 个测点。测点布置示意图见图1 混凝土表观及内部缺陷检测报告第2页 共 5页SDJC/CX(X)-图 1 测点布置平面图3.1 、检测结果// 图 2 表面裂缝观测图一// 图 3 表面裂缝观测图二由图 2 和图 3 可以看出，混凝土表面平整，无可观测到的裂缝。原始记录文件：检测部正式报告表观及内部缺陷 \12 公 -HNTQX-10001 表 1 测点 1～30 的检测结果汇总表测点号声速（km/s）波幅（dB）测点号声速（km/s）波幅（dB）1 16 2 17 3 18 4 19 5 20 6 21 混凝土表观及内部缺陷检测报告第3页 共 5页7 22 8 23 9 24 10 25 11 26 12 27 13 28 14 29 15 30 表 2 测点 31～60 的检测结果汇总表测点号声速（km/s）波幅（dB）测点号声速（km/s）波幅（dB）31 46 32 47 33 48 34 49 35 50 36 51 37 52 38 53 39 54 混凝土表观及内部缺陷检测报告第4页 共 5页40 55 41 56 42 57 43 58 44 59 45 60 表 3 检测数据处理结果表参数名称平均值标准差临界值声速 (km/s ）波幅 (dB) 3.2 、测点缺陷示意图见图4、图 5。由表 1、表 2 和表 3 可见，测点 //和//为可疑测点，在图4 和图 5，其中小圆圈表示测点，带有椭圆的测点为可疑测点。混凝土表观及内部缺陷检测报告第5页 共 5页图 4 //测点布置图图 5 //测点布置图混凝土表观及内部缺陷检测报告第6页 共 5页四、结论经测试分析，#立柱超声法共检测 // 个测点，其中有 // 个测点为可疑测点，占总测点数的 // ％，混凝土内部密实性基本正常，混凝土表面平整，无可观测到的裂缝。检测：审核：批准：XXXX 质量检测有限公司/年/月/日
