10kV全密封油浸变压器技术规范书

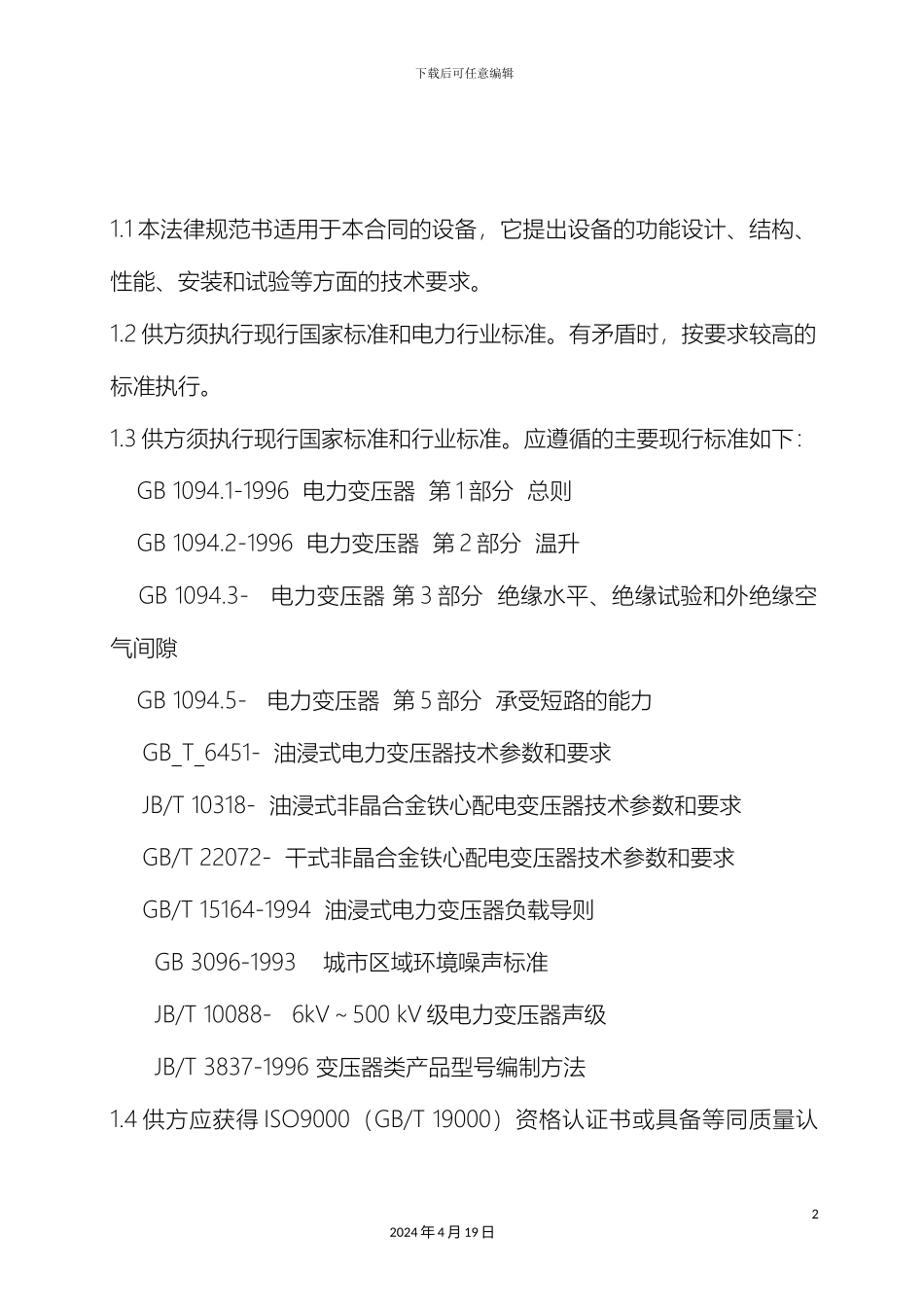

下载后可任意编辑10kV 全密封油浸变压器技术法律规范书12024 年 4 月 19 日下载后可任意编辑10kV 油浸式全密封变压器技术法律规范书 工程项目： XXX 公司 年 月 12024 年 4 月 19 日下载后可任意编辑1.1 本法律规范书适用于本合同的设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 供方须执行现行国家标准和电力行业标准。有矛盾时，按要求较高的标准执行。1.3 供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下： GB 1094.1-1996 电力变压器 第 1 部分 总则 GB 1094.2-1996 电力变压器 第 2 部分 温升 GB 1094.3- 电力变压器 第 3 部分 绝缘水平、绝缘试验和外绝缘空气间隙 GB 1094.5- 电力变压器 第 5 部分 承受短路的能力GB_T_6451- 油浸式电力变压器技术参数和要求JB/T 10318- 油浸式非晶合金铁心配电变压器技术参数和要求GB/T 22072- 干式非晶合金铁心配电变压器技术参数和要求GB/T 15164-1994 油浸式电力变压器负载导则GB 3096-1993 城市区域环境噪声标准JB/T 10088- 6kV～500 kV 级电力变压器声级JB/T 3837-1996 变压器类产品型号编制方法1.4 供方应获得 ISO9000（GB/T 19000）资格认证书或具备等同质量认22024 年 4 月 19 日下载后可任意编辑证证书，必须已经生产过三台以上或高于本招标书技术法律规范的变压器，并在相同或更恶劣的运行条件下持续运行三年以上。提供的产品应有鉴定文件。对于新产品，必须经过挂网试运行，并经过产品鉴定。2.主要技术条件2.1 运行环境海拔高度不超过 1000 m。 最高气温： +40℃ 最热月平均气温： +30℃ 最低气温： -10℃（户外） 最大日温差： 25K覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级:Ⅲ 级（户外）安装地点:户外 2.2 系统运行条件系统额定频率：50Hz系统标称电压：10/0.38kV系统最高运行电压（Um）：12/0.4kV系统中性点接地方式: 不接地、消弧线圈接地和小电阻接地。32024 年 4 月 19 日下载后可任意编辑3 设备的主要参数3.1 使用类型S11-M, S13-M 型配电变压器三相变压器变比：10.5±2×2.5％/0.4kV 或 10±2×2.5％/0.4kV 在投标时注明。联接组标号：Dyn11。绝缘水平 ：变压器的每一绕组及中性点端子的绝缘水平见下表绕组电压等级（kV）额定短时工频耐受电压（有效值） kV额定雷电冲击耐受电压（峰值）kV全波截波103575850.45--套...
