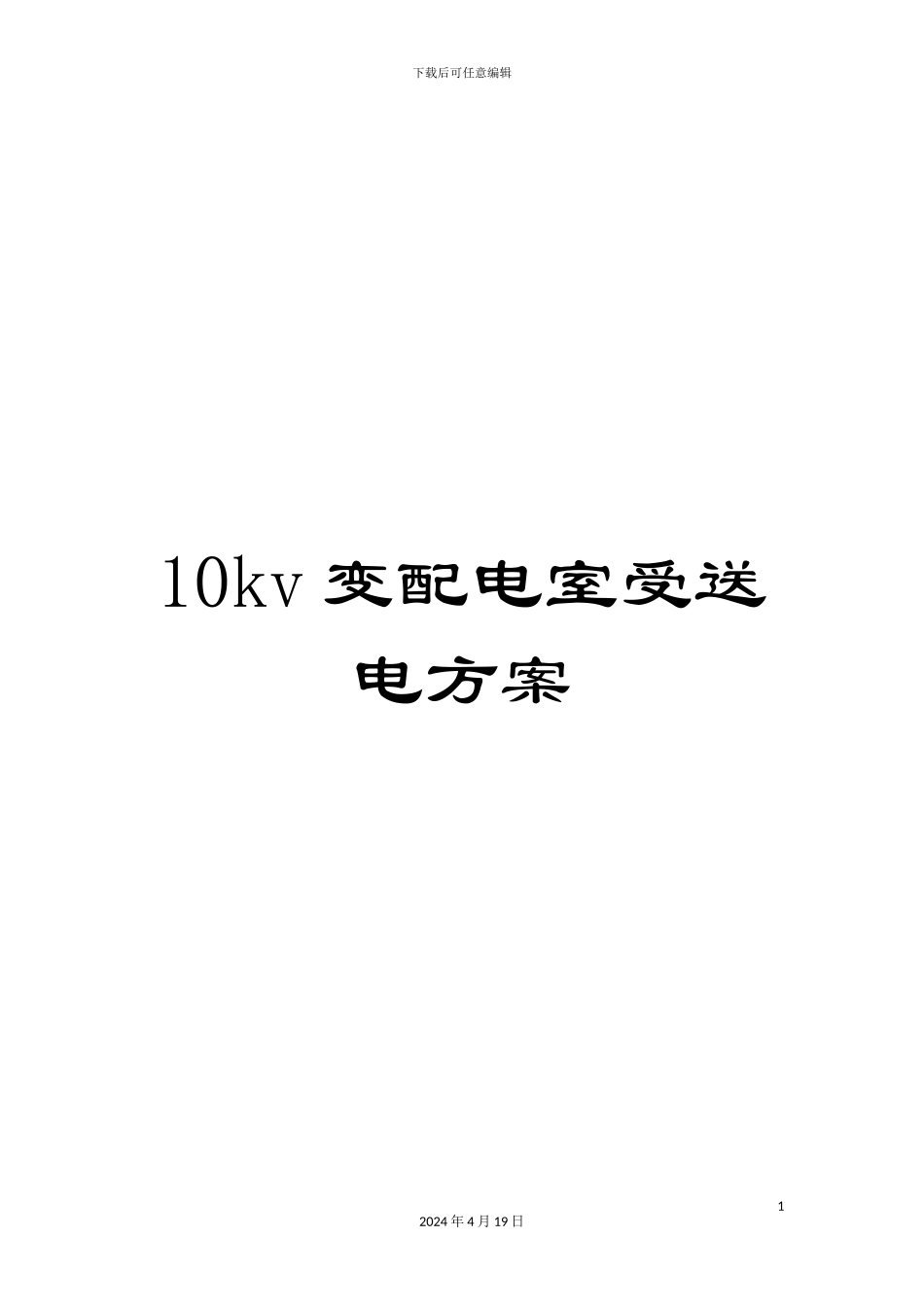

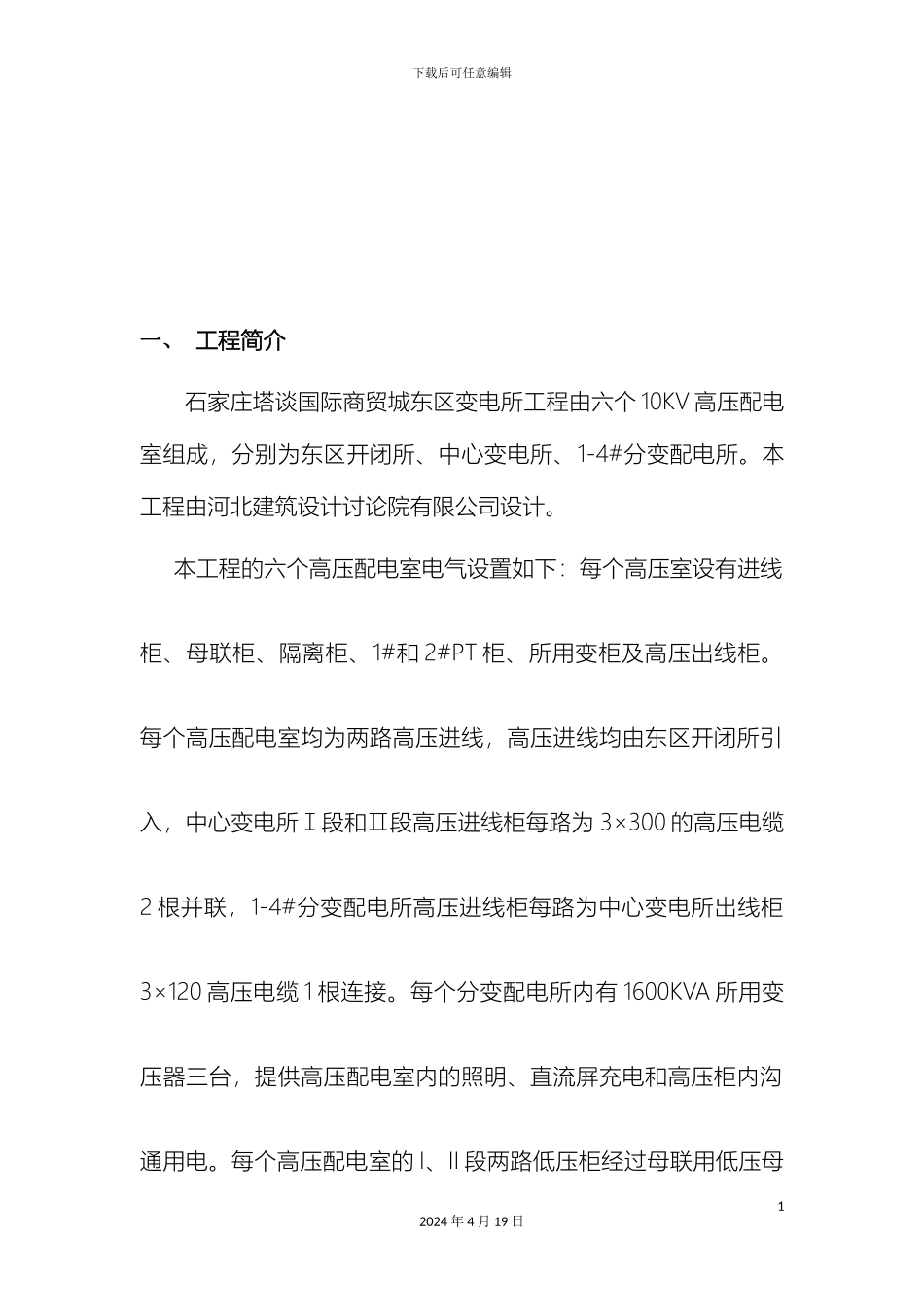

下载后可任意编辑10kv 变配电室受送电方案12024 年 4 月 19 日下载后可任意编辑10KV 高配室受送电方案审批：审核：编制:日期:02024 年 4 月 19 日下载后可任意编辑一、 工程简介石家庄塔谈国际商贸城东区变电所工程由六个 10KV 高压配电室组成，分别为东区开闭所、中心变电所、1-4#分变配电所。本工程由河北建筑设计讨论院有限公司设计。本工程的六个高压配电室电气设置如下：每个高压室设有进线柜、母联柜、隔离柜、1#和 2#PT 柜、所用变柜及高压出线柜。每个高压配电室均为两路高压进线，高压进线均由东区开闭所引入，中心变电所Ⅰ段和Ⅱ段高压进线柜每路为 3×300 的高压电缆2 根并联，1-4#分变配电所高压进线柜每路为中心变电所出线柜3×120 高压电缆 1 根连接。每个分变配电所内有 1600KVA 所用变压器三台，提供高压配电室内的照明、直流屏充电和高压柜内沟通用电。每个高压配电室的 I、II 段两路低压柜经过母联用低压母12024 年 4 月 19 日下载后可任意编辑线桥连接。正常情况下，母联断开，两进线电源同时运行，任一电源失电，检无压、无流，再合母联开关。本次送电方案，根据 10 月 28 日接点计划，本次送中心变电所、1-4#分变配电所电。送电顺序为 10 月 28 日 9 时：中心变电所送电；10 月 28 日 10 时：1#分变配电所送电；10 月 28 日 11 时：2#分变配电所送电；10 月 28 日 12 时：3#分变配电所送电；10 月28 日 13 时：4#分变配电所送电。然后再根据各个低配室的情况送至各低配室的变压器。六个高压配电室的高压供电系统图及平面图见附图所示。二、方案的编写依据本方案的编写是以设计提供的施工图纸和国家的有关标准、法律规范、安全法规等为依据进行编写的。1、河北建筑设计讨论院有限公司设计的东区开闭所、中心变电所、22024 年 4 月 19 日下载后可任意编辑1-4#分变配电所施工图纸和系统图。2、有关规程及交接验收法律规范:《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》GB50171-92《电气装置安装工程高压电器施工及验收法律规范 》 GBJ147-90 《电气装置安装工程低压电气施工及验收法律规范》 GB50254-96 《建筑电气工程施工质量验收法律规范》GB50303- 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范》 GB50257-96《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》 GBJ148-90《电气装置安装...
