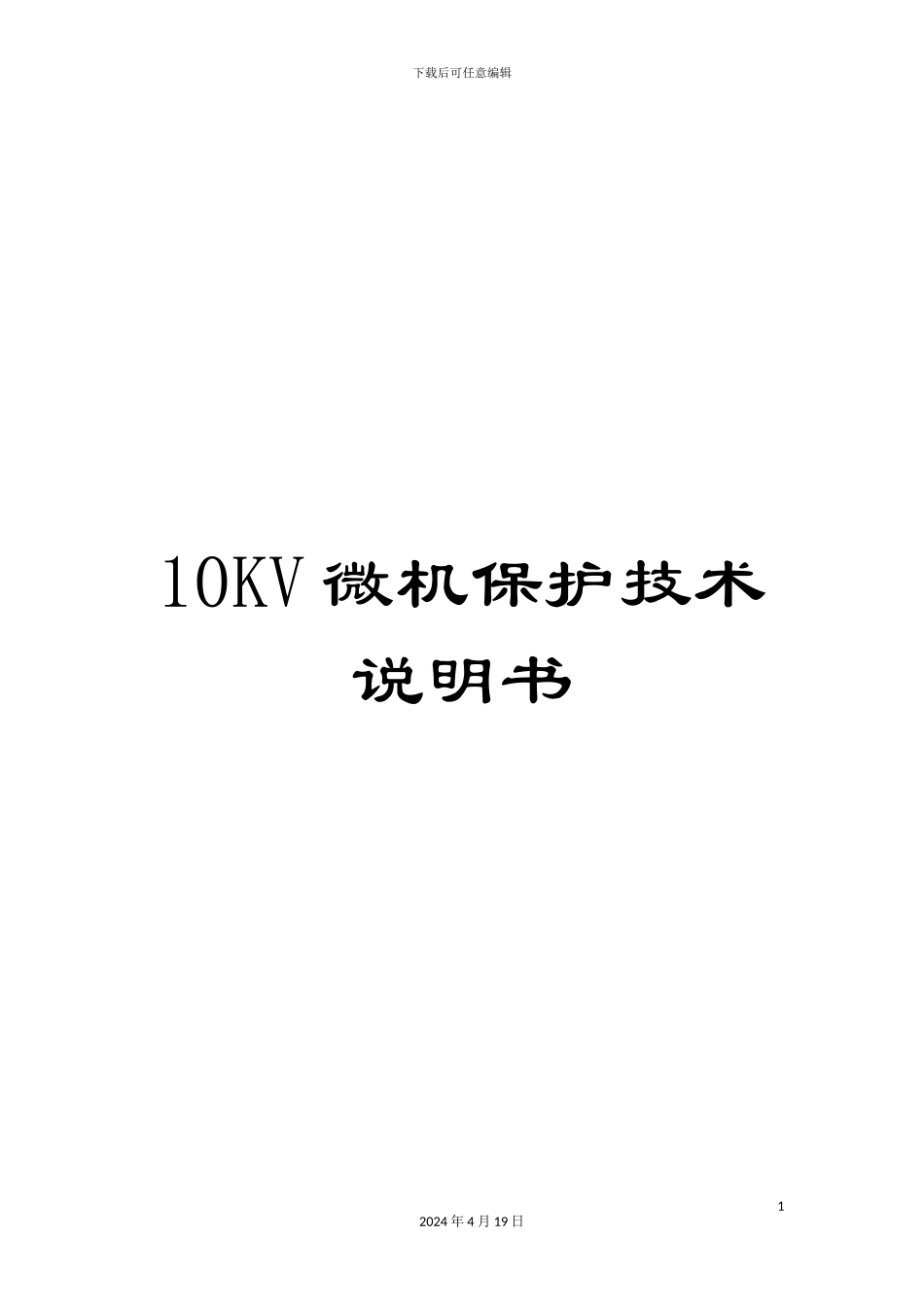

10KV微机保护技术说明书

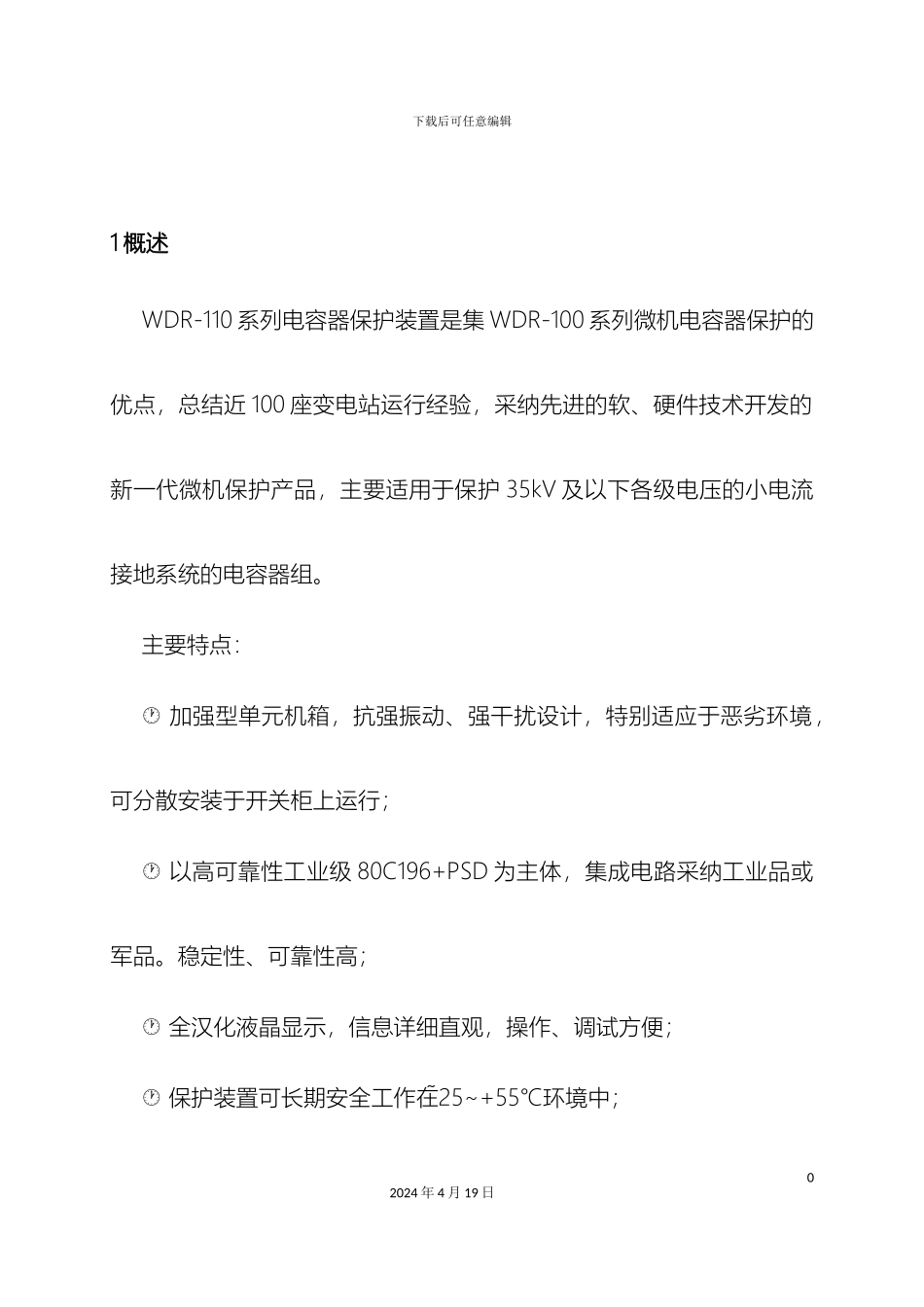

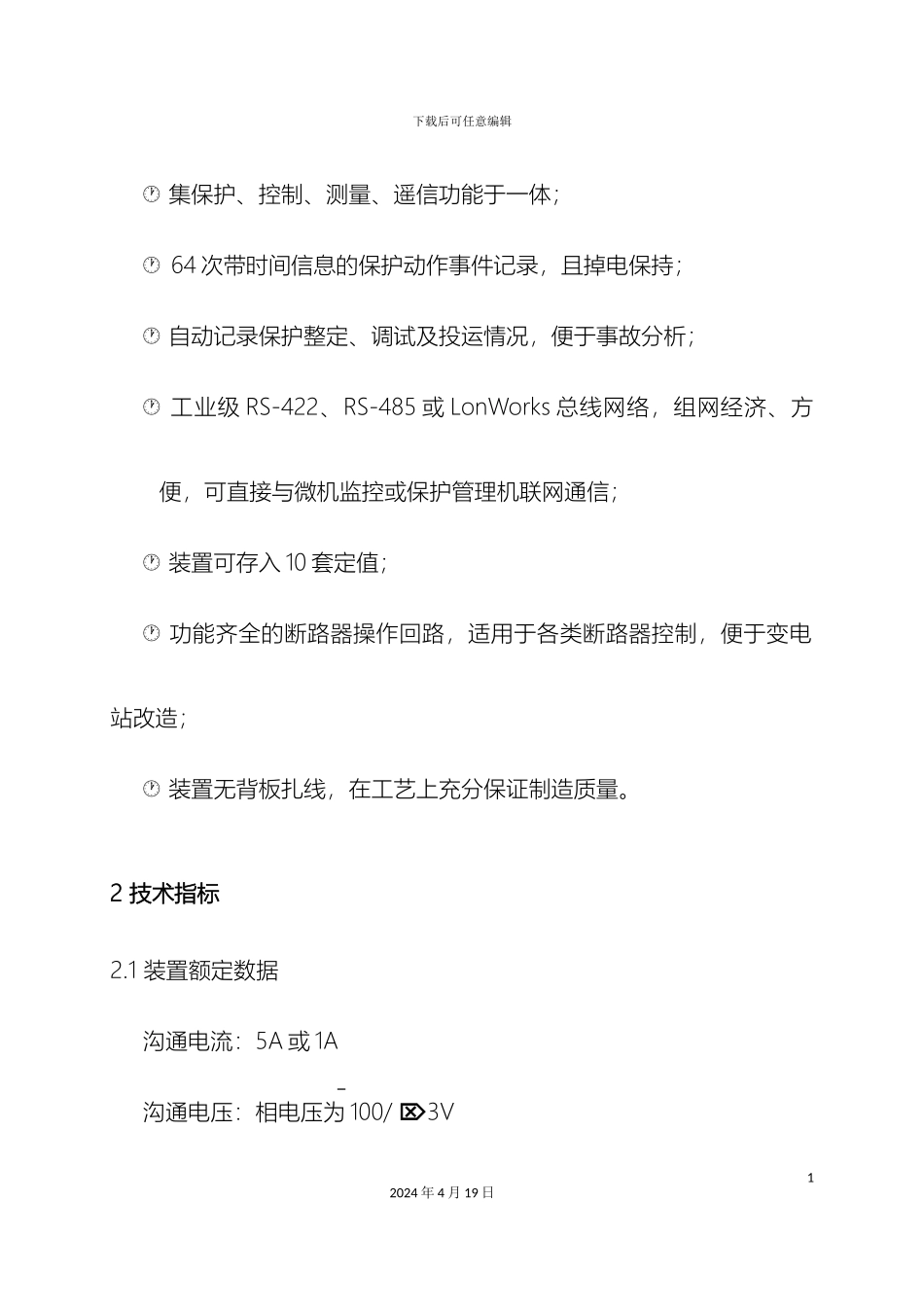

下载后可任意编辑10KV 微机保护技术说明书12024 年 4 月 19 日下载后可任意编辑1 概述WDR-110 系列电容器保护装置是集 WDR-100 系列微机电容器保护的优点，总结近 100 座变电站运行经验，采纳先进的软、硬件技术开发的新一代微机保护产品，主要适用于保护 35kV 及以下各级电压的小电流接地系统的电容器组。主要特点： 加强型单元机箱，抗强振动、强干扰设计，特别适应于恶劣环境，可分散安装于开关柜上运行； 以高可靠性工业级 80C196+PSD 为主体，集成电路采纳工业品或军品。稳定性、可靠性高； 全汉化液晶显示，信息详细直观，操作、调试方便； 保护装置可长期安全工作在25~+55℃环境中；02024 年 4 月 19 日下载后可任意编辑 集保护、控制、测量、遥信功能于一体； 64 次带时间信息的保护动作事件记录，且掉电保持； 自动记录保护整定、调试及投运情况，便于事故分析； 工业级 RS-422、RS-485 或 LonWorks 总线网络，组网经济、方便，可直接与微机监控或保护管理机联网通信； 装置可存入 10 套定值； 功能齐全的断路器操作回路，适用于各类断路器控制，便于变电站改造； 装置无背板扎线，在工艺上充分保证制造质量。2 技术指标2.1 装置额定数据沟通电流：5A 或 1A沟通电压：相电压为 100/ 3V12024 年 4 月 19 日下载后可任意编辑频率：50Hz直 流 电 压 ： 220V 或 110V 跳 闸 自 保 持 电 流 (DC) ：0.5A，1A，2A，4A合闸自保持电流(DC)：0.5A，1A，2A，4A2.2 装置功耗沟通电流回路：In＝5A 时每相不大于 1VA； In＝1A 时每相不大于 0.5VA；不平衡电流回路不大于1.5VA沟通电压回路：每相不大于 1VA直流电压回路：正常工作时，不大于 12W；保护动作时，不大于15W2.3 各保护元件整定值误差：不超过5%22024 年 4 月 19 日下载后可任意编辑2.4 环境条件工作温度范围：25~+55℃相对湿度：不大于 95%，无凝露2.5 抗干扰性能符合国标 GB6162、IEC-255-22-2III 级, GB/T14598.9-1995 III 级、GB/T14598.10-1997 III 级。2.6 绝缘耐压标准满足 IEC-255-5，电介质试验电压 2kV，冲击试验电压为 5kV。2.7 各保护元件整定范围电流：0.2~5In电压：3~190V不平衡电流：0.2~5In(WDR-112)或 0.02~1A(WDR-111)测量电流：0.02~1.2In2.8 整组动作时间：过量继电器加 1.2 倍动作量，欠量继电器加 0.8 倍动32024 年 4 月 19...
