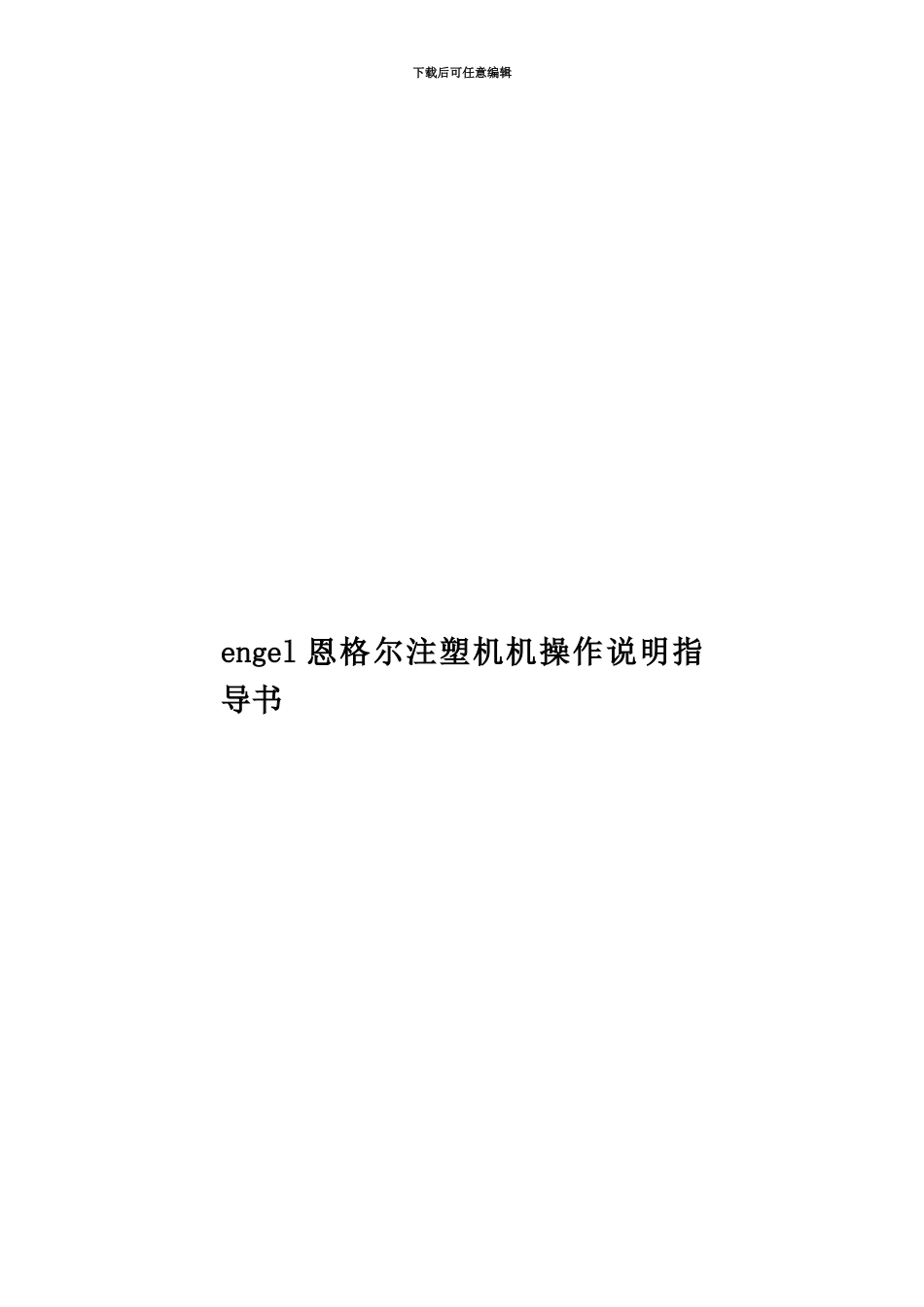

engel恩格尔注塑机机操作说明指导书

下载后可任意编辑engel 恩格尔注塑机机操作说明指导书下载后可任意编辑 下载后可任意编辑第一章:操作面板操作面板組成分為三部份,第一部份是螢幕顯示畫面,”之 LC 或彩色 TFT 組成,第二部份是按鈕,有 ESC 及 F1~F8 及次頁等選擇按鈕,有數字輸入按鈕,有亮點控制方向按鈕,及手動控制按鈕,功能選擇按鈕等.第三部份是旋轉式控制開關如電源開關及馬達開關,電熱開關等.第一節:亮點控制鈕此上下左右四個箭頭按鈕可以控制顯示屏的亮點上下移動,移動亮點到我們希望輸入那行數值的位置後,才有可能輸入新的數值,此控制尚有兩個頁面下翻或上翻按鈕可以按選下頁畫面或上一頁畫面.第二節:數字輸入按鈕有數字 0~9 及小數點,正值,負值,上昇,下降等按紐,按下此數字後可在顯示屏上相對應看到我們輸入的值.第三節:其它功能按鈕ENTER 輸入按鈕,,如此則完成數值輸入.CLEAR 數字按入後若希望改變則按下此 CLEAR 鈕,會清除我們所按入的數字,便可以重新按入新數值.向下雙箭頭:當按下 ENTER 後同樣數字值可以被輸入於下一個值中,按下此雙箭頭便是將上一次 ENTER 之同值輸入新亮點位置.帶有叉叉之三角驚嘆號錯誤顯示標誌,若有錯誤警報,則每按下此紐一次,便清除最上面一個錯誤狀況,但是若尚位解除此錯誤,則此錯誤警報便會再出現於最下行的警報位置.下载后可任意编辑第四節:輸入控制鑰匙此鑰匙有 OFF 位置:不能變更顯示屏上所有之值,不允許輸入新值,此位置祇能查看電腦之條件設定值.ON 位置:若鑰匙轉於此位置則允許輸入新值到電腦中,.PR 位置:鑰匙轉於此位置除了可以輸入數值改變設定外,.第五節:ESC 及 F1~F8 按鈕ESC 按鈕可跳離目前之狀況,或中斷現在之功能, F1 ~ F8 ,會根據不同的動作相對應不同的屏幕選擇!第六節:顯示屏選擇鈕,有下列各種選擇鈕,關模螢幕,開模螢幕,頂出螢幕,射出螢幕,進料螢幕,品質控制螢幕,服務螢幕,螢幕列印鈕,中子控制螢幕,模具資訊螢幕,射座螢幕,溫度控制螢幕,微型圖螢幕,機械手控制螢幕,及特别功能幕錯誤報告螢幕等按鈕.按下此列按鈕可選擇一個功能螢幕然後在螢幕上配合說明之 F1~,但是仍可以選擇 F2,F4,F5 等按鈕查看其它顯示幕.第七節:程序選擇鈕,這裡有手動半自動全自動及模厚設定鈕及一個特别程序鈕.按下模厚設定鈕則螢幕上出現 SET UP 字樣,此時按下手動關模開關可以設定模具厚度.按下半自動鈕則螢幕上出現 Semiautomatic 字樣,.按下全自動鈕則螢幕上出現 Fully automatic 字樣,此時週期完了會自動再...
