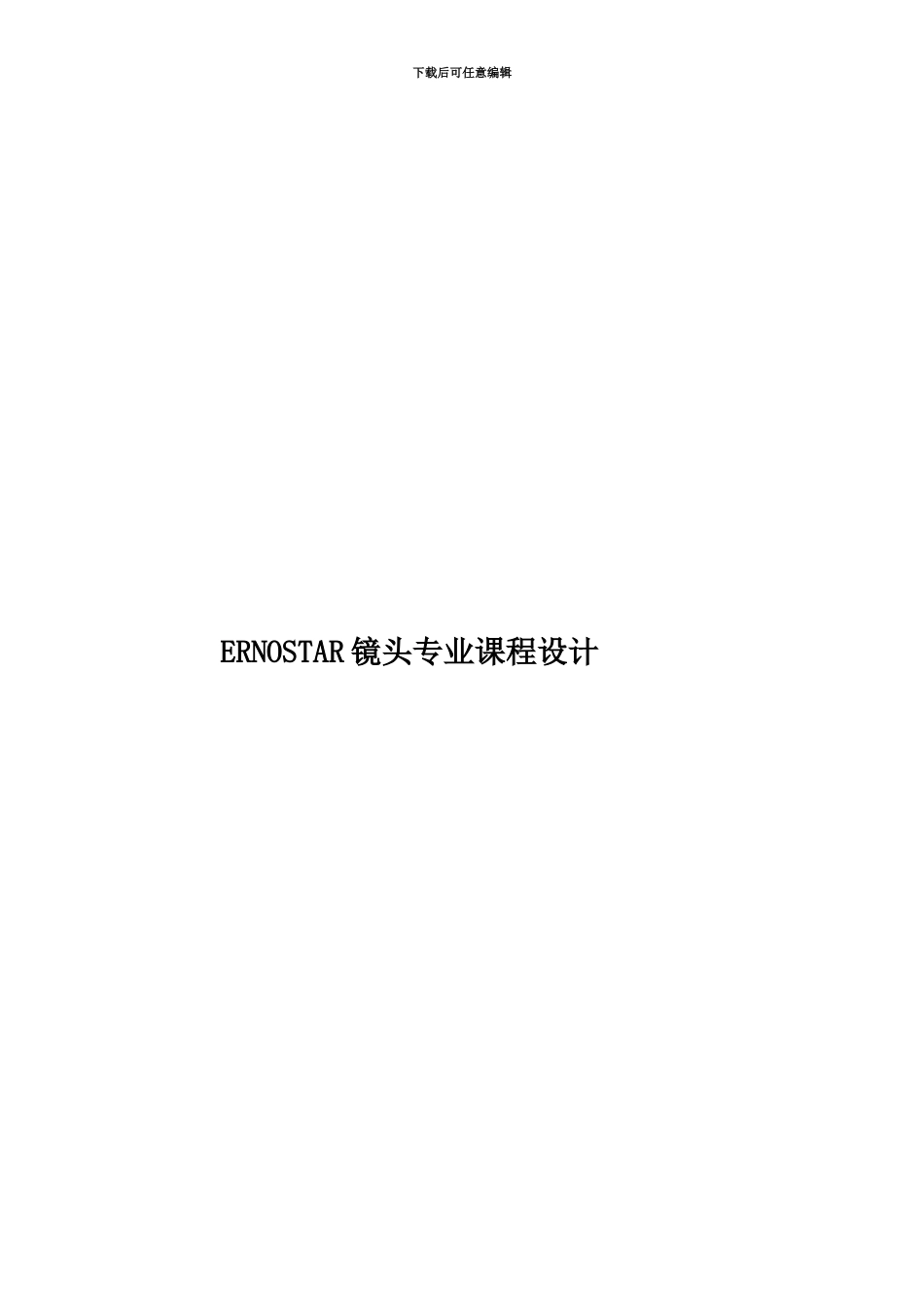

ERNOSTAR镜头专业课程设计

下载后可任意编辑ERNOSTAR 镜头专业课程设计下载后可任意编辑 目 录……………………………2………………………………………..3…………………………………..5……………………………………………..8……………………………………………..11……………………………………………..14………………………………………………..15下载后可任意编辑1．课程设计的背景及意义随着光学产业的迅速进展，各类光学器件都在不同程度的改变和影响着我们的生活，基于 ZEMAX 的摄影镜头设计便是十分重要的一部分，任何一个光学系统不管应用于和处，其作用都是把目标发出的光透过我们所设计的镜头，最后成像，光学镜头的好坏直接影响着成像系统的成像质量，基于柯克三合系统的镜头结构，能够对光学镜头所有六种像差进行校正的结构最简单摄影镜头，故而为世界各光学公司仿制，加之三片三组式柯克结构镜头成本低廉故而产量巨大，广泛应用于各中低档相机镜头之中。通过对光学镜头的设计也是我们对与镜头设计有关的各类参数有更深的了解。我负责查找 ERNOSTAR 镜头的基本结构以及应用参数，ERNOSTAR 在摄影史上是具有划时代意义的摄影头，，。ERNOSTAR 是当时第一支可以在光线条件较差的情况下使用的镜头，也是第一个可以在很差的光线下不使用三脚架的镜头。因此了解它的工作原理以及特性对于我今后的学习有着十分重大的意义。下载后可任意编辑图1 生产研发ERNOSTAR镜头的ERNEMANN公司 基于柯克三合系统的镜头结构，需要设计出 5 种镜头，包括典型 cooke－triple 结构镜头、ERNOSTAR 结构镜头、Tessar 结构镜头 Heliar 结构镜片、sonnar结构镜头。2.1照相物镜的光学特性 (1)焦距 f＇ 决定了所成像的大小，当物体处于有限距离像高y＇=（1-β）f＇tan w, β 是垂轴放大率。物距 L 都比较大，所以 f＇=L＇。(2)相对孔径 照相物镜的相对孔径决定其受衍射限制的最高分辨率和相面光 照度。这里 N=D/ f＇/λ，下载后可任意编辑(3)视场角照相物镜的视场角决定其在接收器上成清楚像的空间范围，按视场角的大 小，照相物镜分为：小视场物镜，中视场物镜，广角物镜，超广角物镜。他们是物镜的重要的特性参数。另外在模拟仿真的过程中，还要注意所选取的镜头的曲率半径，厚度，玻璃等。 (4)光圈 光圈是一个用来控制光线透过镜头，进入机身内感光面的光量的装置，它通常是在镜头内。表达光圈大小我们是用 f 值。F=镜头的焦距/镜头的有效口径的直...
