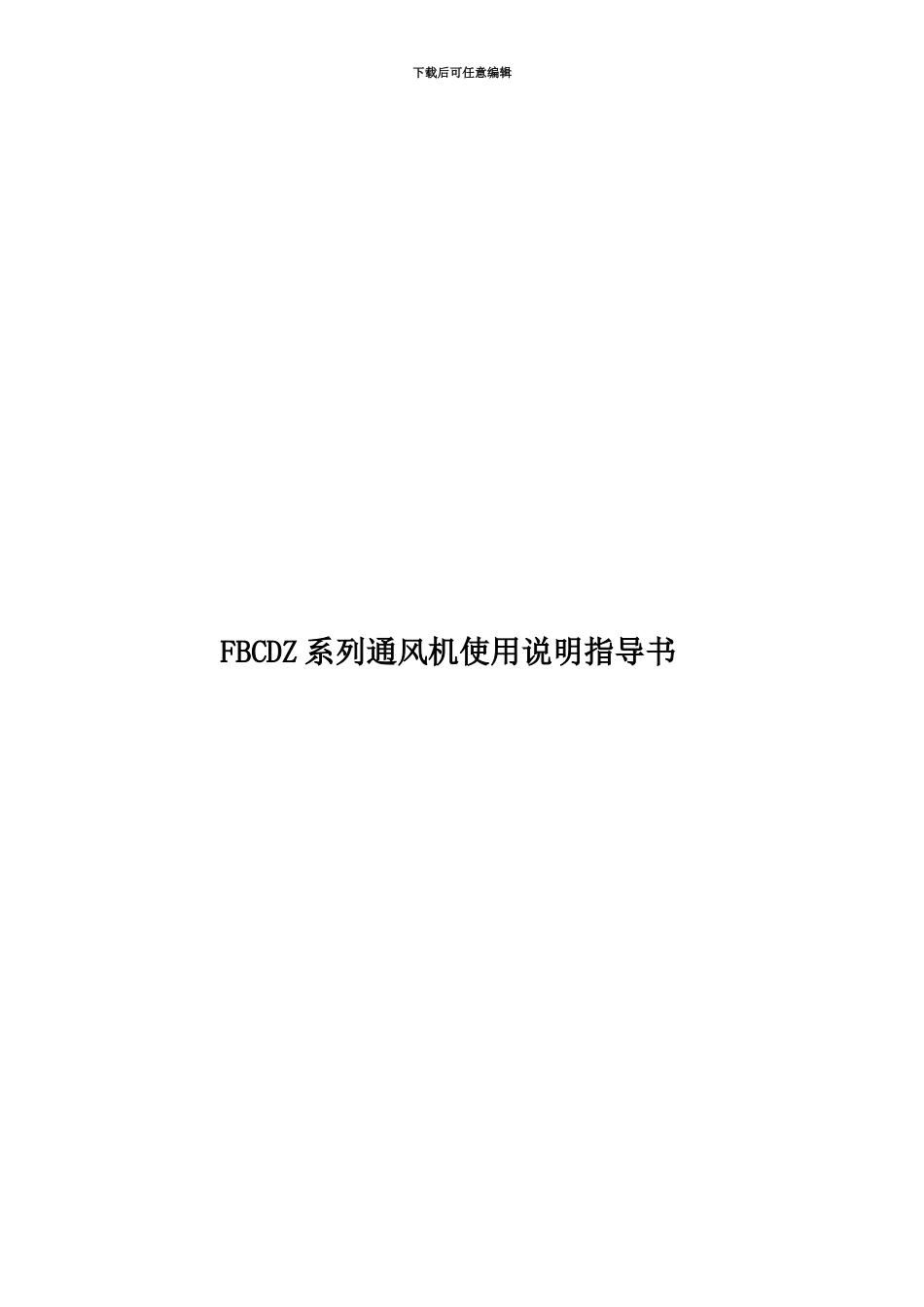

FBCDZ系列通风机使用说明指导书

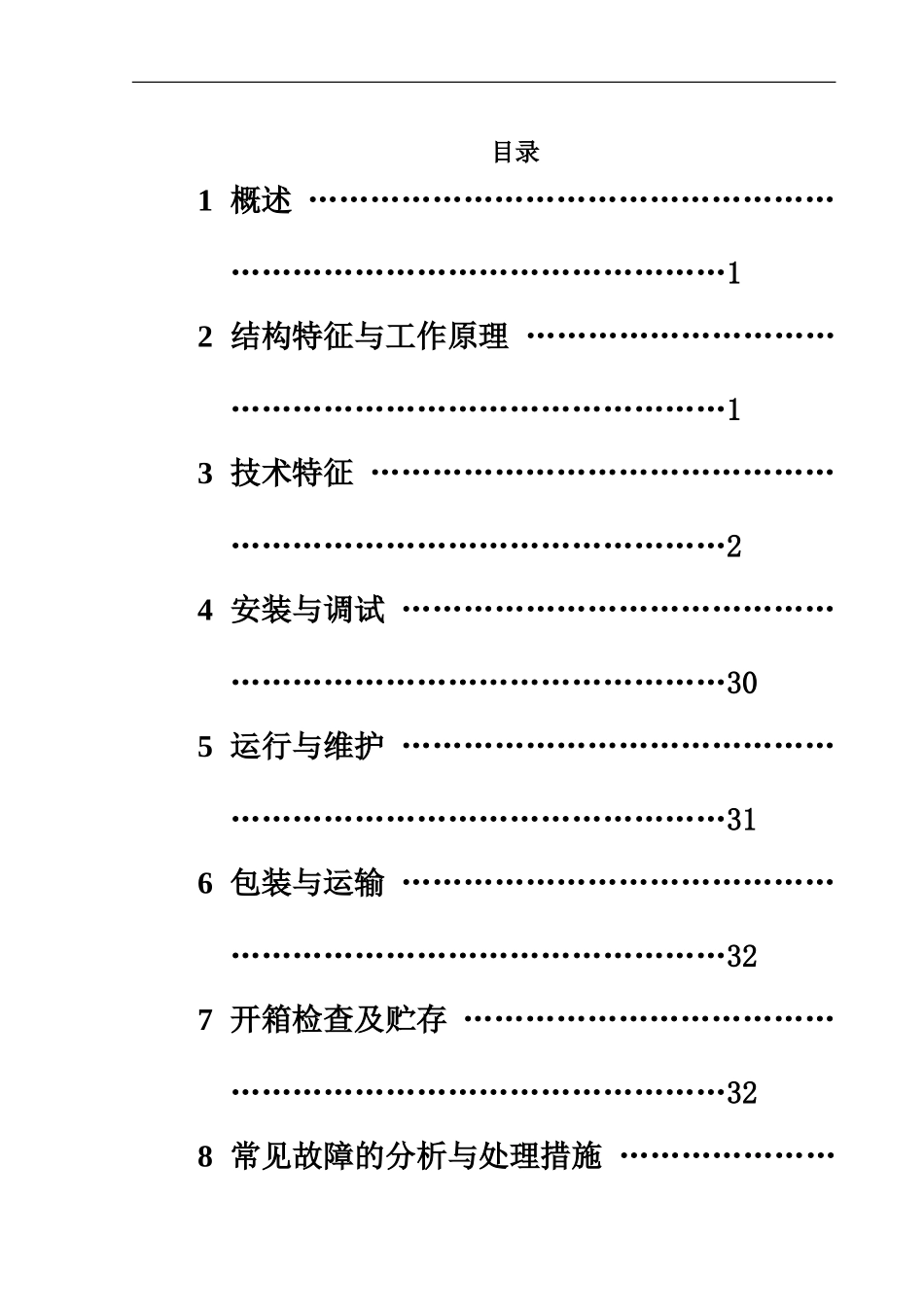

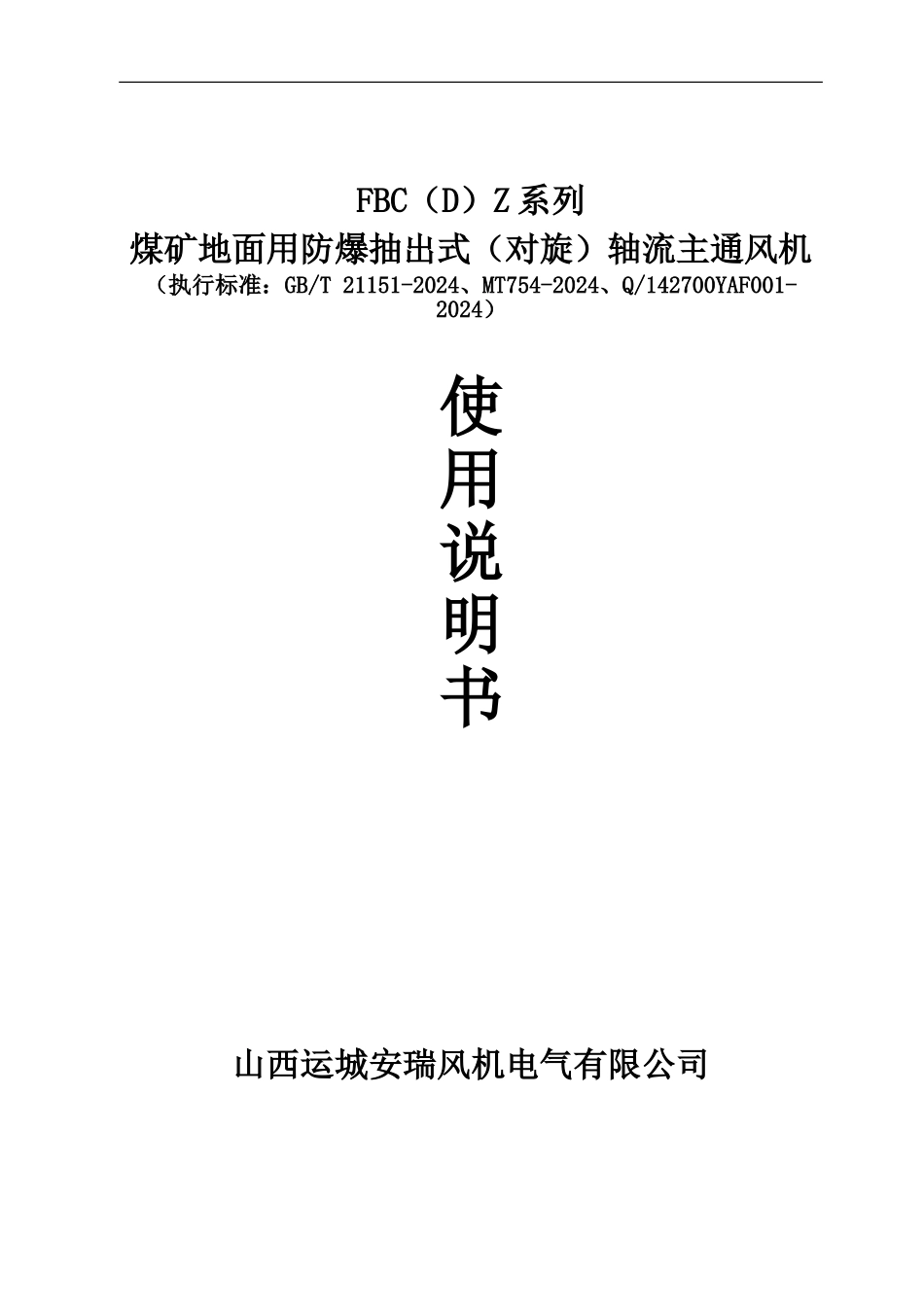

下载后可任意编辑FBCDZ 系列通风机使用说明指导书FBC（D）Z 系列煤矿地面用防爆抽出式（对旋）轴流主通风机（执行标准：GB/T 21151-2024、MT754-2024、Q/142700YAF001-2024）使用说明书山西运城安瑞风机电气有限公司 目录1 概述 ………………………………………………………………………………………12 结构特征与工作原理 ……………………………………………………………………13 技术特征 …………………………………………………………………………………24 安装与调试 ………………………………………………………………………………305 运行与维护 ………………………………………………………………………………316 包装与运输 ………………………………………………………………………………327 开箱检查及贮存 …………………………………………………………………………328 常见故障的分析与处理措施 …………………下载后可任意编辑…………………………………………33下载后可任意编辑FBCDZ 系列煤矿地面用防爆抽出式对旋轴流主通风机1 概述 产品特点 FBCDZ 系列煤矿地面用防爆抽出式对旋轴流主通风机（以下简称主通风机）采纳弯掠组合正交型三维扭曲叶片技术，该系列高效低噪主通风机的叶片设计是基于集中参数最优控制理论、分布参数最优控制理论、全三维湍流流场正、反问题数值模拟等现代理论，以流动损失和气动噪声最小为目标，通过叶片弯掠量等多参数控制，利用计算机进行综合气动、结构优化设计的一种设计方法。 该系列主通风机是一种适用于煤矿作主要通风机的高效节能、低噪声新型主通风机。结合大、中型煤矿的通风网络参数，由我公司与西北工业大学采纳弯掠组合正交技术联合设计制造的，产品经国家级鉴定，认为“该系列风机具有效率高、噪声低、结构紧凑、性能可靠、安装便利等特点；采纳的弯掠组合正交三维扭曲叶片技术，属国内首创；产品达到了国际先进水平”，被列入国家技术创新计划项目、国家重点新产品，获“湖南省名牌产品”称号。 该系列主通风机可根据用户提供的工况参数采纳下载后可任意编辑个性化设计，以确保在高效区运行。 使用环境条件 海拔不超过 1000m。 输送的气体介质温度为-20℃～40℃。 环境空气相对湿度不大于 95%（25℃）。 主通风机型号的组成及其代表意义 F B C D Z －X－N o× / 2×Y 装机功率（kW）, Y 表示单台电机功率机号，叶轮直径分米数 电动机...
