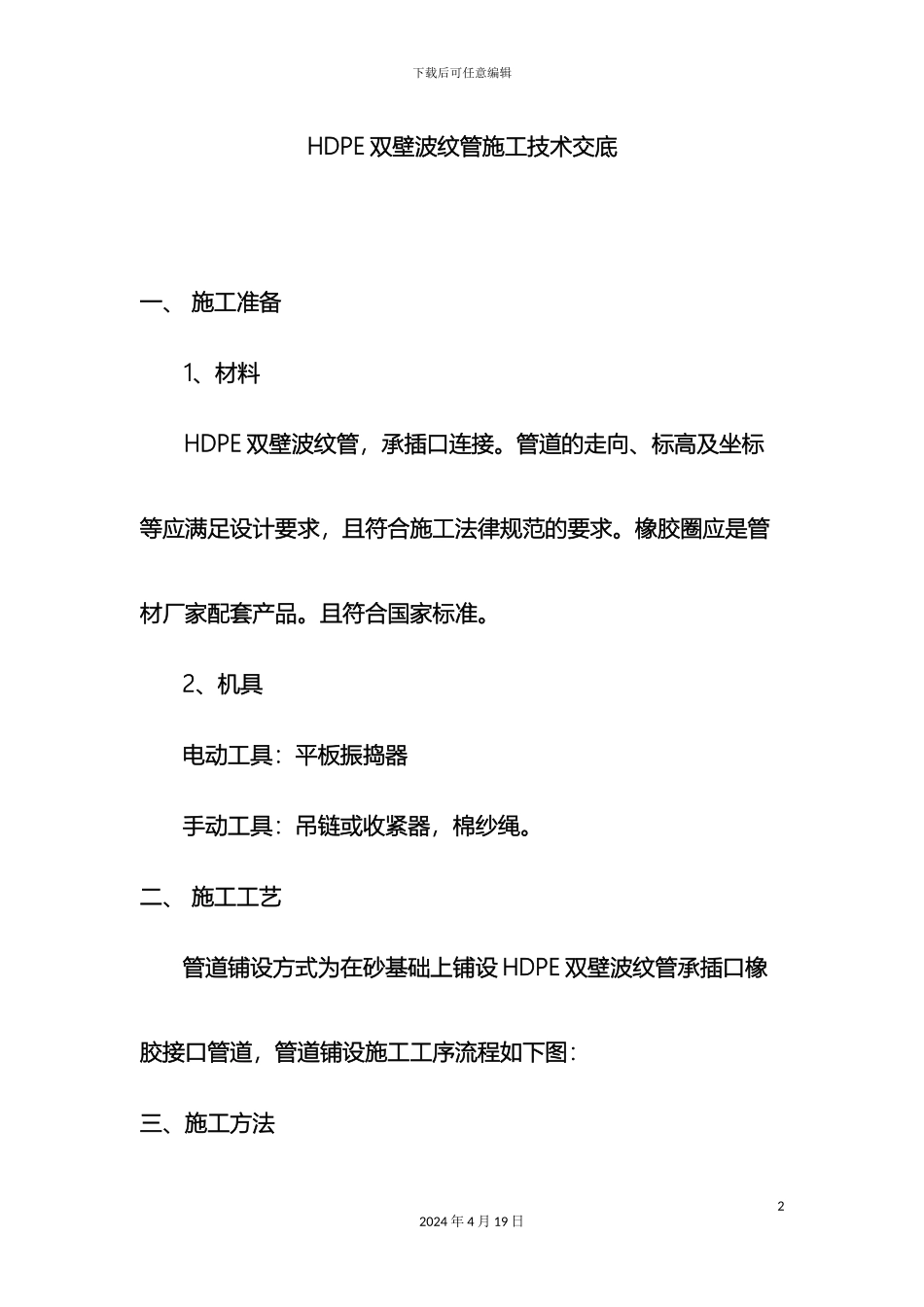

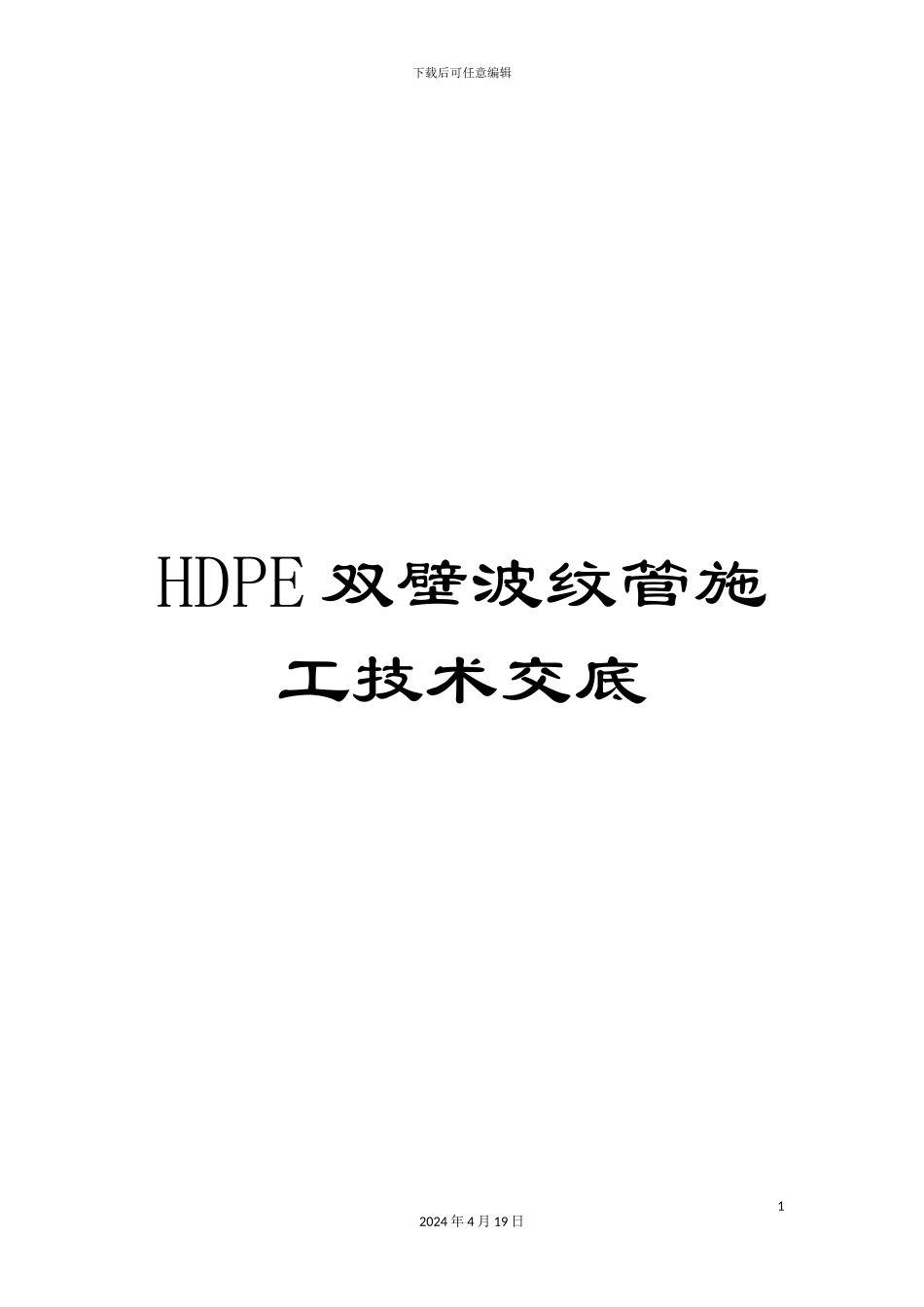

下载后可任意编辑HDPE 双壁波纹管施工技术交底12024 年 4 月 19 日下载后可任意编辑HDPE 双壁波纹管施工技术交底一、 施工准备1、材料HDPE 双壁波纹管，承插口连接
管道的走向、标高及坐标等应满足设计要求，且符合施工法律规范的要求
橡胶圈应是管材厂家配套产品
且符合国家标准
2、机具电动工具：平板振捣器手动工具：吊链或收紧器，棉纱绳

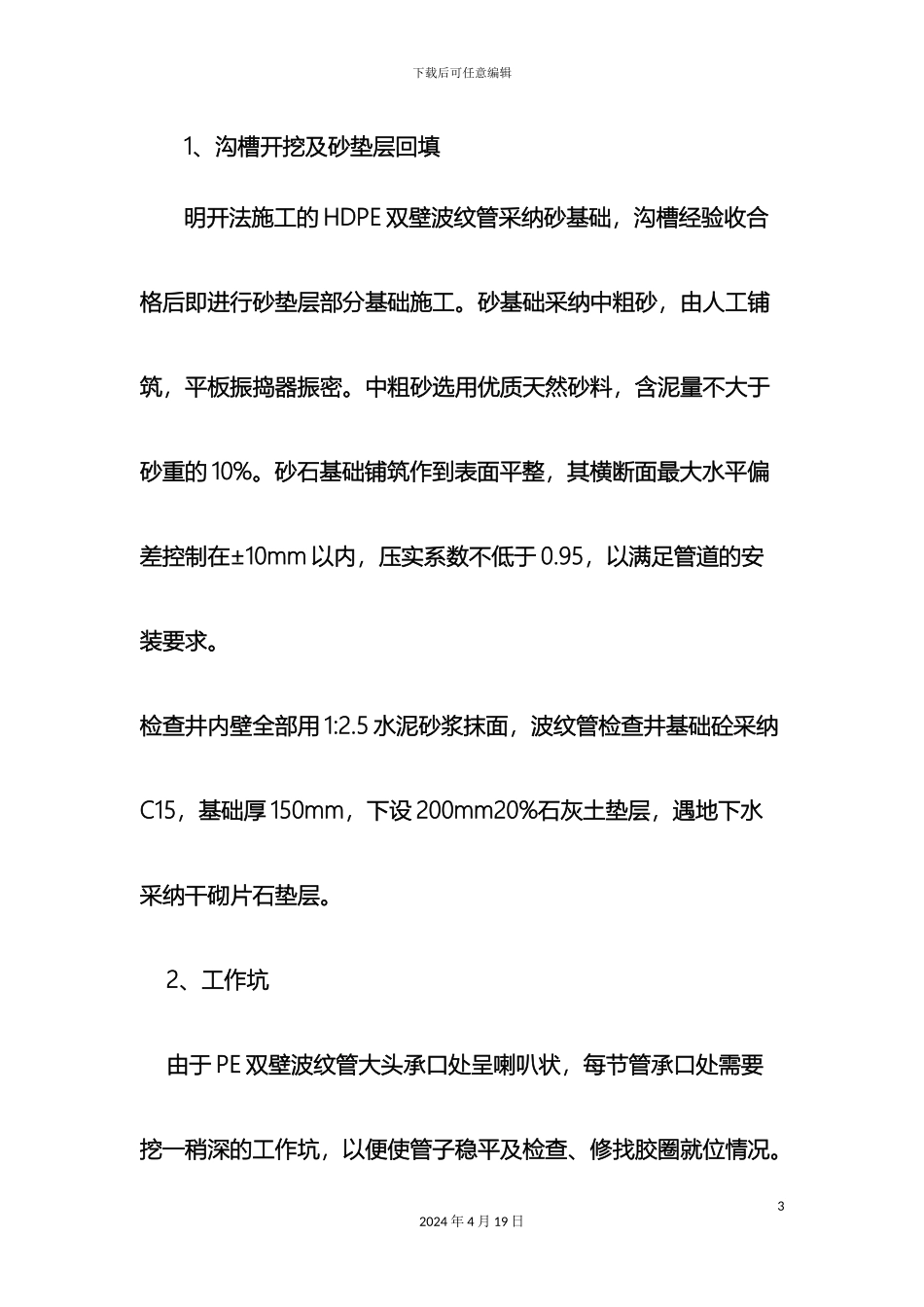

二、 施工工艺管道铺设方式为在砂基础上铺设 HDPE 双壁波纹管承插口橡胶接口管道，管道铺设施工工序流程如下图：三、施工方法22024 年 4 月 19 日下载后可任意编辑1、沟槽开挖及砂垫层回填明开法施工的 HDPE 双壁波纹管采纳砂基础，沟槽经验收合格后即进行砂垫层部分基础施工
砂基础采纳中粗砂，由人工铺筑，平板振捣器振密
中粗砂选用优质天然砂料，含泥量不大于砂重的 10%
砂石基础铺筑作到表面平整，其横断面最大水平偏差控制在±10mm 以内，压实系数不低于 0
95，以满足管道的安装要求
检查井内壁全部用 1:2
5 水泥砂浆抹面，波纹管检查井基础砼采纳C15，基础厚 150mm，下设 200mm20%石灰土垫层，遇地下水采纳干砌片石垫层
2、工作坑 由于 PE 双壁波纹管大头承口处呈喇叭状，每节管承口处需要挖一稍深的工作坑，以便使管子稳平及检查、修找胶圈就位情况
32024 年 4 月 19 日下载后可任意编辑随安管随挖工作坑，保证工作坑有足够尺寸，使管子大口悬空
承插安装后，用砂填实工作坑
3、下管 管道安装采纳人工安装
槽深不大时由人工抬管入槽，槽深大于 3m 或管径大于公称直径 DN400mm 时，用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上
严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中
混合槽或支撑槽，采纳从槽的一端集中下管，在槽底将管材运送到位
砂基础垫层经验收合格后进行下管施工，下管前将管
