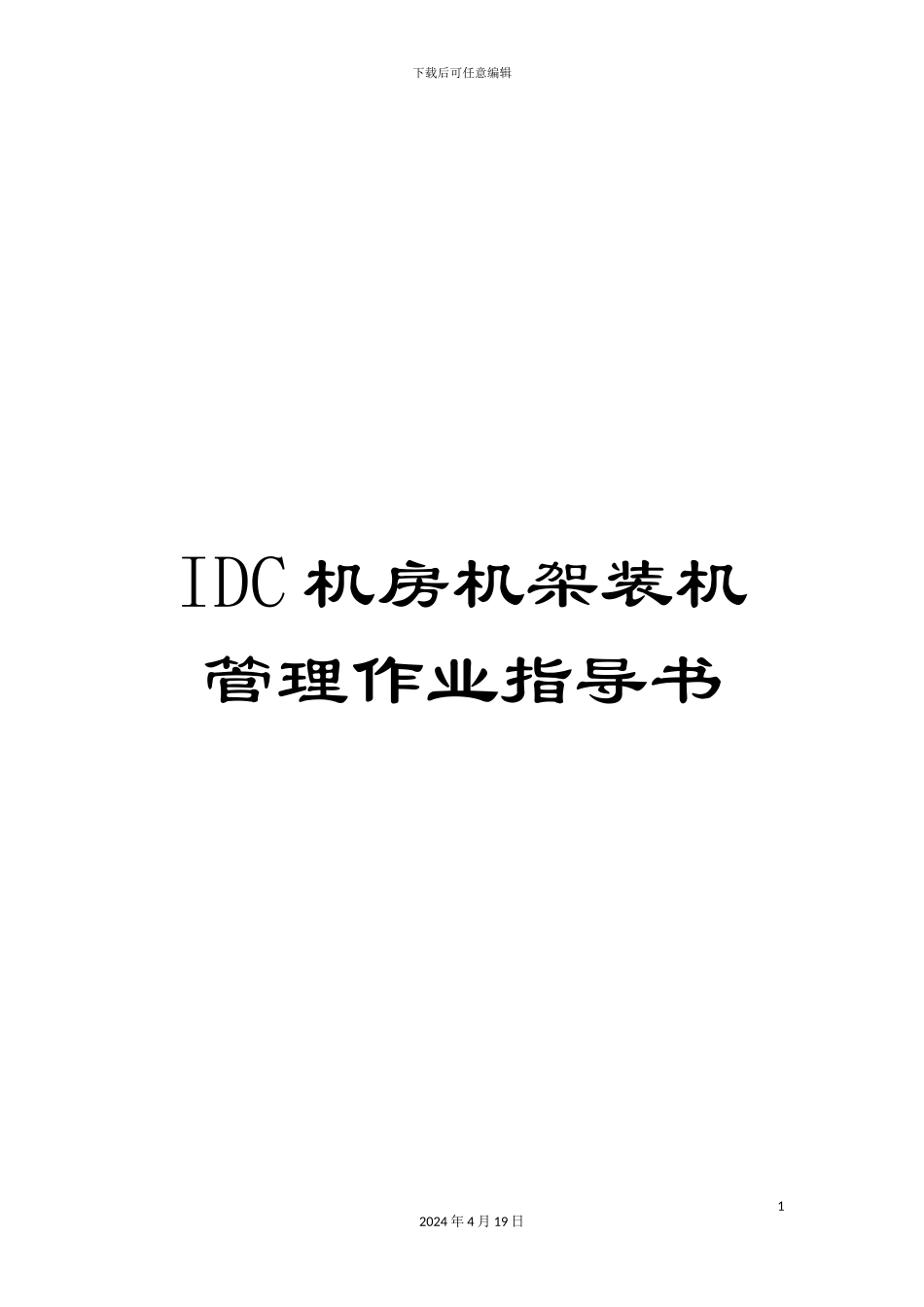

IDC机房机架装机管理作业指导书

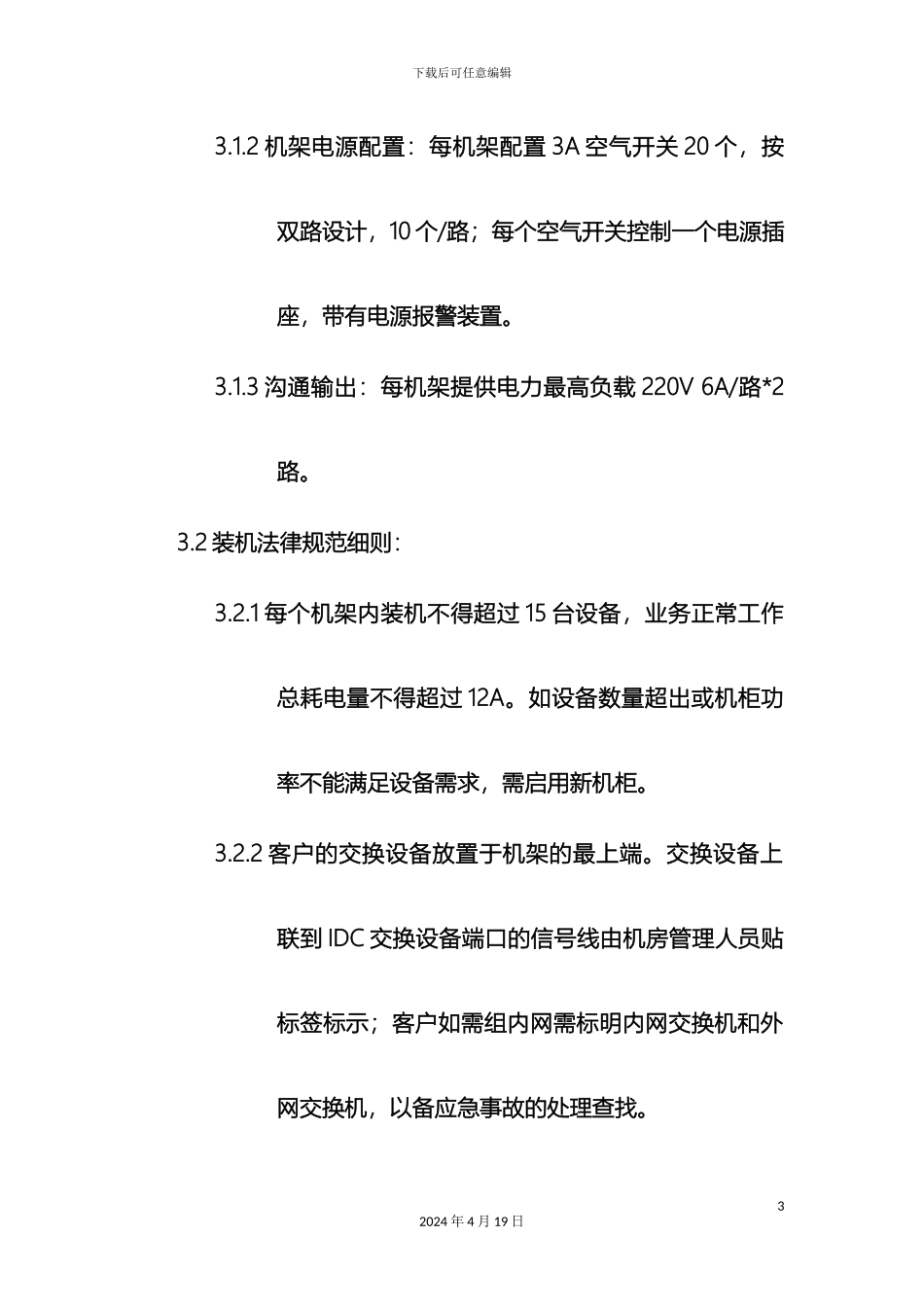

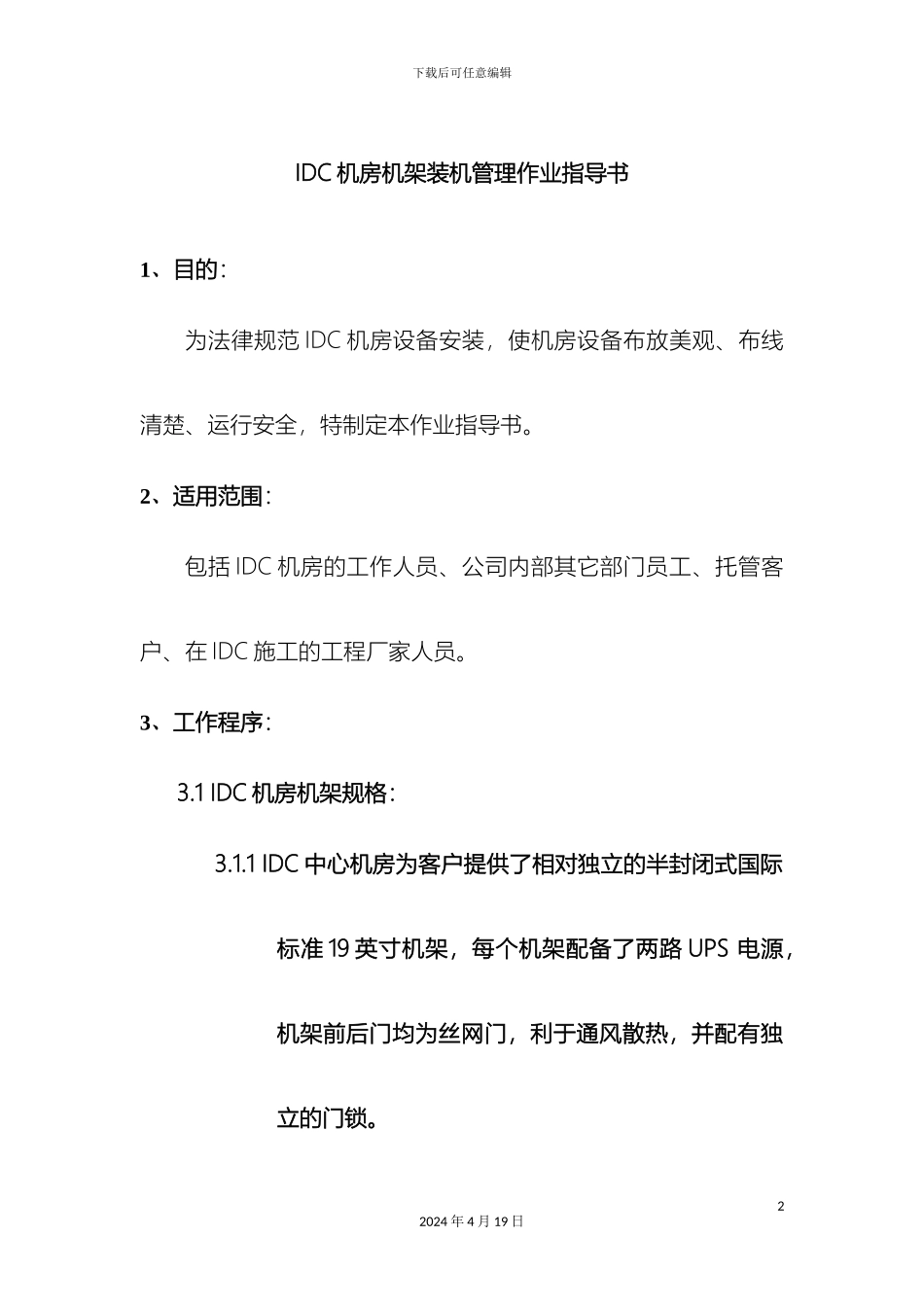

下载后可任意编辑IDC 机房机架装机管理作业指导书12024 年 4 月 19 日下载后可任意编辑IDC 机房机架装机管理作业指导书1、目的：为法律规范 IDC 机房设备安装，使机房设备布放美观、布线清楚、运行安全，特制定本作业指导书。2、适用范围：包括 IDC 机房的工作人员、公司内部其它部门员工、托管客户、在 IDC 施工的工程厂家人员。3、工作程序：3.1 IDC 机房机架规格：3.1.1 IDC 中心机房为客户提供了相对独立的半封闭式国际标准 19 英寸机架，每个机架配备了两路 UPS 电源，机架前后门均为丝网门，利于通风散热，并配有独立的门锁。22024 年 4 月 19 日下载后可任意编辑3.1.2 机架电源配置：每机架配置 3A 空气开关 20 个，按双路设计，10 个/路；每个空气开关控制一个电源插座，带有电源报警装置。3.1.3 沟通输出：每机架提供电力最高负载 220V 6A/路*2路。3.2 装机法律规范细则：3.2.1 每个机架内装机不得超过 15 台设备，业务正常工作总耗电量不得超过 12A。如设备数量超出或机柜功率不能满足设备需求，需启用新机柜。3.2.2 客户的交换设备放置于机架的最上端。交换设备上联到 IDC 交换设备端口的信号线由机房管理人员贴标签标示；客户如需组内网需标明内网交换机和外网交换机，以备应急事故的处理查找。32024 年 4 月 19 日下载后可任意编辑IDC 机房负责保障从我 IDC 交换设备到客户交换设备之间的连接线路以及端口的可用率，在无特别情况下，不负责客户端交换设备的组网配置等工作。3.2.3 假如客户设备带有标准滑轨，可使用滑轨。假如客户未带有滑轨，可使用机架自带的托盘（每机柜配备 4 个托盘），将设备分类分批摞放在托盘上，每托盘上最多放置 4 台。假如客户设备为立式机箱 PC机，则每托盘上最多放置 3 台。客户不得擅自拆卸或调整托盘位置。3.2.4 服务器上架后须向机房人员领取标签纸，并于服务器正面右上角处按规定写明服务器客户名称与 IP 地址以便于将来机房值班人员查找。由于客户未贴明标签或填写不明、错误，而导致的42024 年 4 月 19 日下载后可任意编辑故障处理不及时的责任由客户承担。3.2.5 机架内信号线与电源线必须分开走线，两线不得交叉。电源线从机架两侧走，并绑扎整齐以保障机器供电的安全性，并利于机器的散热和美观。信号线走中间，便于查找，布线清楚。必要时客户对特别的信号线予以标识。3.2.6 机架外需要布放信号线时，所有输入、输出缆线...
