JWB系列无极绳机械绞车使用说明指导书

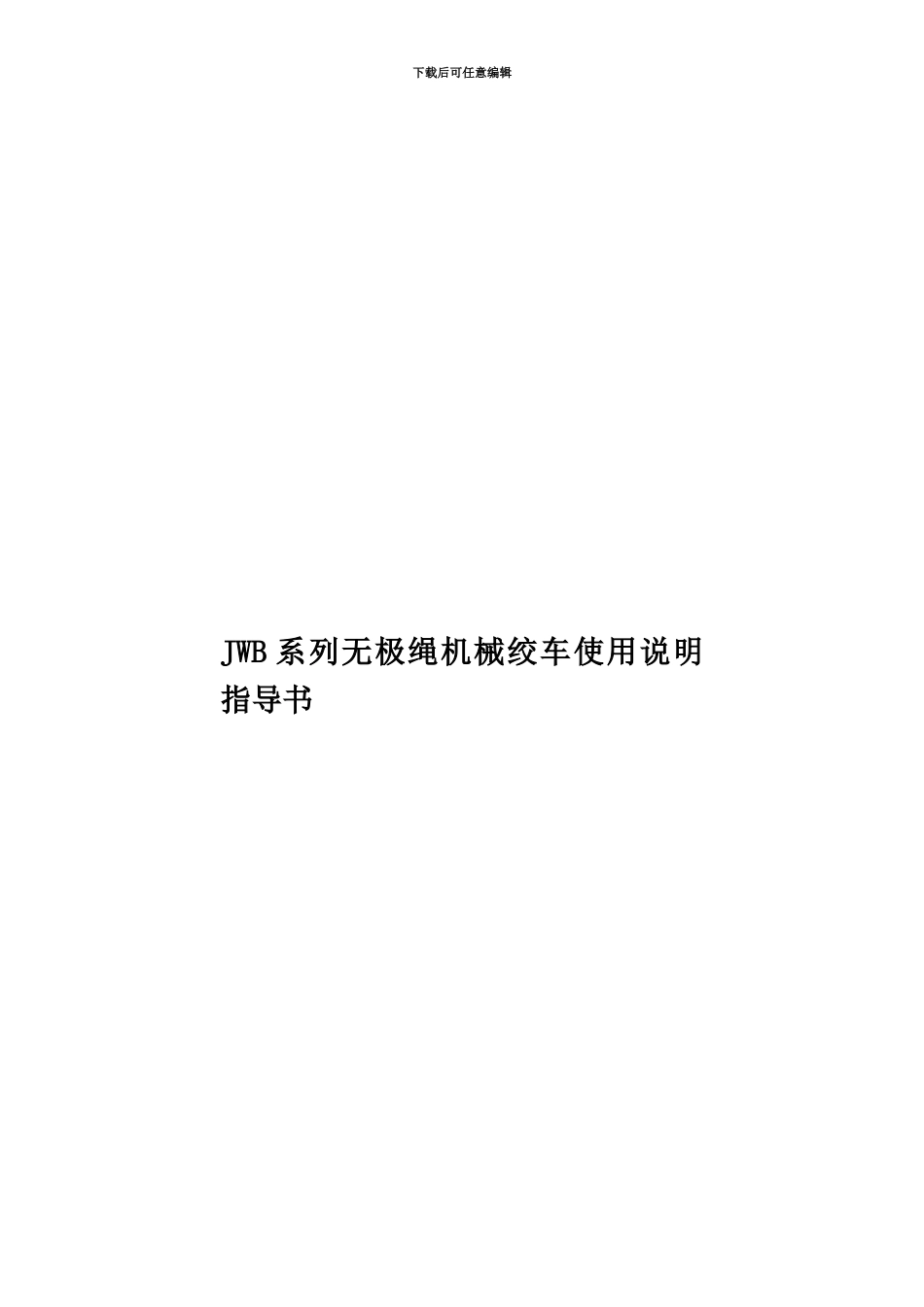

JWB系列无极绳机械绞车使用说明指导书_第1页
1/27

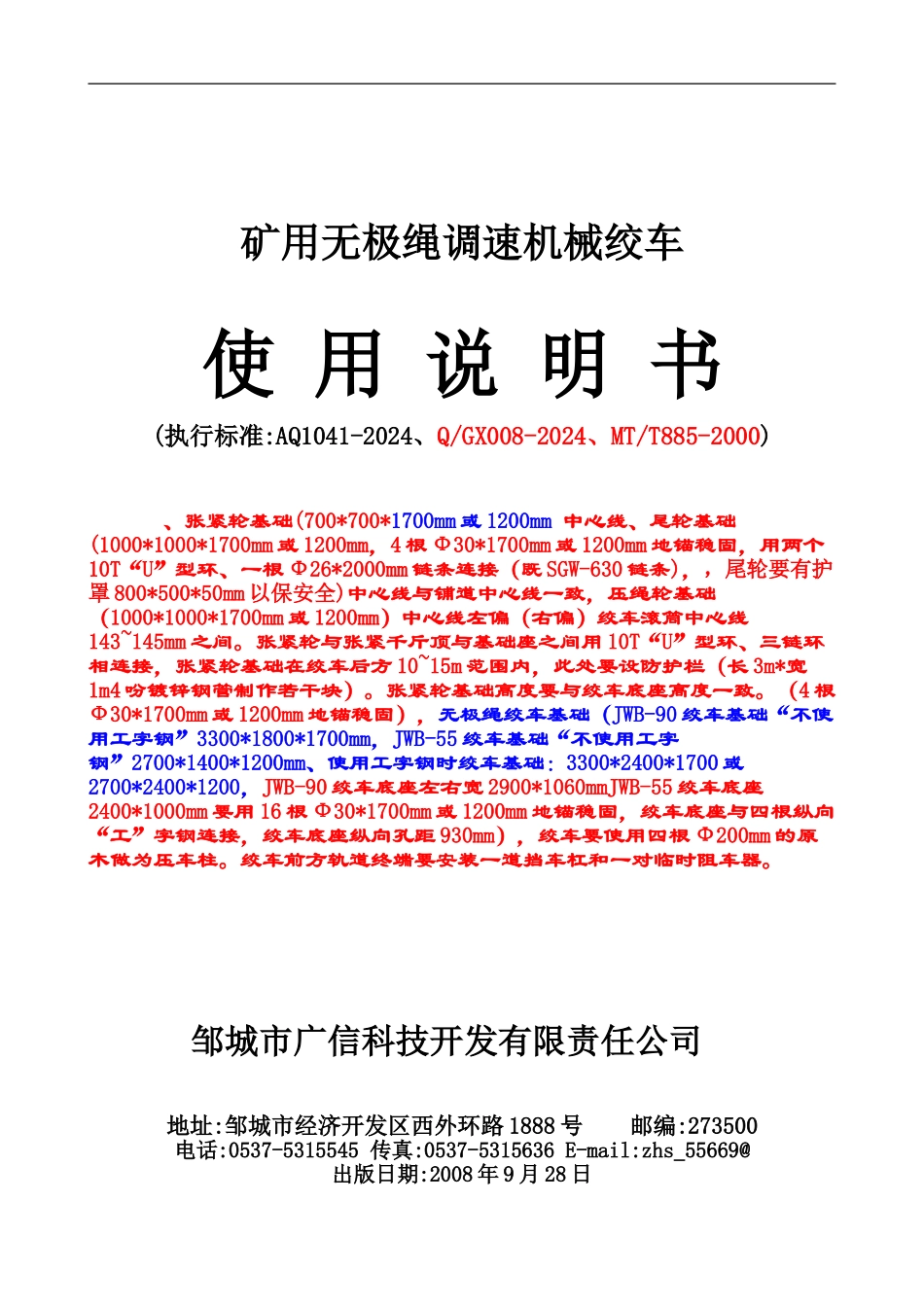

JWB系列无极绳机械绞车使用说明指导书_第2页
2/27
JWB系列无极绳机械绞车使用说明指导书_第3页
3/27
下载后可任意编辑JWB 系列无极绳机械绞车使用说明指导书 矿用无极绳调速机械绞车使 用 说 明 书(执行标准:AQ1041-2024、Q/GX008-2024、MT/T885-2000) 、张紧轮基础(700*700*1700mm 或 1200mm 中心线、尾轮基础(1000*1000*1700mm 或 1200mm,4 根 Ф30*1700mm 或 1200mm 地锚稳固,用两个10T“U”型环、一根 Ф26*2000mm 链条连接(既 SGW-630 链条),,尾轮要有护罩 800*500*50mm 以保安全)中心线与铺道中心线一致,压绳轮基础(1000*1000*1700mm 或 1200mm)中心线左偏(右偏)绞车滚筒中心线143~145mm 之间。张紧轮与张紧千斤顶与基础座之间用 10T“U”型环、三链环相连接,张紧轮基础在绞车后方 10~15m 范围内,此处要设防护栏(长 3m*宽1m4 吩镀锌钢管制作若干块)。张紧轮基础高度要与绞车底座高度一致。(4 根Ф30*1700mm 或 1200mm 地锚稳固),无极绳绞车基础(JWB-90 绞车基础“不使用工字钢”3300*1800*1700mm,JWB-55 绞车基础“不使用工字钢”2700*1400*1200mm、使用工字钢时绞车基础:3300*2400*1700 或2700*2400*1200,JWB-90 绞车底座左右宽 2900*1060mmJWB-55 绞车底座2400*1000mm 要用 16 根 Ф30*1700mm 或 1200mm 地锚稳固,绞车底座与四根纵向“工”字钢连接,绞车底座纵向孔距 930mm),绞车要使用四根 Ф200mm 的原木做为压车柱。绞车前方轨道终端要安装一道挡车杠和一对临时阻车器。邹城市广信科技开发有限责任公司地址:邹城市经济开发区西外环路 1888 号 邮编:273500电话:0537-5315545 传真:0537-5315636 E-mail:zhs_55669@出版日期:2008 年 9 月 28 日下载后可任意编辑目 录1.概述----------------------------------------------22 . 技 术 特 征 -----------------------------------------------33 . 主 要 结 构 及 工 作 原 理 -----------------------------------3、慢速工作闸 -------------------------------------44 . 安 装 与 调 试 -------------------------------------------45 . 绞 车 使 用 操 作 步 骤 及 注 意 事 项 : -----------------------56.常见故障与原因分析 --------------------------------------------------------------------57 . 运 输 、 储 存 -----------------------------------------68 . 开 箱 与 检 查 -------------------------------...
