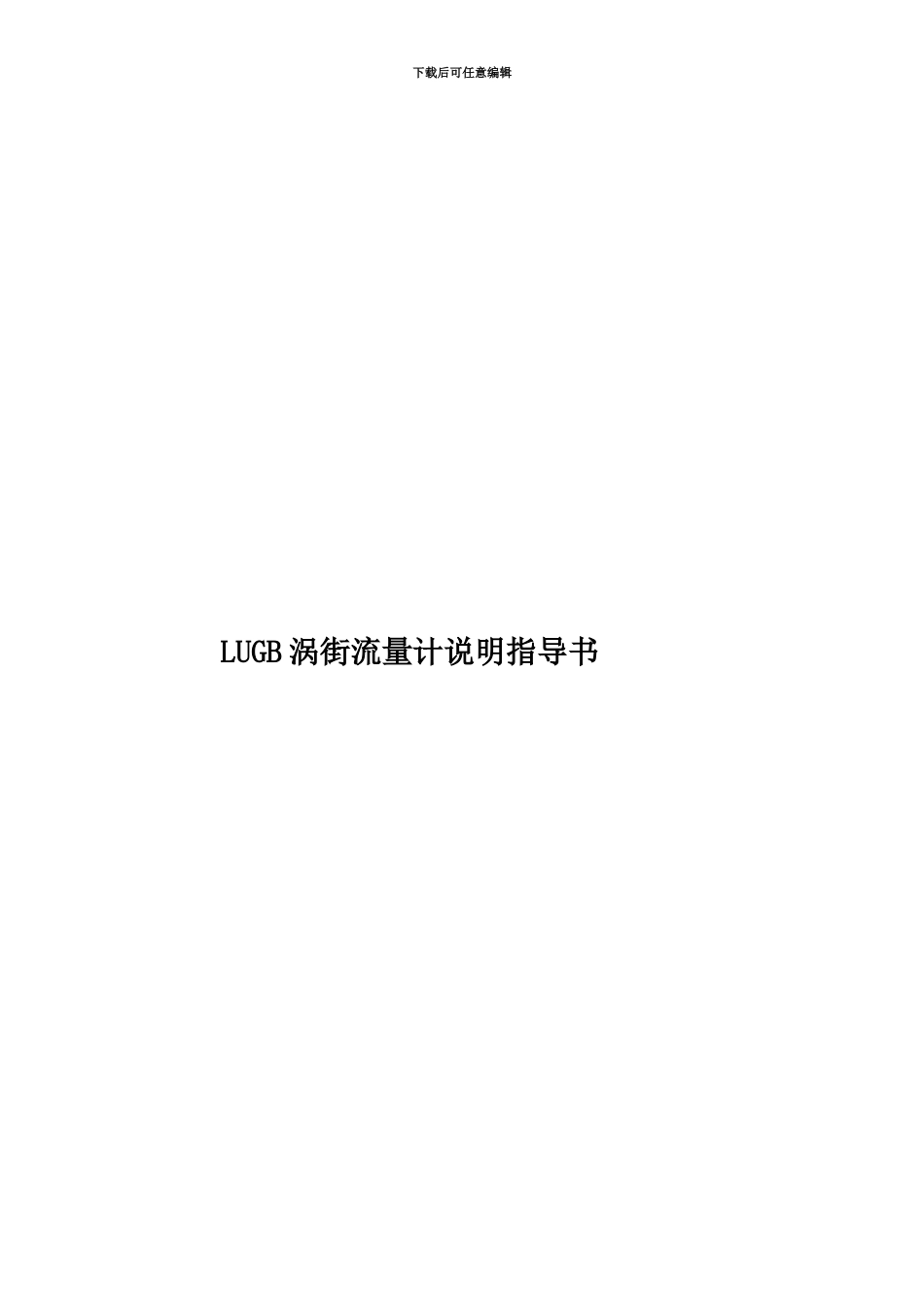

LUGB涡街流量计说明指导书

下载后可任意编辑LUGB 涡街流量计说明指导书LUGB 系列涡街流量计 使用说明书下载后可任意编辑 目 录下载后可任意编辑一. 概述 工作原理 - - - - - - - - - - - - - - - (3)二. 技术参数 - - - - - - - - - - - - - - - - - - - (4)三. 流量范围- - - - - - - - - - - - - - - - - - - (4)四. 安装结构图- - - - - - - - - - - - - - - - - - (5)五. 安装及接线 - - - - - - - - - - - - - - - - - - (6)六. 流量计参数整定 - - - - - - - - - - - - - - - - (9)七. 流量计信号检测、调整和校验方法 - - - - - - - - - (10)八. 维护及故障排除 - - - - - - - - - - - - - - - - (10)九. 订货须知 - - - - - - - - - - - - - - - - - - - (11)十. 智能流量计操作说明 - - - - - - - - - - - - - - (12)下载后可任意编辑一 概述LUGB 系列涡街流量计是一种采纳压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点.LUGB 系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。LUGB 系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。二 工作原理 涡街流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。 流量计流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。当被测介质流过柱体时,在柱体两侧交替产生下载后可任意编辑旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡，即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。 式中: ｆ── 柱体侧旋涡分离的频率(Ｈｚ); Ｖ── 柱侧流速(ｍ/ｓ); ｄ── 柱体迎流面宽度(ｍ); Ｓ r ── 斯特劳哈尔数。是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。下载后可任意编辑 图一 圆管内的涡街...
