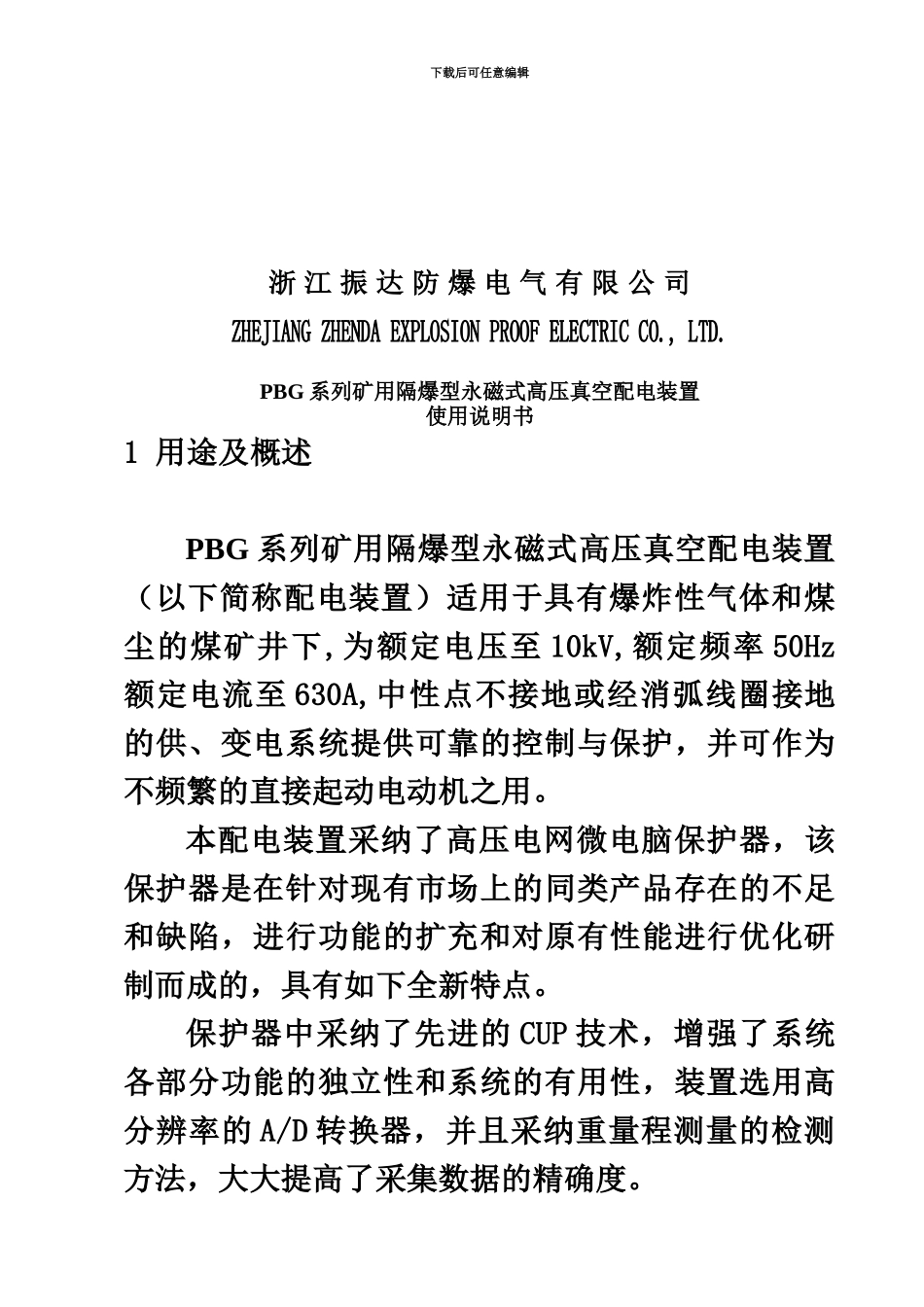

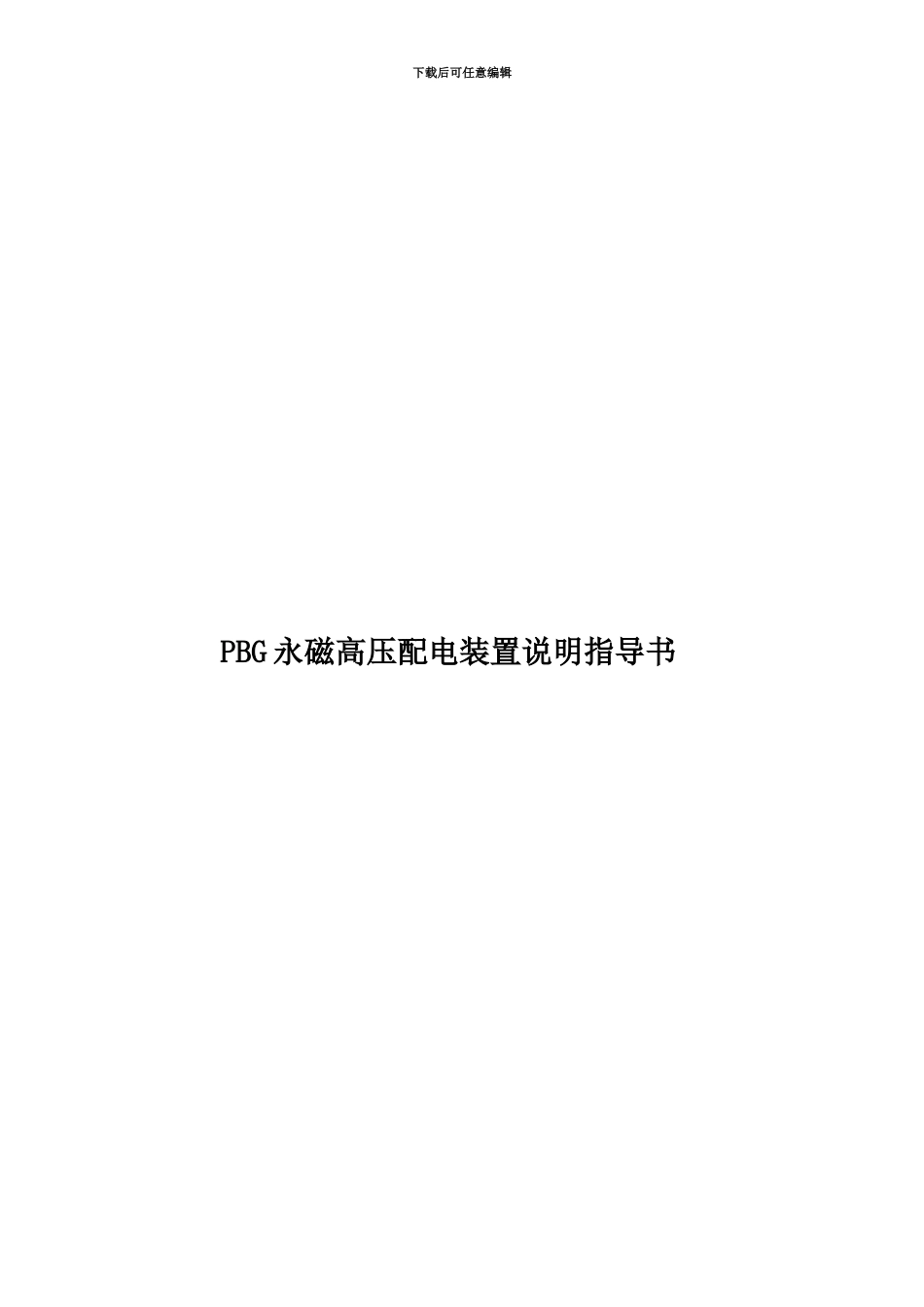

下载后可任意编辑PBG 永磁高压配电装置说明指导书安装使用前请认真阅读使用说明书PBG 系列矿用隔爆型永磁式高压真空配电装置使用说明书使用说明书下载后可任意编辑浙 江 振 达 防 爆 电 气 有 限 公 司ZHEJIANG ZHENDA EXPLOSION PROOF ELECTRIC CO., LTD.PBG 系列矿用隔爆型永磁式高压真空配电装置使用说明书1 用途及概述PBG 系列矿用隔爆型永磁式高压真空配电装置（以下简称配电装置）适用于具有爆炸性气体和煤尘的煤矿井下,为额定电压至 10kV,额定频率 50Hz额定电流至 630A,中性点不接地或经消弧线圈接地的供、变电系统提供可靠的控制与保护，并可作为不频繁的直接起动电动机之用。本配电装置采纳了高压电网微电脑保护器，该保护器是在针对现有市场上的同类产品存在的不足和缺陷，进行功能的扩充和对原有性能进行优化研制而成的，具有如下全新特点。保护器中采纳了先进的 CUP 技术，增强了系统各部分功能的独立性和系统的有用性，装置选用高分辨率的 A/D 转换器，并且采纳重量程测量的检测方法，大大提高了采集数据的精确度。下载后可任意编辑采纳蓝色背光中文液晶显示器，使数据显示和各种操作更加直观。菜单变换：采纳人性化的界面设计和多级菜单方案，使用户对装置的各种操作更加方便快捷。与现有同类产品相比，本装置增加了对功率因数、各相电流的不平衡度的检测和显示功能，并可显示用电量（有功重量），显示实时时钟等新功能。断路器采纳双稳态永磁机构，并与机械手动合闸和机械手动分闸机构为一体化设计。永磁机构分闸与弹簧分闸相结合，使分闸速度的分配更理想。与弹簧操作机构断路器相比，可动部件大大减少，使其可靠性和机械寿命大幅提高，是弹簧操作机构类型断路器的理想替代产品。特别提醒：敬请用户不要变动电路及其元器件特别是隔爆参数数不允许变动，因为任何变动都有可能改变安全性能。 配电装置的型号含义、防爆型式及基本参数 P B G — □ / □ Y (a 、 b 、 c 、 d) 下载后可任意编辑使用型式 永磁式 额定工作电压，kV 额定工作电流，A高压 矿用隔爆型配电装置: 矿用隔爆型；防爆标志: ExdI：Q/ZD02-2024《矿用隔爆型永磁式高压真空配电装置》JB8739-1998《矿用隔爆型高压配电装置》GB3836-2000《爆炸性气体环境用电气设备》下载后可任意编辑表1下载后可任意编辑型号额 定 工作 电 压KV额 定 工作电流A电源额定频率Hz工作制PBG-50/6Y(a、b、c、d)65050长期PBG-10...
