PLC电气控制设计污水处理系统样本

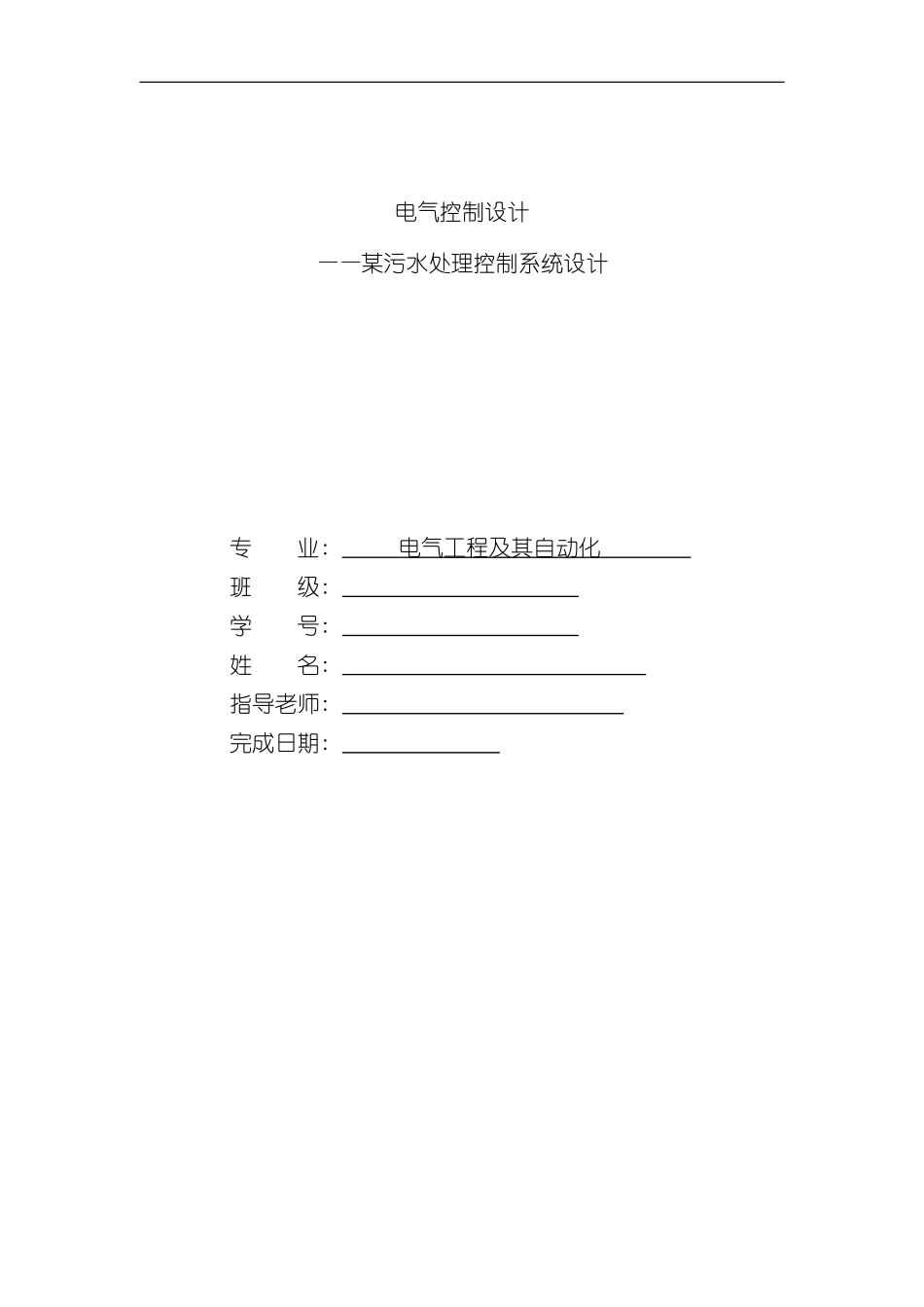

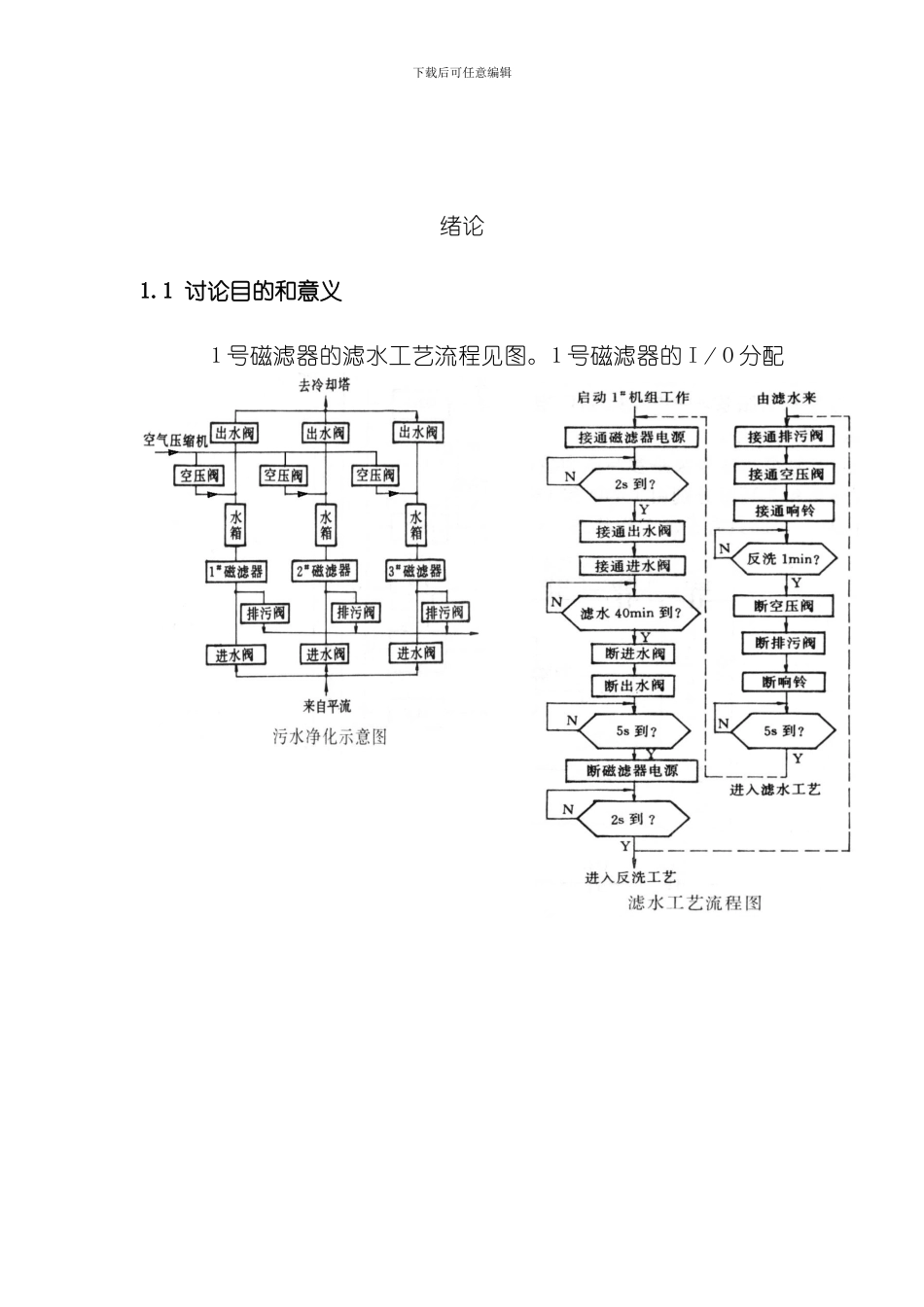

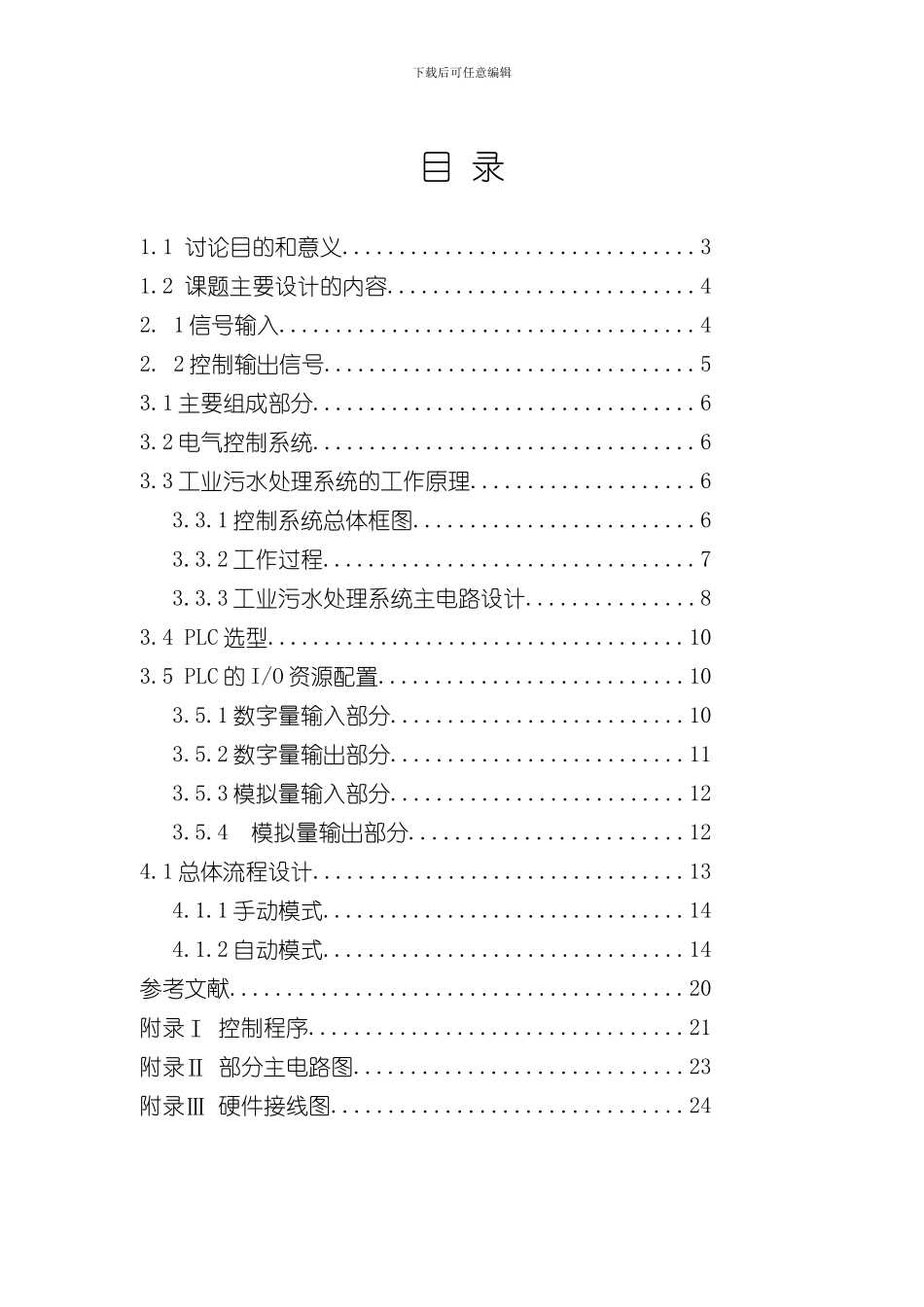

电气控制设计——某污水处理控制系统设计专 业: 电气工程及其自动化 班 级: 学 号: 姓 名: 指导老师: 完成日期: 下载后可任意编辑目 录1.1 讨论目的和意义...............................31.2 课题主要设计的内容...........................42. 1 信号输入.....................................42. 2 控制输出信号.................................53.1 主要组成部分..................................63.2 电气控制系统..................................63.3 工业污水处理系统的工作原理....................63.3.1 控制系统总体框图.........................63.3.2 工作过程.................................73.3.3 工业污水处理系统主电路设计...............83.4 PLC 选型.....................................103.5 PLC 的 I/O 资源配置...........................103.5.1 数字量输入部分..........................103.5.2 数字量输出部分..........................113.5.3 模拟量输入部分..........................123.5.4 模拟量输出部分........................124.1 总体流程设计.................................134.1.1 手动模式................................144.1.2 自动模式................................14参考文献........................................20附录Ⅰ 控制程序.................................21附录Ⅱ 部分主电路图.............................23附录Ⅲ 硬件接线图...............................24下载后可任意编辑绪论1.1 讨论目的和意义 1 号磁滤器的滤水工艺流程见图。1 号磁滤器的 I／O 分配下载后可任意编辑表见图(以三菱系列 PLC 为例)。2 号和 3 号磁滤器的 I／()分配表与 1 号相同, 只是将输入地址编号 X0～X5 改为 X400～X405 和X500～X505, 将输出地址编号 Y30～Y35 改为 Y430 ～Y435 和 Y530～Y535。 按下启动按钮 AN1, 使 X0 接通。”电源信号”是输出端”电源通断”Y30 的反馈信号, 当 PLC的 Y30 正常接通, 则接入电源通路中的控制接点导通, 使 Xl 接通, 滤水工艺顺利运行下去。同理, ”进水阀信号”是输出端”进水阀通断”接通时的反馈信号。这种控制方式提高系统的可靠性, 若有某个输出信号不正常, 就会马上停止滤水工序。 本系统要求: 三台或二台滤水器应能各自按滤水工艺流...
