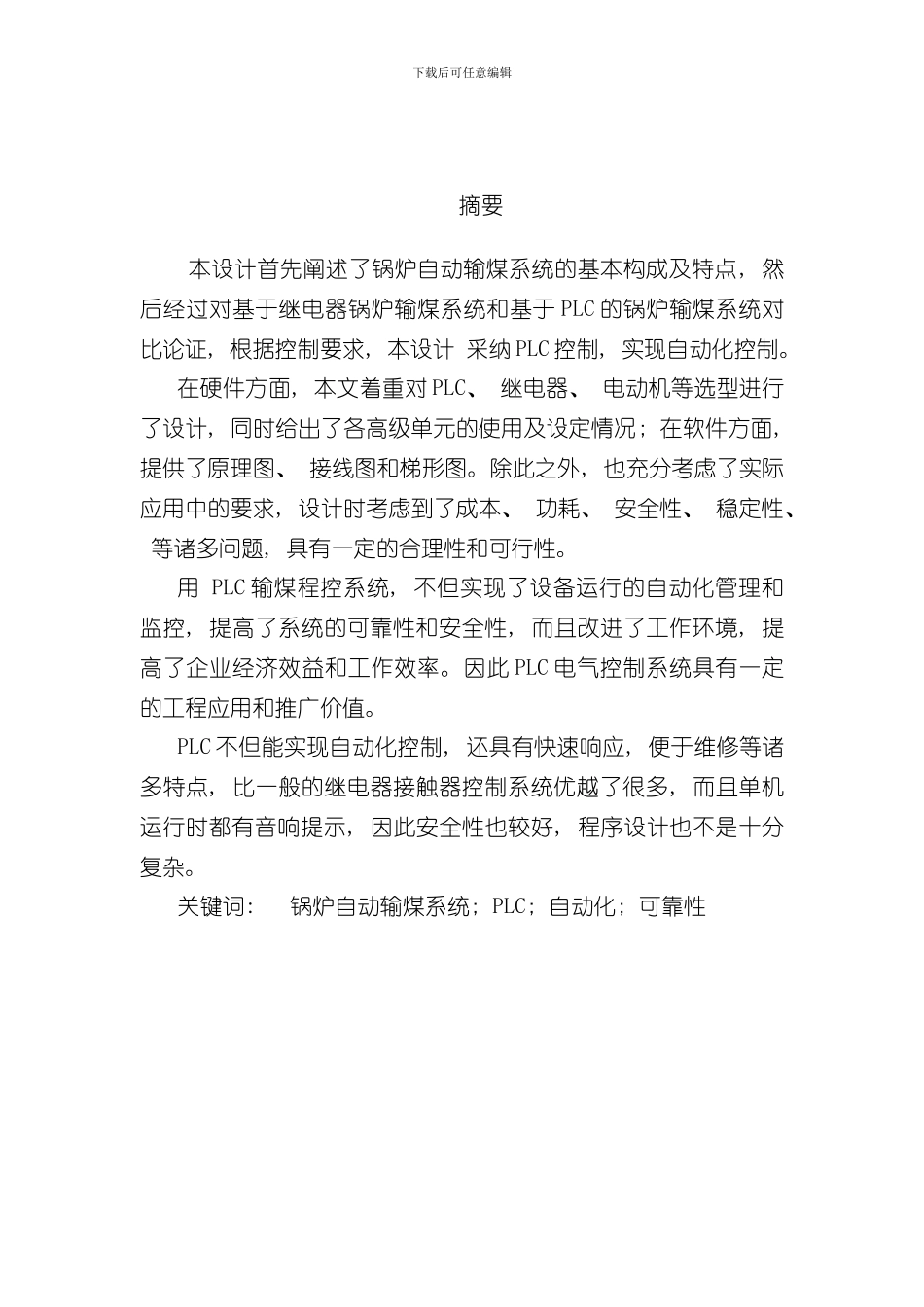

下载后可任意编辑摘要 本设计首先阐述了锅炉自动输煤系统的基本构成及特点, 然后经过对基于继电器锅炉输煤系统和基于 PLC 的锅炉输煤系统对比论证, 根据控制要求, 本设计 采纳 PLC 控制, 实现自动化控制。在硬件方面, 本文着重对 PLC、 继电器、 电动机等选型进行了设计, 同时给出了各高级单元的使用及设定情况; 在软件方面, 提供了原理图、 接线图和梯形图。除此之外, 也充分考虑了实际应用中的要求, 设计时考虑到了成本、 功耗、 安全性、 稳定性、 等诸多问题, 具有一定的合理性和可行性。用 PLC 输煤程控系统, 不但实现了设备运行的自动化管理和监控, 提高了系统的可靠性和安全性, 而且改进了工作环境, 提高了企业经济效益和工作效率。因此 PLC 电气控制系统具有一定的工程应用和推广价值。 PLC 不但能实现自动化控制, 还具有快速响应, 便于维修等诸多特点, 比一般的继电器接触器控制系统优越了很多, 而且单机运行时都有音响提示, 因此安全性也较好, 程序设计也不是十分复杂。 关键词: 锅炉自动输煤系统; PLC; 自动化; 可靠性下载后可任意编辑目录（一） 前言..............................................................................................................................11.1 设计内容及要求.................................................................................................................11.2 输煤系统简介....................................................................................................................31.3 PLC 简介..............................................................................................................................3（二）PLC 控制系统设计................................................................................................................42.1 硬件系统设计.....................................................................................................................42.1.1 控制系统主电路图设计..........................................................................................42.1.2 程序流程图..............................................................................................................52.2...
