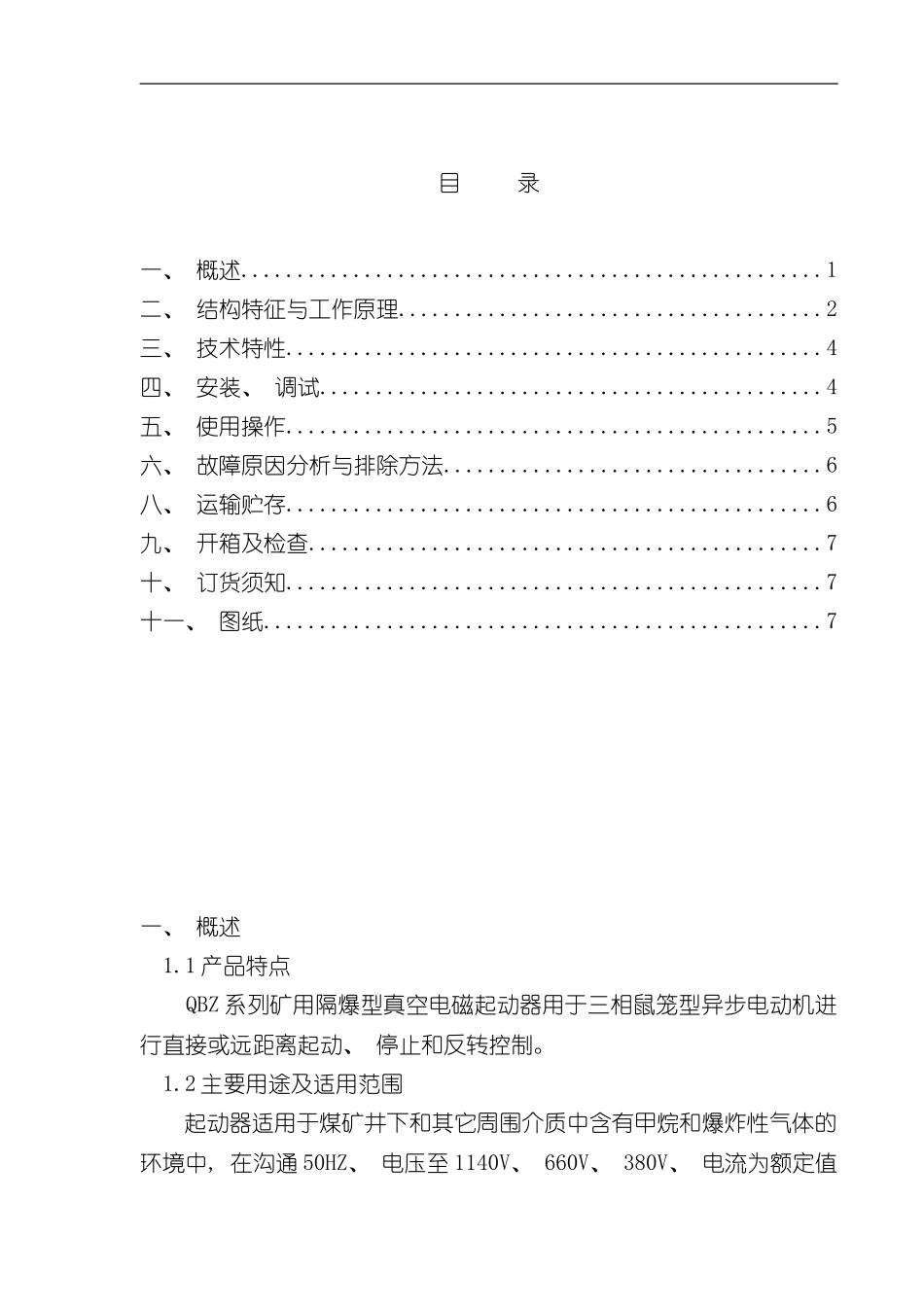

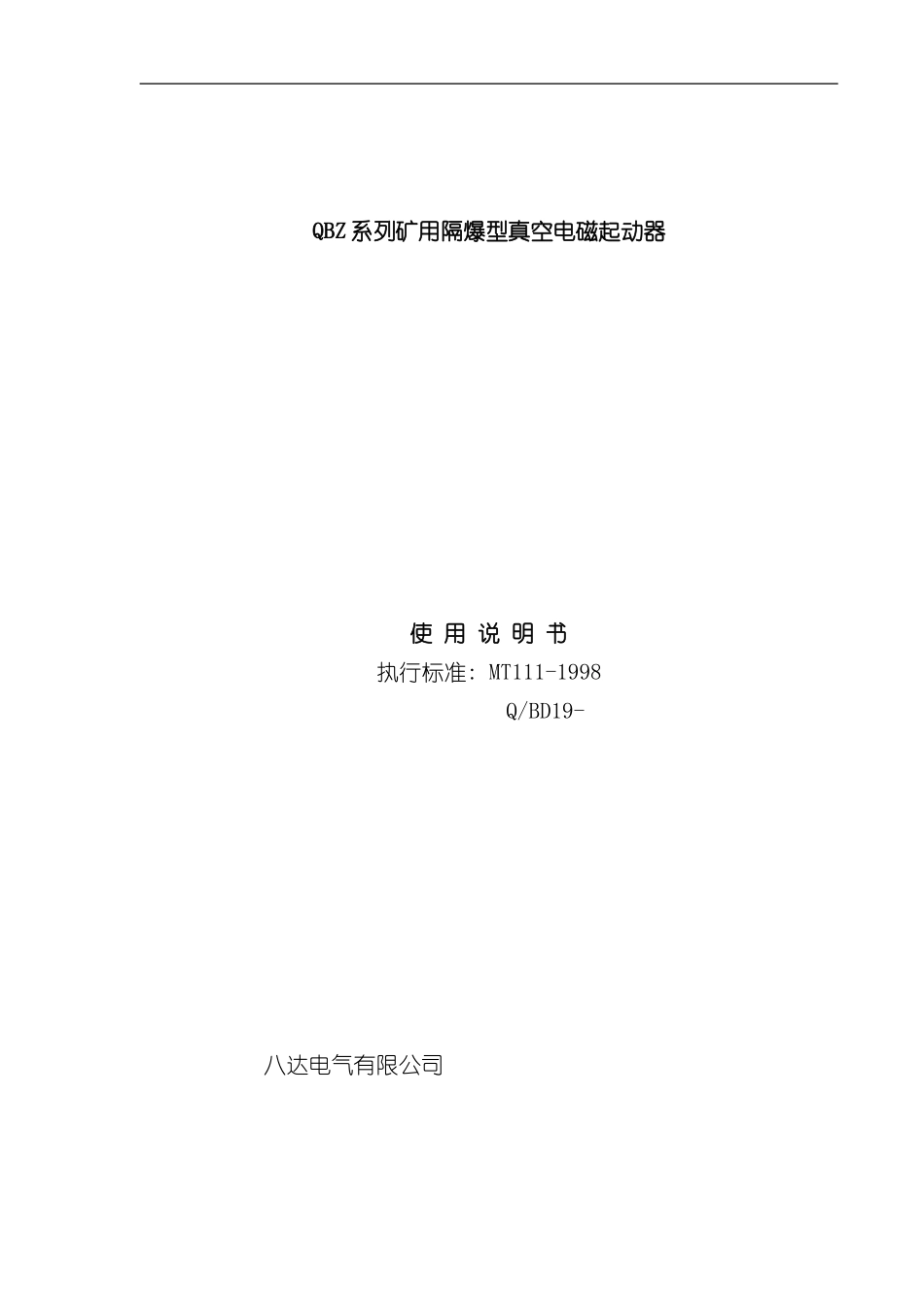

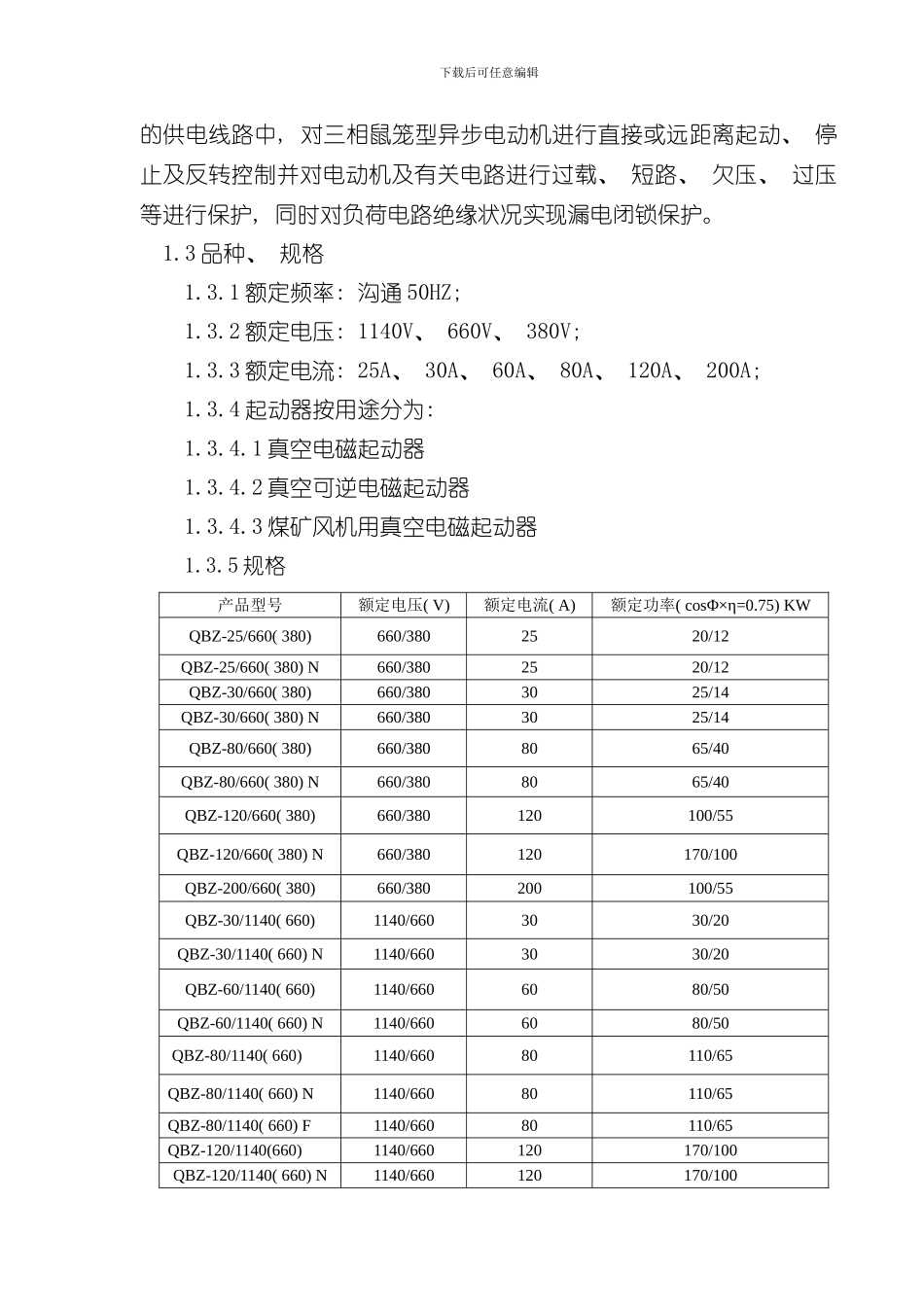

QBZ 系列矿用隔爆型真空电磁起动器使 用 说 明 书执行标准: MT111-1998 Q/BD19- 八达电气有限公司目 录一、 概述....................................................1二、 结构特征与工作原理......................................2三、 技术特性................................................4四、 安装、 调试.............................................4五、 使用操作................................................5六、 故障原因分析与排除方法..................................6八、 运输贮存................................................6九、 开箱及检查..............................................7十、 订货须知................................................7十一、 图纸..................................................7一、 概述 1.1 产品特点 QBZ 系列矿用隔爆型真空电磁起动器用于三相鼠笼型异步电动机进行直接或远距离起动、 停止和反转控制。 1.2 主要用途及适用范围起动器适用于煤矿井下和其它周围介质中含有甲烷和爆炸性气体的环境中, 在沟通 50HZ、 电压至 1140V、 660V、 380V、 电流为额定值下载后可任意编辑的供电线路中, 对三相鼠笼型异步电动机进行直接或远距离起动、 停止及反转控制并对电动机及有关电路进行过载、 短路、 欠压、 过压等进行保护, 同时对负荷电路绝缘状况实现漏电闭锁保护。 1.3 品种、 规格1.3.1 额定频率: 沟通 50HZ; 1.3.2 额定电压: 1140V、 660V、 380V; 1.3.3 额定电流: 25A、 30A、 60A、 80A、 120A、 200A; 1.3.4 起动器按用途分为: 1.3.4.1 真空电磁起动器1.3.4.2 真空可逆电磁起动器1.3.4.3 煤矿风机用真空电磁起动器1.3.5 规格产品型号额定电压( V) 额定电流( A) 额定功率( cosΦ×η=0.75) KWQBZ-25/660( 380) 660/3802520/12QBZ-25/660( 380) N660/3802520/12QBZ-30/660( 380) 660/3803025/14QBZ-30/660( 380) N660/3803025/14QBZ-80/660( 380) 660/3808065/40QBZ-80/660( 380) N660/3808065/40QBZ-120/660( 380) 660/380120100/55QBZ-120/660( 380) N660/380120170/100QBZ-200/660( 380) 660/380200100/55QBZ-30/1140( 660) 1140/6603030/20QBZ-30/1140( 660) N1140/6603030/20QBZ-60/1140( 660) 1140/6606080/50QBZ-60/1140( 660) N1140/6606...
