SG系列速度先锋说明书模板

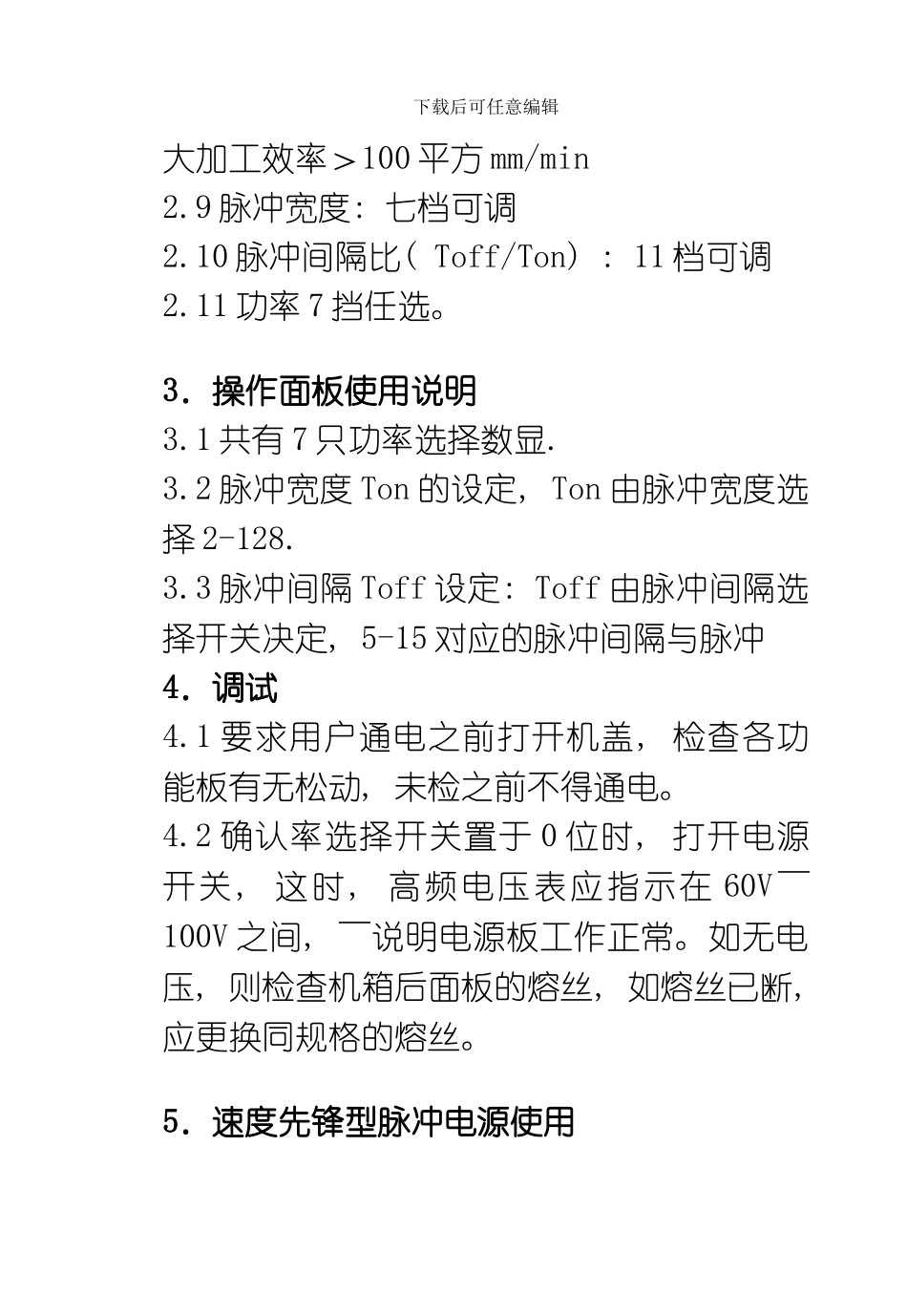

下载后可任意编辑SG 速度先锋电火花线切割控制柜使 用 说 明 书 第一章 速度先锋线切割控制柜1．概述: 速度先锋型脉冲电源是我厂最新研制成功的新一代带 MCU 控制的高效率、 高光洁度快速走丝线切割脉冲电源( 具有自主知识产权) , 其主要特点: 1.1 新型大功率场效应管作功率管, 强劲有下载后可任意编辑力, 切割效率高, 切割光洁度高, 有着良好的综合加工性能。1.2 独特的功能板接插式结构。1.3 能够切割 800mm 的大厚度工件, 切割材料为模具钢和硬质合金等。1.4 具有良好的排屑功能, 切割稳定, 效率高, 不易短路和断丝。1.5 采纳 220V(380V)沟通电供电, 可方便地与任何线切割机床配套。1.6 采纳静电喷塑面机箱, 外观精致, 易清洁。2．主要技术参数及工艺参数: 2.1 供电电源: AC220V(380V) 50Hz 沟通电2.2 消耗功率: ≤800W2.3 空载电压: DC 70V～90V2.4 带载电压: DC60V～80V2.5 加工电流: 0.5A～6A 可调2.6 最大短路电流: 10A2.7 粗糙度: 1.6μm2.8 稳定切割速度: 60～80 平方 mm/min,最下载后可任意编辑大加工效率＞100 平方 mm/min2.9 脉冲宽度: 七档可调2.10 脉冲间隔比( Toff/Ton) : 11 档可调2.11 功率 7 挡任选。3．操作面板使用说明3.1 共有 7 只功率选择数显.3.2 脉冲宽度 Ton 的设定, Ton 由脉冲宽度选择 2-128.3.3 脉冲间隔 Toff 设定: Toff 由脉冲间隔选择开关决定, 5-15 对应的脉冲间隔与脉冲4．调试4.1 要求用户通电之前打开机盖, 检查各功能板有无松动, 未检之前不得通电。4.2 确认率选择开关置于 0 位时, 打开电源开关, 这时, 高频电压表应指示在 60V～100V 之间, ～说明电源板工作正常。如无电压, 则检查机箱后面板的熔丝, 如熔丝已断, 应更换同规格的熔丝。5．速度先锋型脉冲电源使用下载后可任意编辑在机床品质完好, 控制台运行正常的前提下, 要发挥线切割机床的加工效率和加工质量, 合理地选择脉冲电源的工艺参数是十分重要的。工艺参数选择得当, 不但加工稳定性好, 效率高, 也不会出现短路、 断丝等现象, 而且, 能够确保工件加工的准确性。因为, 在加工中, 一旦出现短路、 断丝等现象会严重影响工件表面的一致性和尺寸精度。因此, 要求每个操作人员必须领悟脉冲电源工艺参数的意义, 并熟练、 准确地掌握高频参数的选择。5.1 脉冲宽度( 简称”脉宽”) 在选择工艺参数时, 脉宽是首选参数。脉宽的大...
