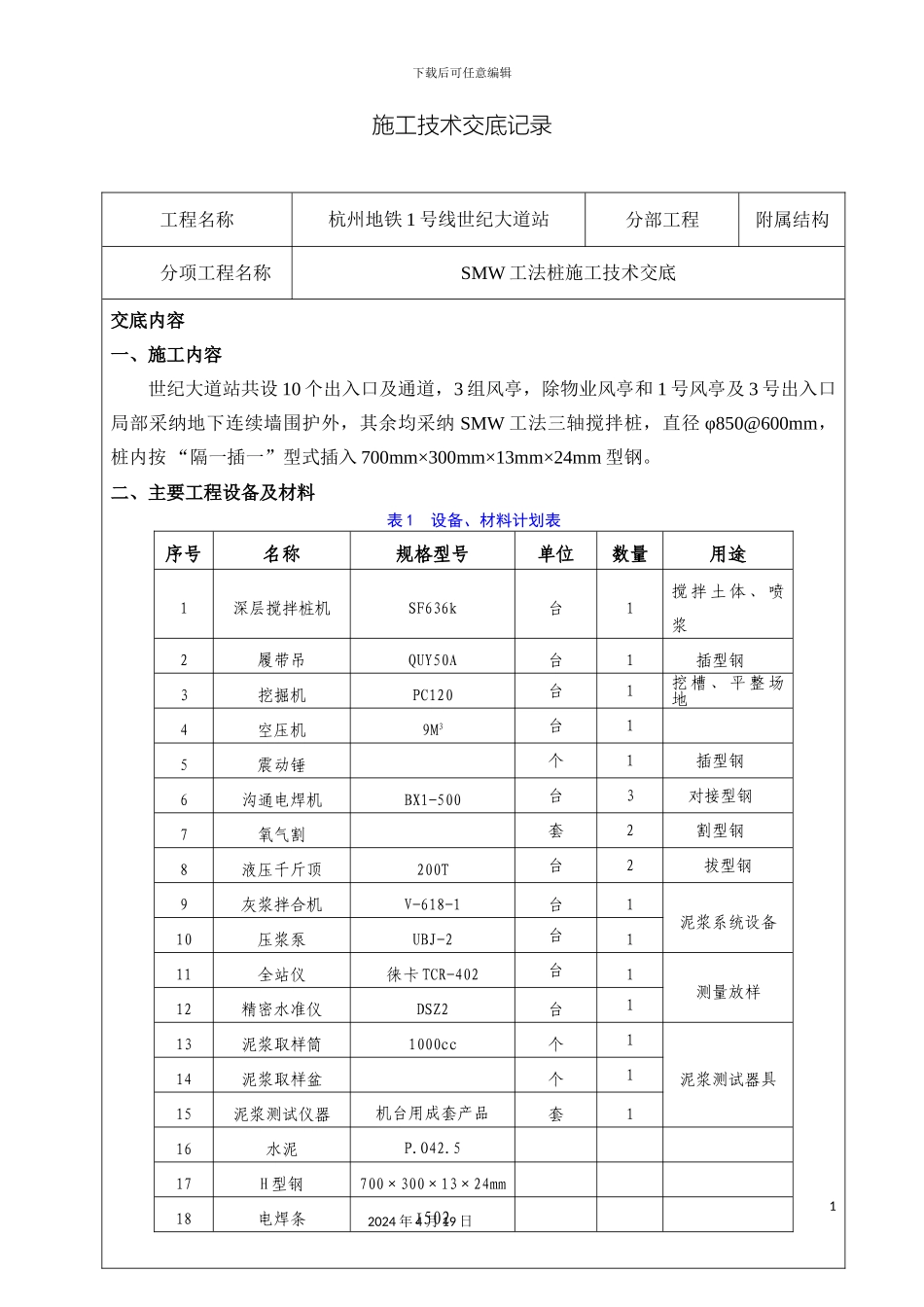

下载后可任意编辑SMW 工法桩施工技术交底12024 年 4 月 19 日下载后可任意编辑施工技术交底记录12024 年 4 月 19 日工程名称杭州地铁 1 号线世纪大道站分部工程附属结构分项工程名称SMW 工法桩施工技术交底交底内容一、施工内容世纪大道站共设 10 个出入口及通道，3 组风亭，除物业风亭和 1 号风亭及 3 号出入口局部采纳地下连续墙围护外，其余均采纳 SMW 工法三轴搅拌桩，直径 φ850@600mm，桩内按 “隔一插一”型式插入 700mm×300mm×13mm×24mm 型钢。二、主要工程设备及材料表 1 设备、材料计划表序号名称规格型号单位数量用途1深层搅拌桩机SF636k台1搅 拌 土 体 、 喷浆2履带吊QUY50A台1插型钢3挖掘机PC120台1挖 槽 、 平 整 场地4空压机9M3台15震动锤个1插型钢6沟通电焊机BX1-500台3对接型钢7氧气割套2割型钢8液压千斤顶200T台2拔型钢9灰浆拌合机V-618-1台1泥浆系统设备10压浆泵UBJ-2台111全站仪徕卡 TCR-402台1测量放样12精密水准仪DSZ2台113泥浆取样筒1000cc个1泥浆测试器具14泥浆取样盆个115泥浆测试仪器机台用成套产品套116水泥P.O42.517H 型钢700×300×13×24mm18电焊条J502下载后可任意编辑 年 02 月 09 日 施管表 施工技术交底记录 02 月 09 日 施管表 22024 年 4 月 19 日下载后可任意编辑32024 年 4 月 19 日工程名称杭州地铁 1 号线工程世纪大道站分部工程附属结构分项工程名称SMW 工法桩施工技术交底三、施工顺序测量放样 → 凿除硬地坪 → 开挖沟槽 → 安装定位型钢→桩机定位 →喷浆搅拌下沉 → 喷浆搅拌提升→移开搅拌桩机→ 插入 H 型钢→移至下一根桩重复以上工序为 保 证 水 泥搅拌桩的搭接及 施 工 设 备 的 垂直度补正，实行 重 复 套 钻 的 方式间隔施打，见下图 1。图 1 三轴搅拌桩施工顺序图四、施工方法采纳两喷两搅往复搅拌工法，型钢插入方式为隔一插一。1、测量放样、样槽开挖根据现场水准点、轴线，放出桩位轴线，打好钢筋定位桩，并请监理复核，妥善保护，破除施工区域的硬地坪, 用挖掘机开挖深约 1m 的沟槽,配合人工修整清底。开挖中注意保护相关地下管线,防止发生管线事故。2、就位对中沟槽两侧设置定位型钢，并用方木垫实确保平整。深层搅拌桩移到指定桩位对中，垂直度偏差不超过 0.5%，中心偏差不大于 30mm，并确保安装稳固。在定位型钢上标明控制标高和桩位，确保 H 型钢顶标高和桩位准确。3...
