V带传动设计说明书样本

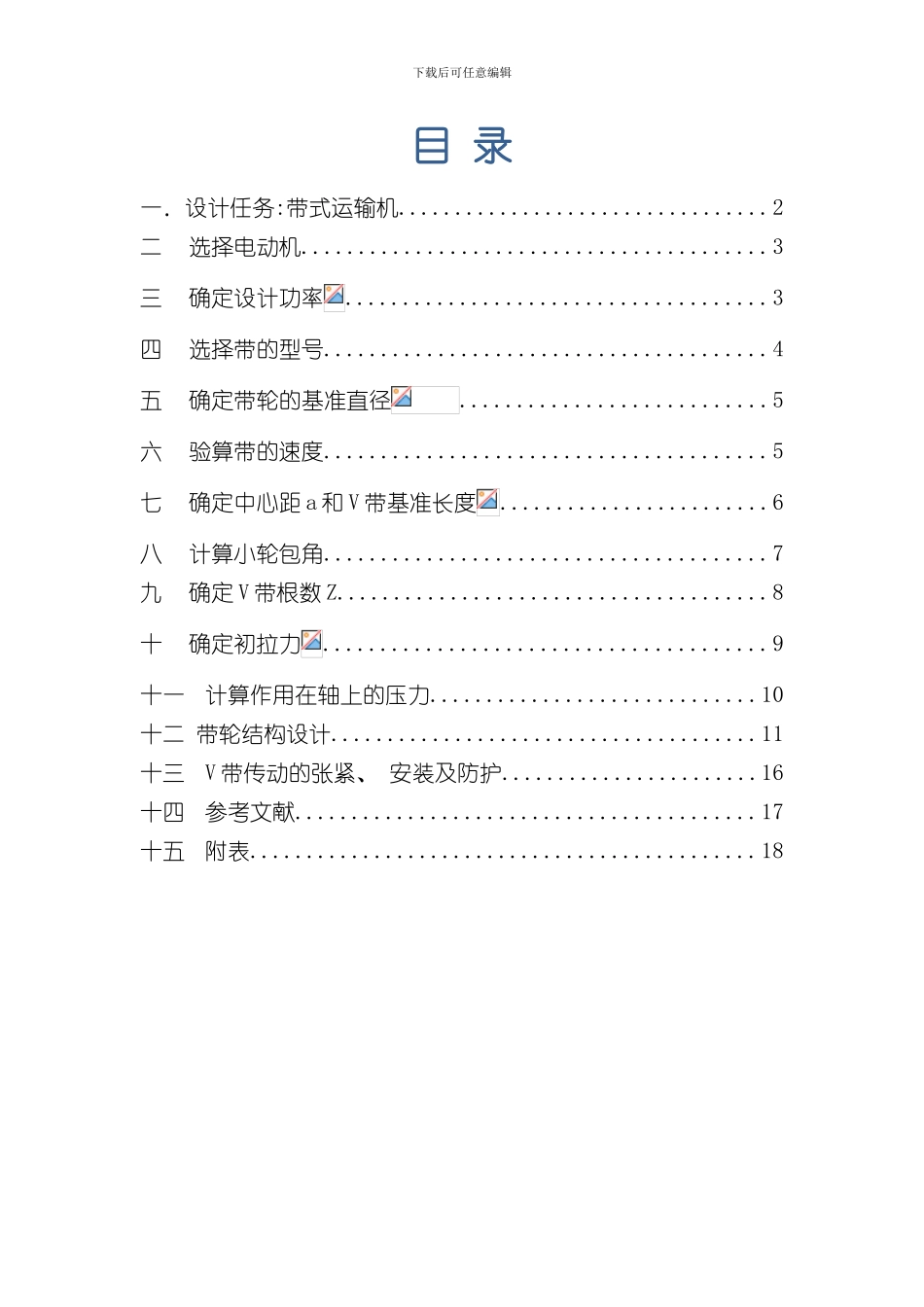

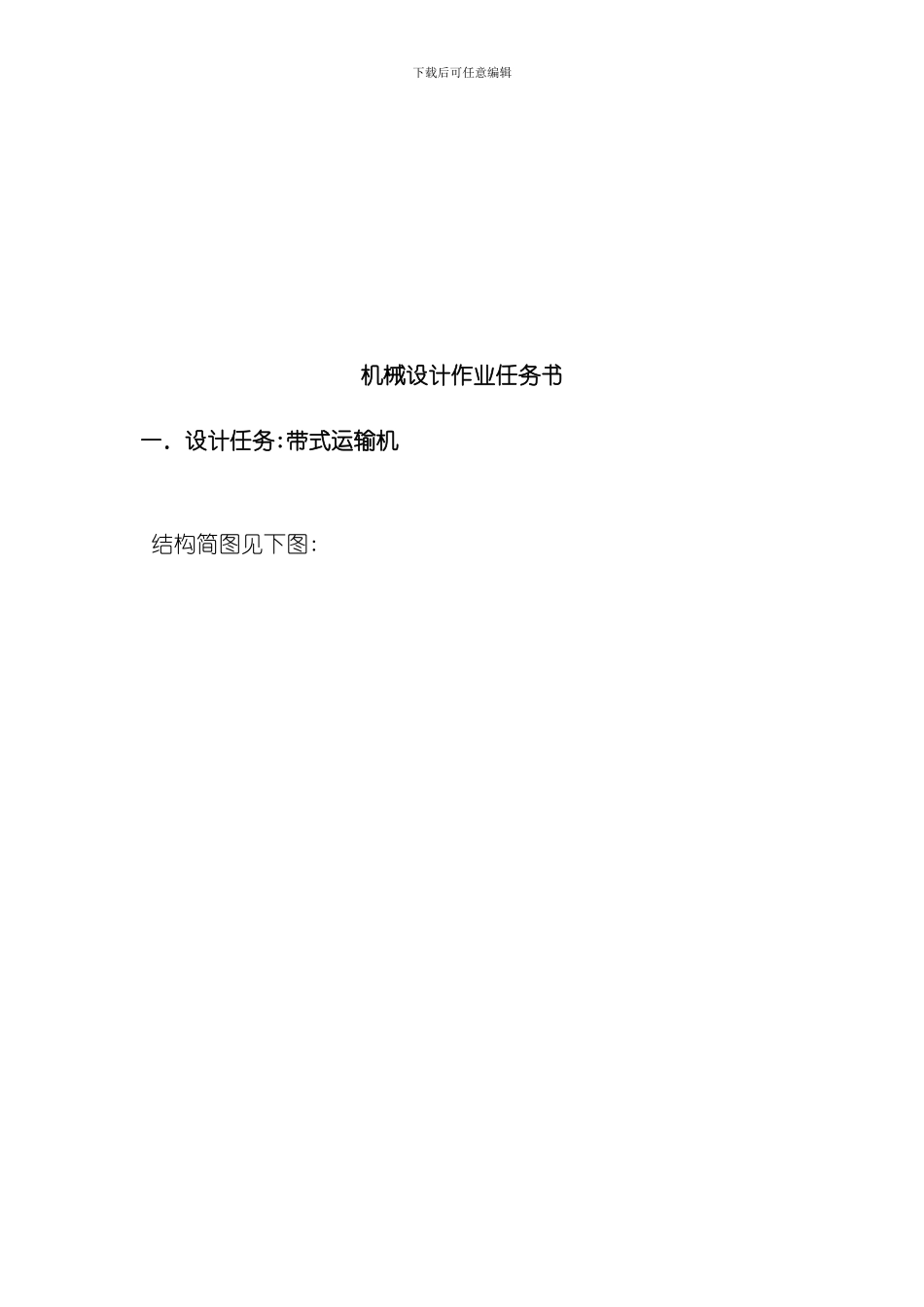

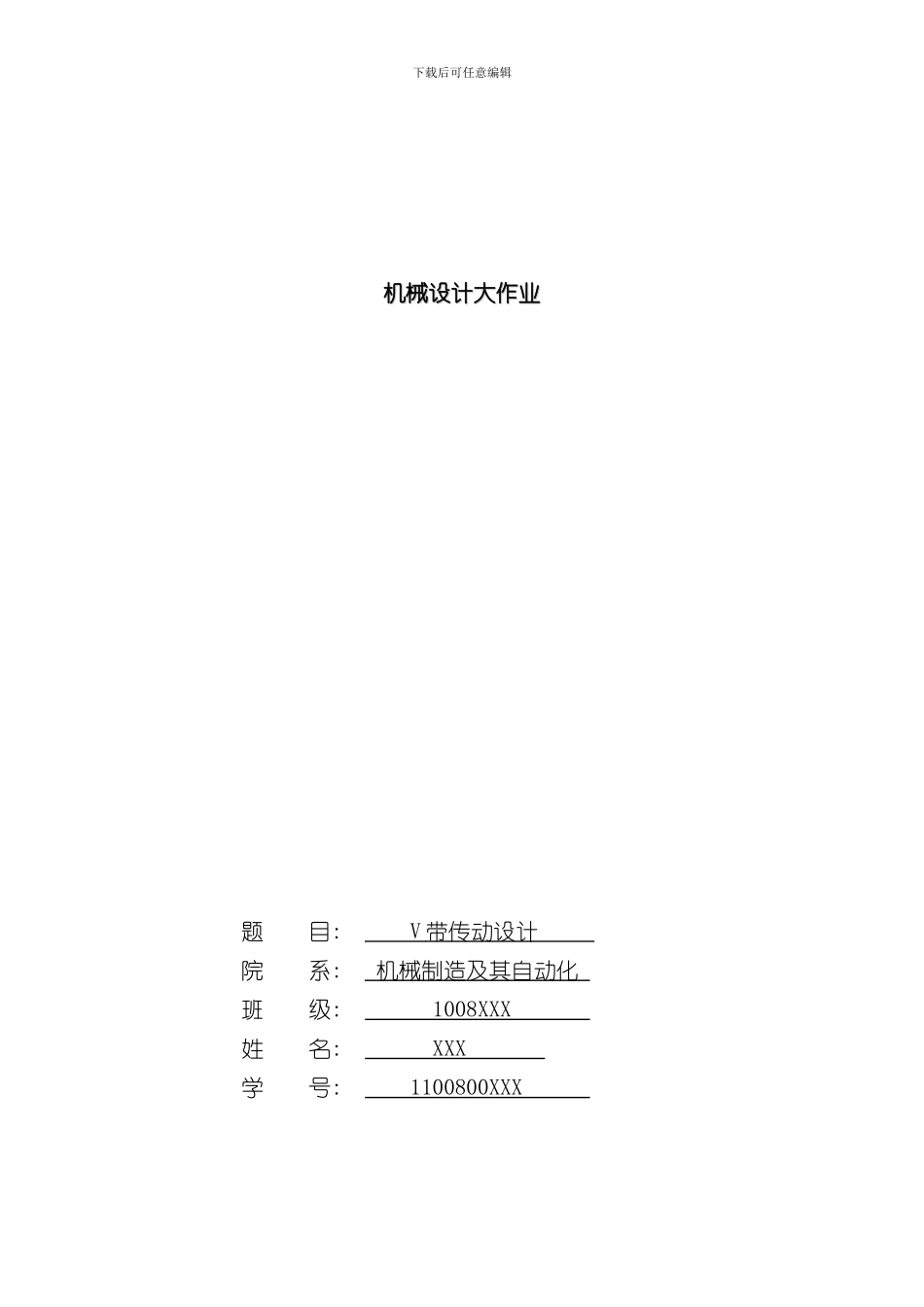

下载后可任意编辑 机械设计大作业机械设计大作业题 目: V 带传动设计 院 系: 机械制造及其自动化 班 级: 1008XXX 姓 名: XXX 学 号: 1100800XXX 下载后可任意编辑目 录一．设计任务:带式运输机.................................2二选择电动机.........................................3三确定设计功率.....................................3四选择带的型号.......................................4五确定带轮的基准直径...........................5六验算带的速度.......................................5七确定中心距 a 和 V 带基准长度........................6八计算小轮包角.......................................7九确定 V 带根数 Z......................................8十确定初拉力.......................................9十一计算作用在轴上的压力.............................10十二 带轮结构设计......................................11十三V 带传动的张紧、 安装及防护.......................16十四参考文献.........................................17十五附表.............................................18下载后可任意编辑机械设计作业任务书一．设计任务:带式运输机 结构简图见下图:下载后可任意编辑★原始数据及设计内容: 一般情况下设计 V 带传动时已知的原始数据有: ① 传递的功率 P; ② 主动轮、 从动轮的转速、 ; ③ 传动的用途和工作条件; ④ 传动的位置要求, 原动机种类等。 ★设计内容主要包括: 带的型号、 基准长度、 根数、 传动中心距、 带轮直径及结构尺寸、 轴上压力等。原始数据如下: 机器工作平稳, 单向回转, 成批生产下载后可任意编辑方案Pm( KW) 轴承座中心高 H( mm) 最短工作年限 L工作环境5.1.42.2940802.11605 年 2 班室内、 清洁二 选择电动机 由方案图表中的数据要求, 查参考文献[2]表-15.2 Y 系列三相异步电动机的型号及相关数据选择可选择 Y112M-6。可查得轴径为 28mm,长为 60mm.三 确定设计功率设计功率是根据需要传递的名义功率、 载荷性质、 原动机类型和每天连续工作的时间长短等因素共同确定的, 表示式如下: 式中——需要传递的名义功率——工作情况系数, 按参考文献[1]表 5.7 工作情况系数选取=1.2; 考虑到本装置的工作环境, 值不变因此下载后可任意编辑四 选择带的型号根据设计功率和小...
