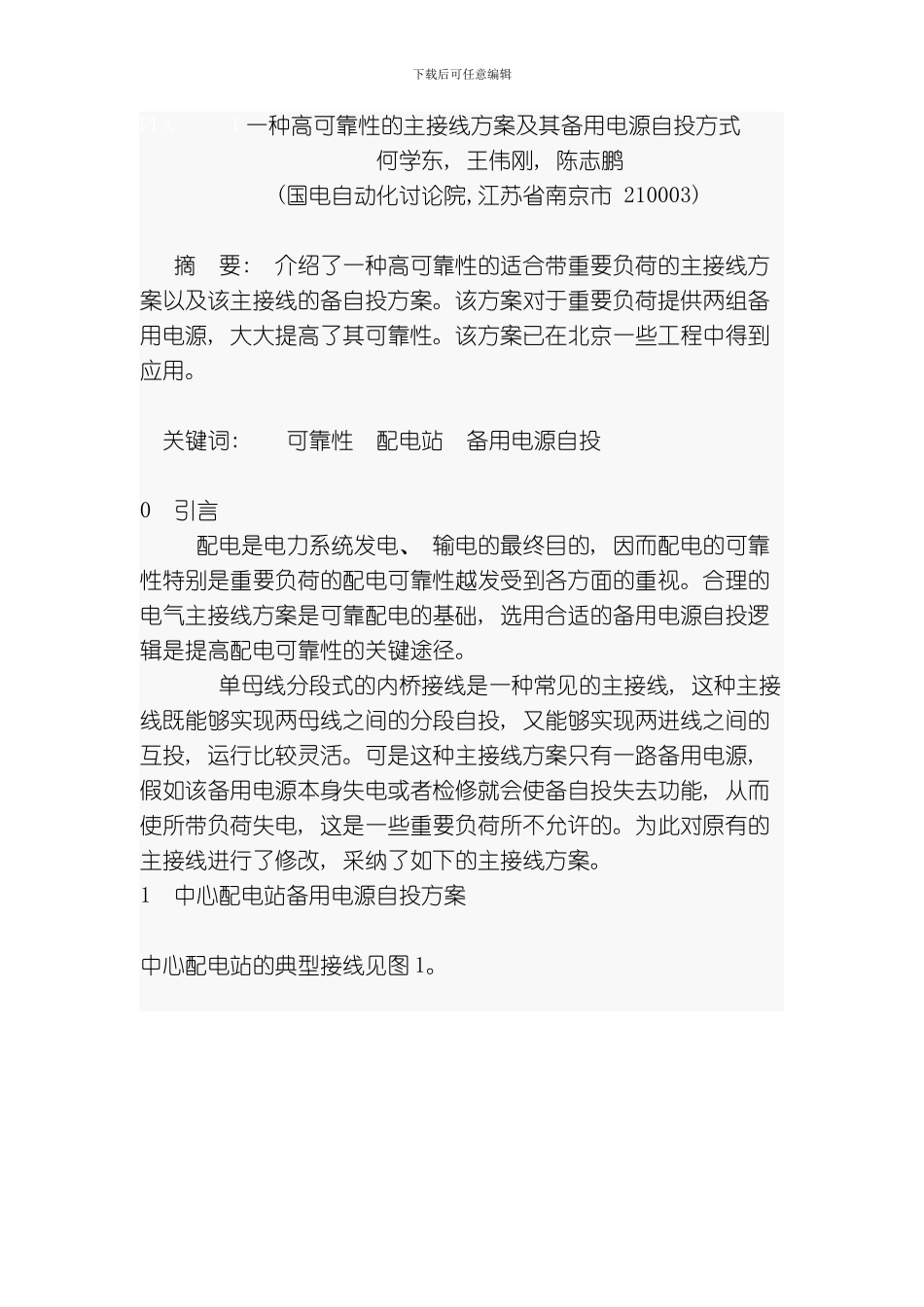

下载后可任意编辑PLA T 一种高可靠性的主接线方案及其备用电源自投方式 何学东, 王伟刚, 陈志鹏 (国电自动化讨论院,江苏省南京市 210003) 摘 要: 介绍了一种高可靠性的适合带重要负荷的主接线方案以及该主接线的备自投方案。该方案对于重要负荷提供两组备用电源, 大大提高了其可靠性。该方案已在北京一些工程中得到应用。 关键词: 可靠性 配电站 备用电源自投 0 引言 配电是电力系统发电、 输电的最终目的, 因而配电的可靠性特别是重要负荷的配电可靠性越发受到各方面的重视。合理的电气主接线方案是可靠配电的基础, 选用合适的备用电源自投逻辑是提高配电可靠性的关键途径。 单母线分段式的内桥接线是一种常见的主接线, 这种主接线既能够实现两母线之间的分段自投, 又能够实现两进线之间的互投, 运行比较灵活。可是这种主接线方案只有一路备用电源, 假如该备用电源本身失电或者检修就会使备自投失去功能, 从而使所带负荷失电, 这是一些重要负荷所不允许的。为此对原有的主接线进行了修改, 采纳了如下的主接线方案。1 中心配电站备用电源自投方案中心配电站的典型接线见图 1。下载后可任意编辑 图 1 中心配电站的典型接线Fig.1 Typical connection of central distribution1.1 10kV 中心配电站系统运行方式方式一( 即系统正常工作状态) : #1 进线断路器 A 和#2 进线断路器 B 合上, 分段断路器 C 断开; 备用电源进线断路器 D 接于 10kV( I) 段,馈线断路器 E 接于 10kV( II) 段, 其运行方式固定为断路器 D 断开, 断路器 E 合上( 断路器 E 与备投无关后文不再述及) 。方式二: #1 进线断路器 A 和#2 进线断路器 B 合上, 分段断路器 C断开; 备用电源进线断路器 D 检修。方式三: 备用电源进线断路器 D 和#2 进线断路器 B 合上, 分段断路器 C 断开; #1 进线断路器 A 检修。1.2 各种运行方式对备用电源自投的要求下载后可任意编辑方式一对备用电源自投的要求: a. 10kV( I) 段由#1 进线 A 供电, 若#1 进线故障, 其保护动作信号不跳本断路器, 而去闭锁备用进线断路器 D 和分段断路器 C 的备用自投。即为确保发生 10kV 母线故障时另一段母线的安全运行, 断路器 D 和 C 均不自投。同样, 10kV( II) 段由#2 进线 B 供电, 若#2 进线故障, 其保护动作信号不跳本断路器, 而去闭锁 10kV 分段断路器 C 的备用自投。b. 若...
