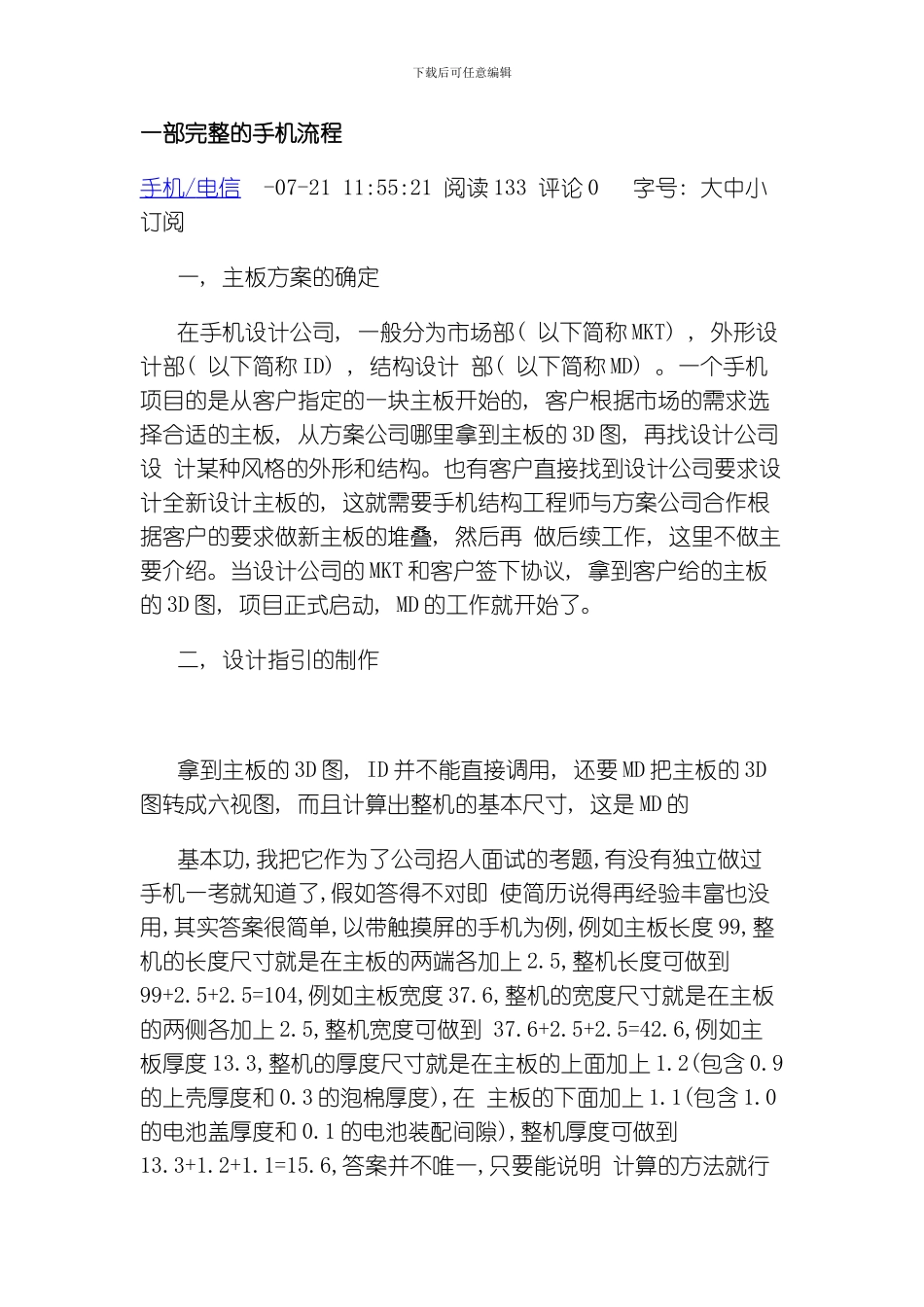

一部完整的手机流程模板

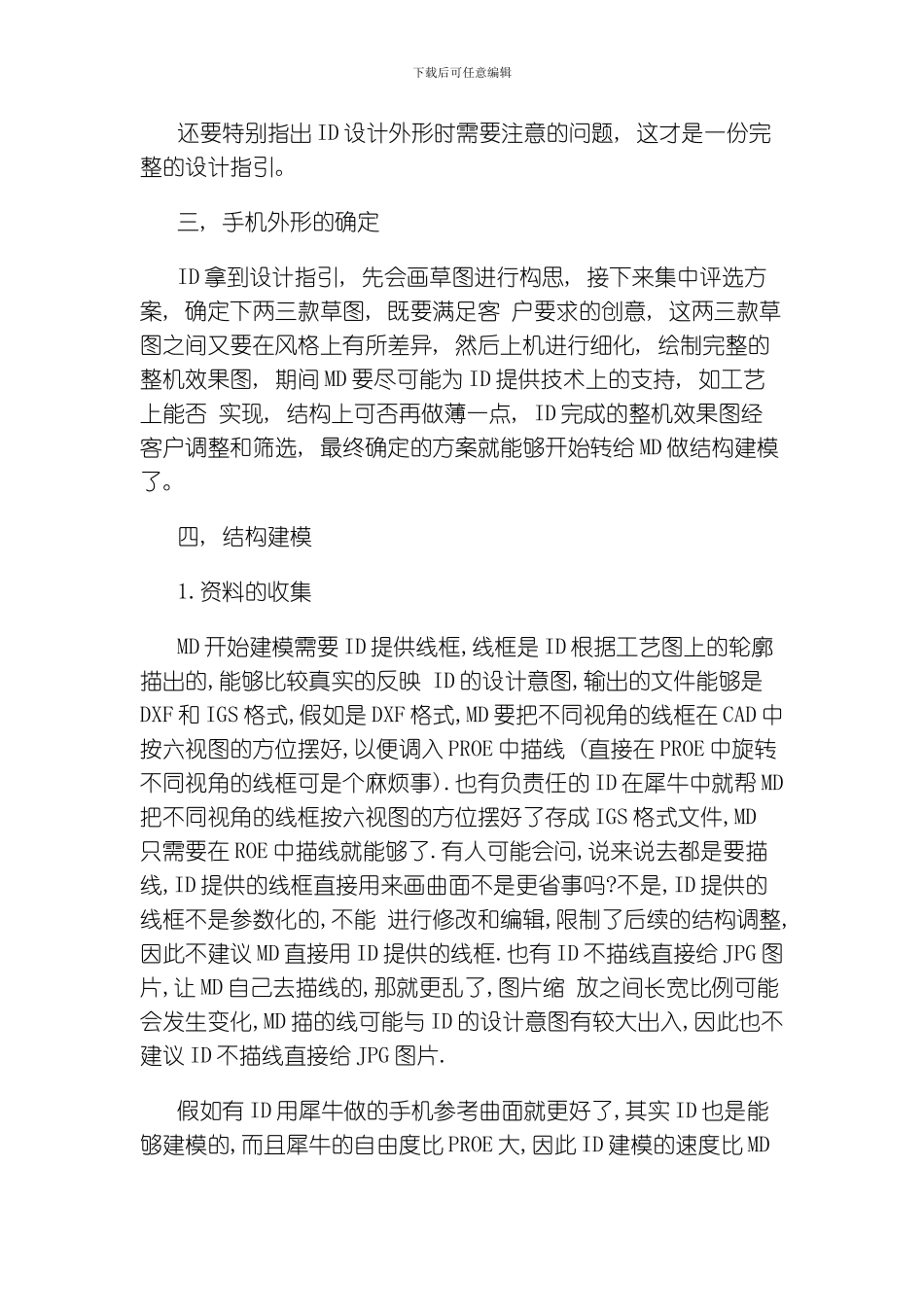

下载后可任意编辑一部完整的手机流程手机 / 电信 -07-21 11:55:21 阅读 133 评论 0 字号: 大中小 订阅 一, 主板方案的确定 在手机设计公司, 一般分为市场部( 以下简称 MKT) , 外形设计部( 以下简称 ID) , 结构设计 部( 以下简称 MD) 。一个手机项目的是从客户指定的一块主板开始的, 客户根据市场的需求选择合适的主板, 从方案公司哪里拿到主板的 3D 图, 再找设计公司设 计某种风格的外形和结构。也有客户直接找到设计公司要求设计全新设计主板的, 这就需要手机结构工程师与方案公司合作根据客户的要求做新主板的堆叠, 然后再 做后续工作, 这里不做主要介绍。当设计公司的 MKT 和客户签下协议, 拿到客户给的主板的 3D 图, 项目正式启动, MD 的工作就开始了。二, 设计指引的制作 拿到主板的 3D 图, ID 并不能直接调用, 还要 MD 把主板的 3D图转成六视图, 而且计算出整机的基本尺寸, 这是 MD 的基本功,我把它作为了公司招人面试的考题,有没有独立做过手机一考就知道了,假如答得不对即 使简历说得再经验丰富也没用,其实答案很简单,以带触摸屏的手机为例,例如主板长度 99,整机的长度尺寸就是在主板的两端各加上 2.5,整机长度可做到 99+2.5+2.5=104,例如主板宽度 37.6,整机的宽度尺寸就是在主板的两侧各加上 2.5,整机宽度可做到 37.6+2.5+2.5=42.6,例如主板厚度 13.3,整机的厚度尺寸就是在主板的上面加上 1.2(包含 0.9的上壳厚度和 0.3 的泡棉厚度),在 主板的下面加上 1.1(包含 1.0的电池盖厚度和 0.1 的电池装配间隙),整机厚度可做到13.3+1.2+1.1=15.6,答案并不唯一,只要能说明 计算的方法就行下载后可任意编辑还要特别指出 ID 设计外形时需要注意的问题, 这才是一份完整的设计指引。三, 手机外形的确定ID 拿到设计指引, 先会画草图进行构思, 接下来集中评选方案, 确定下两三款草图, 既要满足客 户要求的创意, 这两三款草图之间又要在风格上有所差异, 然后上机进行细化, 绘制完整的整机效果图, 期间 MD 要尽可能为 ID 提供技术上的支持, 如工艺上能否 实现, 结构上可否再做薄一点, ID 完成的整机效果图经客户调整和筛选, 最终确定的方案就能够开始转给 MD 做结构建模了。四, 结构建模1.资料的收集MD 开始建模需要 ID 提供线框,线框是 ID 根据工艺图上的轮廓描出的,能够比较真实的反映 ID 的设计意图,输出的文件能够是DXF 和 IGS 格...
