三峡左岸电站厂房混凝土施工技术模板

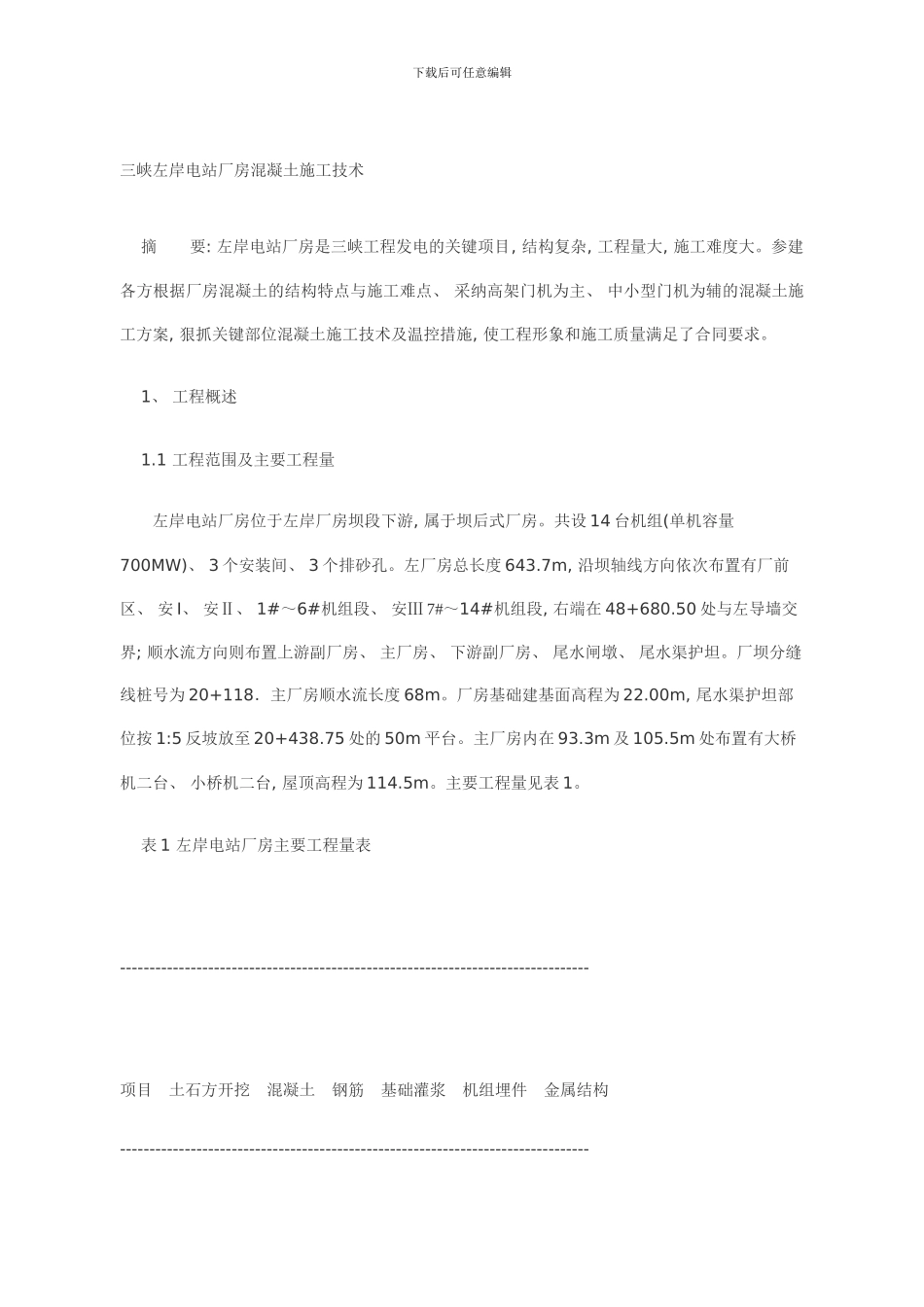

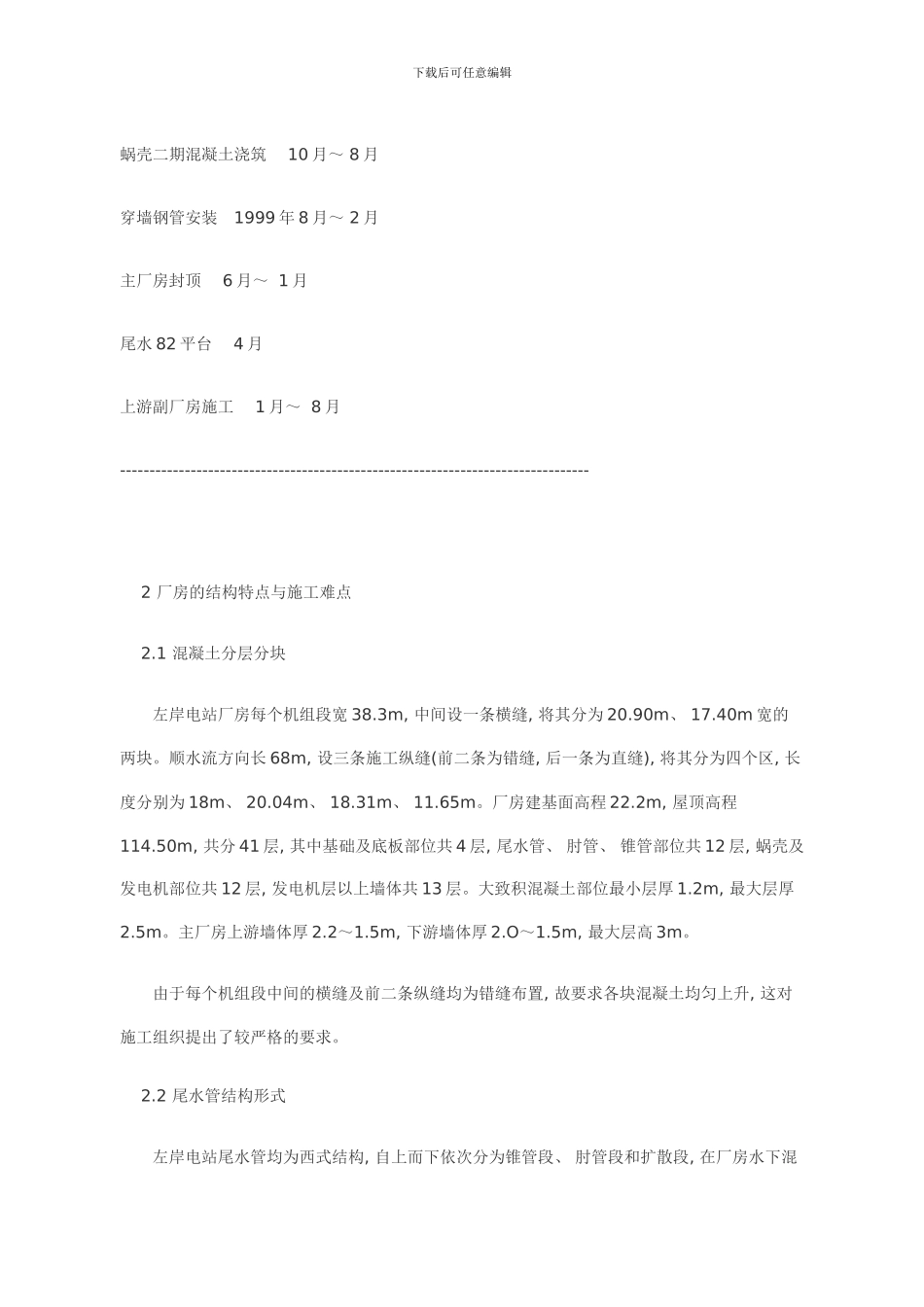

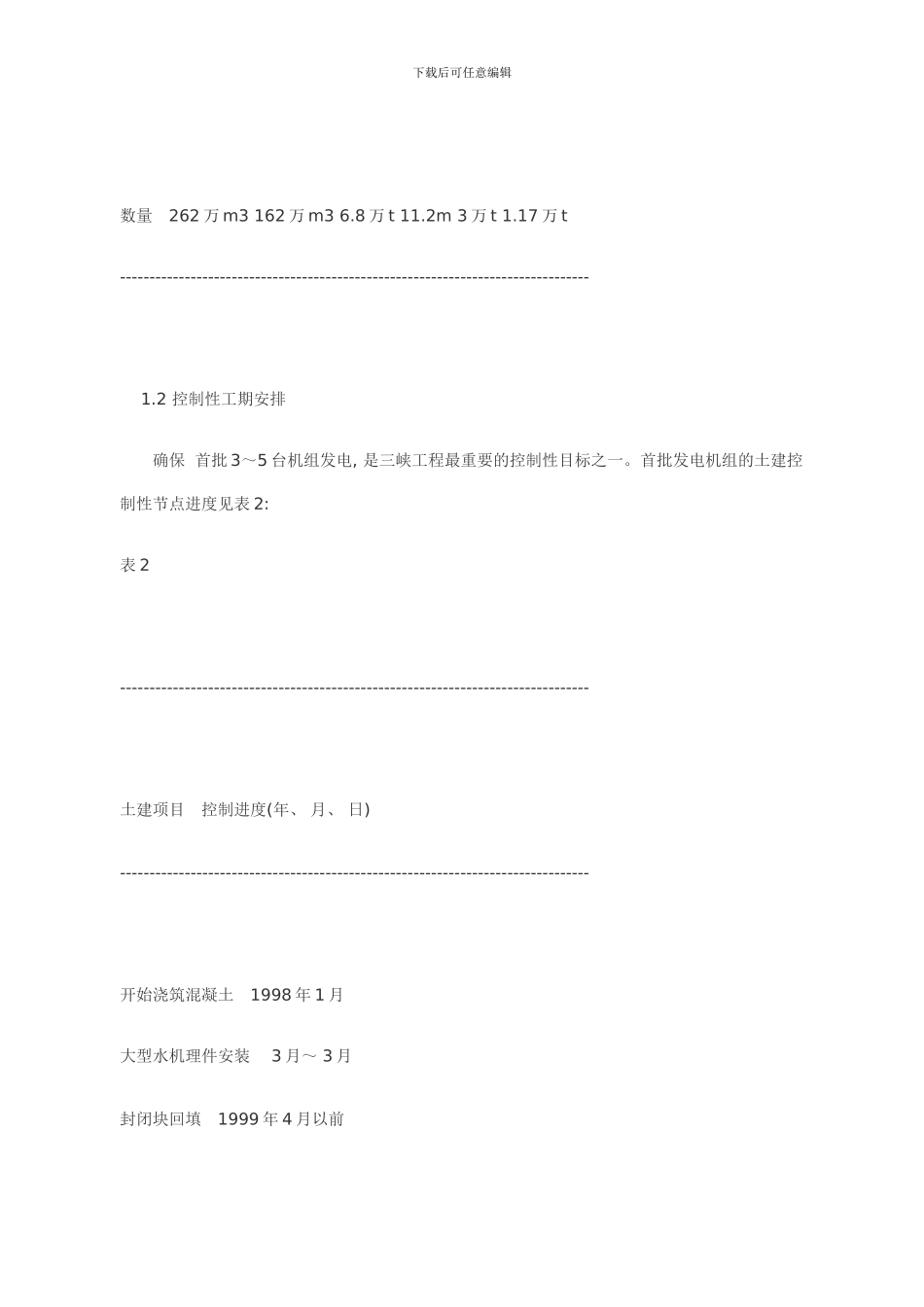

下载后可任意编辑 三峡左岸电站厂房混凝土施工技术 摘 要: 左岸电站厂房是三峡工程发电的关键项目, 结构复杂, 工程量大, 施工难度大。参建各方根据厂房混凝土的结构特点与施工难点、 采纳高架门机为主、 中小型门机为辅的混凝土施工方案, 狠抓关键部位混凝土施工技术及温控措施, 使工程形象和施工质量满足了合同要求。 1、 工程概述 1.1 工程范围及主要工程量 左岸电站厂房位于左岸厂房坝段下游, 属于坝后式厂房。共设 14 台机组(单机容量700MW)、 3 个安装间、 3 个排砂孔。左厂房总长度 643.7m, 沿坝轴线方向依次布置有厂前区、 安 I、 安Ⅱ、 1#～6#机组段、 安Ⅲ 7#～14#机组段, 右端在 48+680.50 处与左导墙交界; 顺水流方向则布置上游副厂房、 主厂房、 下游副厂房、 尾水闸墩、 尾水渠护坦。厂坝分缝线桩号为 20+118．主厂房顺水流长度 68m。厂房基础建基面高程为 22.00m, 尾水渠护坦部位按 1:5 反坡放至 20+438.75 处的 50m 平台。主厂房内在 93.3m 及 105.5m 处布置有大桥机二台、 小桥机二台, 屋顶高程为 114.5m。主要工程量见表 1。 表 1 左岸电站厂房主要工程量表 -------------------------------------------------------------------------------- 项目 土石方开挖 混凝土 钢筋 基础灌浆 机组埋件 金属结构 --------------------------------------------------------------------------------下载后可任意编辑 数量 262 万 m3 162 万 m3 6.8 万 t 11.2m 3 万 t 1.17 万 t -------------------------------------------------------------------------------- 1.2 控制性工期安排 确保 首批 3～5 台机组发电, 是三峡工程最重要的控制性目标之一。首批发电机组的土建控制性节点进度见表 2: 表 2 -------------------------------------------------------------------------------- 土建项目 控制进度(年、 月、 日) -------------------------------------------------------------------------------- 开始浇筑混凝土 1998 年 1 月 大型水机理件安装 3 月～ 3 月 封闭块回填 1999 年 4 月以前 下载后可任意编辑蜗壳二期混凝土浇筑 10 月～ 8 月 穿墙钢管安装 1999 年 8 月～ 2 月 主厂房封顶 6 月～ 1 月 尾水 82 平台 4 月 上游副厂房施工 1 月～ 8 月 -------------------...
