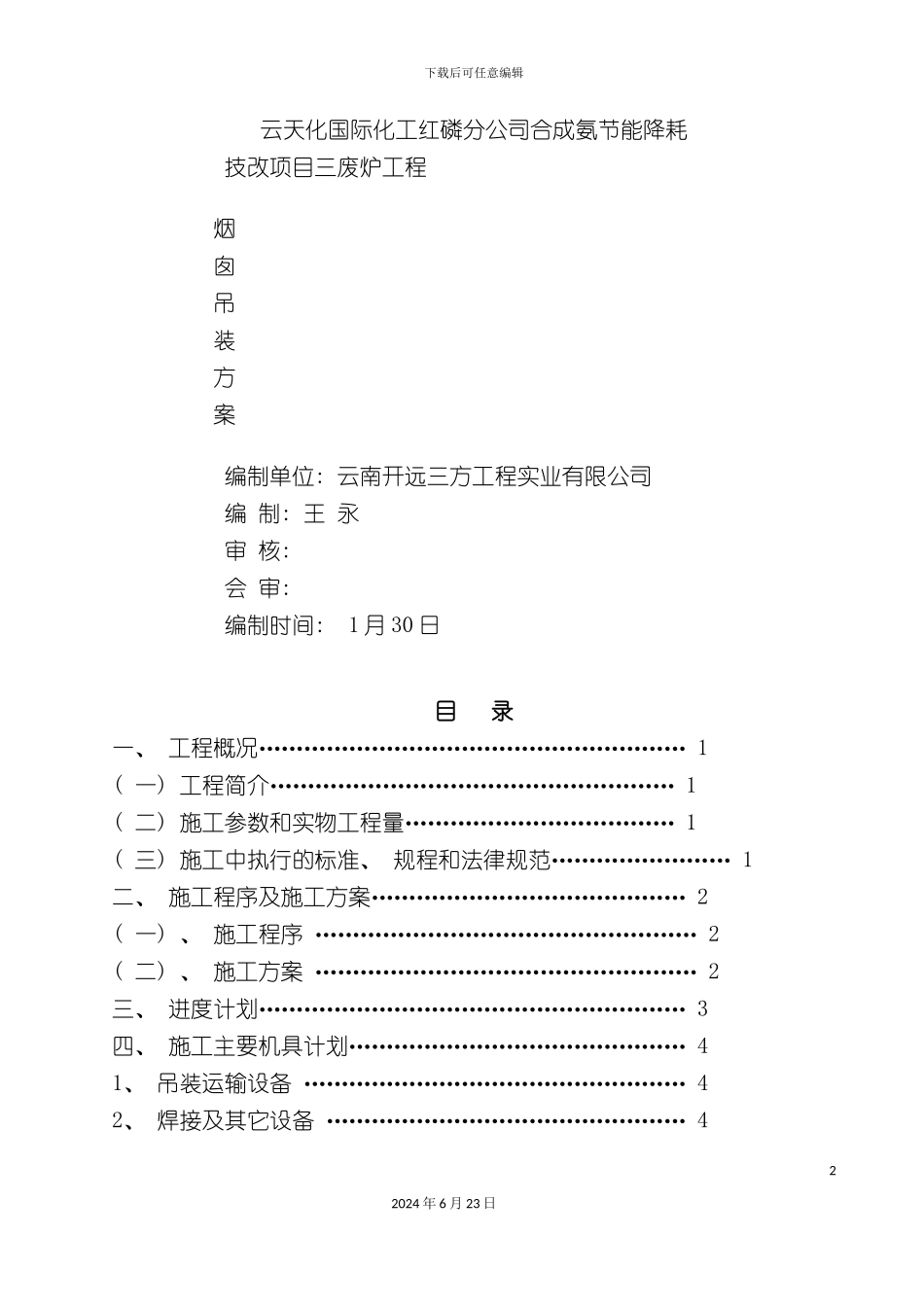

下载后可任意编辑三废炉工程烟囱吊装方案12024 年 6 月 23 日下载后可任意编辑云天化国际化工红磷分公司合成氨节能降耗技改项目三废炉工程烟囱吊装方案编制单位: 云南开远三方工程实业有限公司编 制: 王 永审 核: 会 审: 编制时间: 1 月 30 日目 录一、 工程概况………………………………………………… 1( 一) 工程简介……………………………………………… 1( 二) 施工参数和实物工程量……………………………… 1( 三) 施工中执行的标准、 规程和法律规范…………………… 1二、 施工程序及施工方案…………………………………… 2 ( 一) 、 施工程序 …………………………………………… 2 ( 二) 、 施工方案 …………………………………………… 2 三、 进度计划………………………………………………… 3 四、 施工主要机具计划……………………………………… 41、 吊装运输设备 …………………………………………… 42、 焊接及其它设备 ………………………………………… 422024 年 6 月 23 日下载后可任意编辑五、 主要资源供应计划……………………………………… 5六、 质量保证措施…………………………………………… 6( 一) 组织措施……………………………………………… 6( 二) 技术措施……………………………………………… 6七、 安全和文明施工………………………………………… 7( 一) 安全保证体系………………………………………… 7( 二) 安全措施……………………………………………… 7一、 工程概况( 一) 工程简介云天化国际化工红磷分公司合成氨节能降耗技改项目三废炉工程尾气钢烟囱制作安装工作内容有: 1 烟囱非标制作; 2 烟囱运输吊装;3 烟囱内外除锈刷漆防腐。烟囱安装在合成氨造气炉旁边, 施工是在不能影响开车的情况下进行, 施施工场地点狭窄, 交通不便, 属合成氨禁火区域, 为能够有计划、 有步骤的组织施工, 按时、 保质完成此项工程的施工任务, 特编制此施工方案。烟囱主体结构设计参数: 1．烟囱材料: Q235—A; 2．烟囱直径: 底部 Ф4000, 顶部 Ф2600; 3．烟囱高度: 40m4．最大壁厚: 底部 16㎜; 最小壁厚: 顶部 10㎜5．设备总重: 40 吨( 二) 烟囱施工参数及实物工程量1．烟囱采纳裙式支座固定, 裙座上底板厚 40㎜, 下底板厚 30㎜, 直径Ф4600㎜。2．烟囱的总高度为 40m, 筒体...
