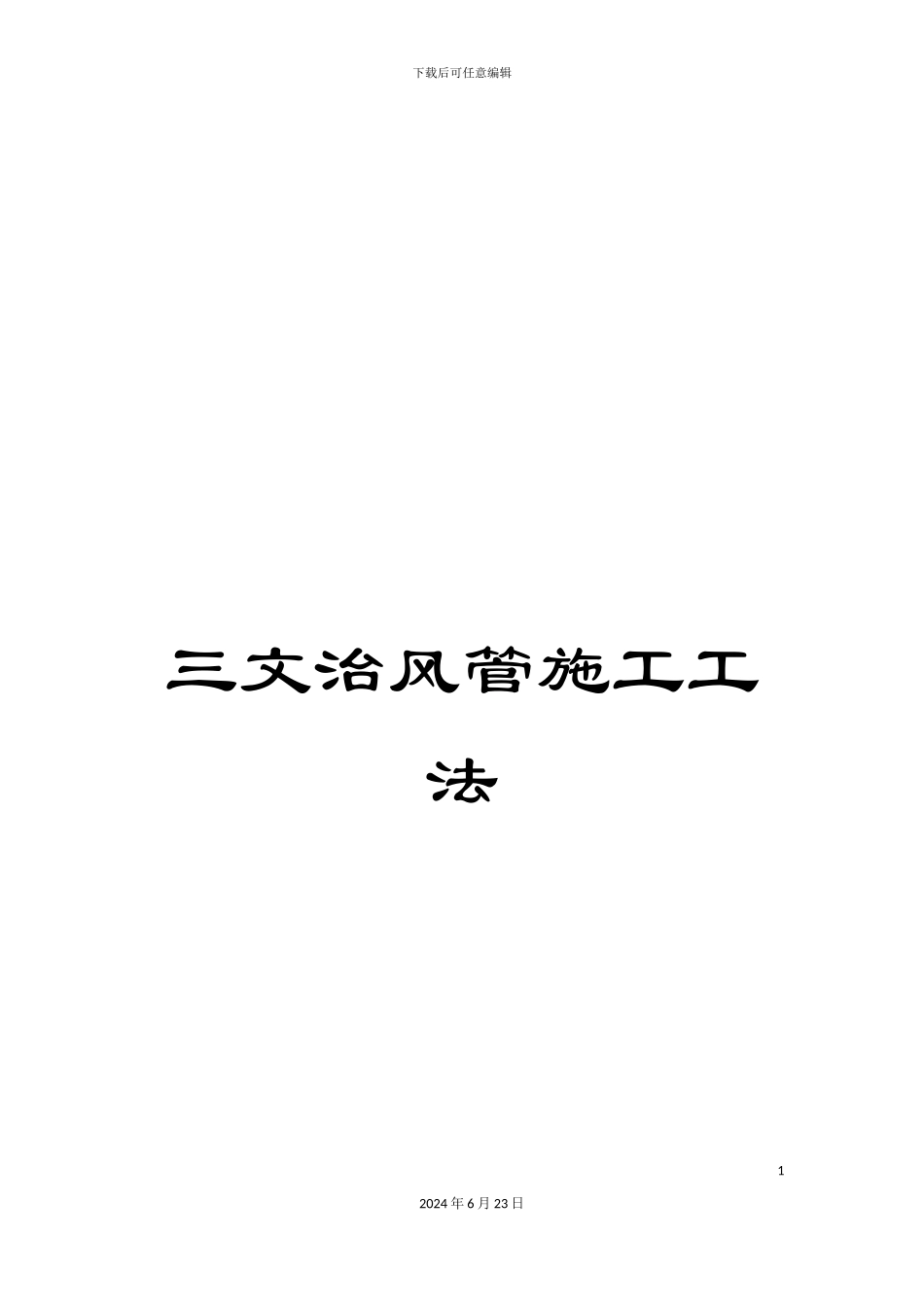

三文治风管施工工法

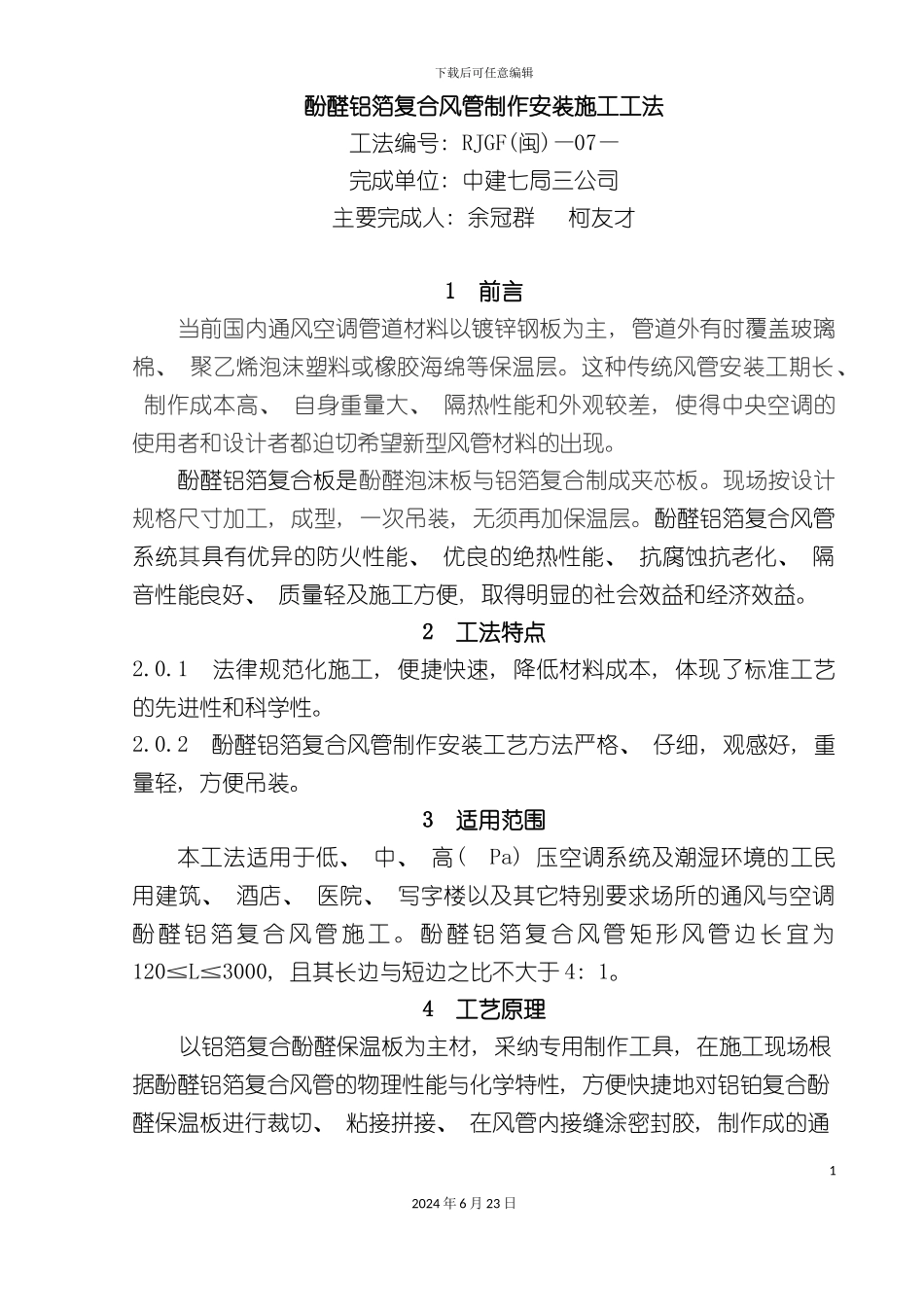

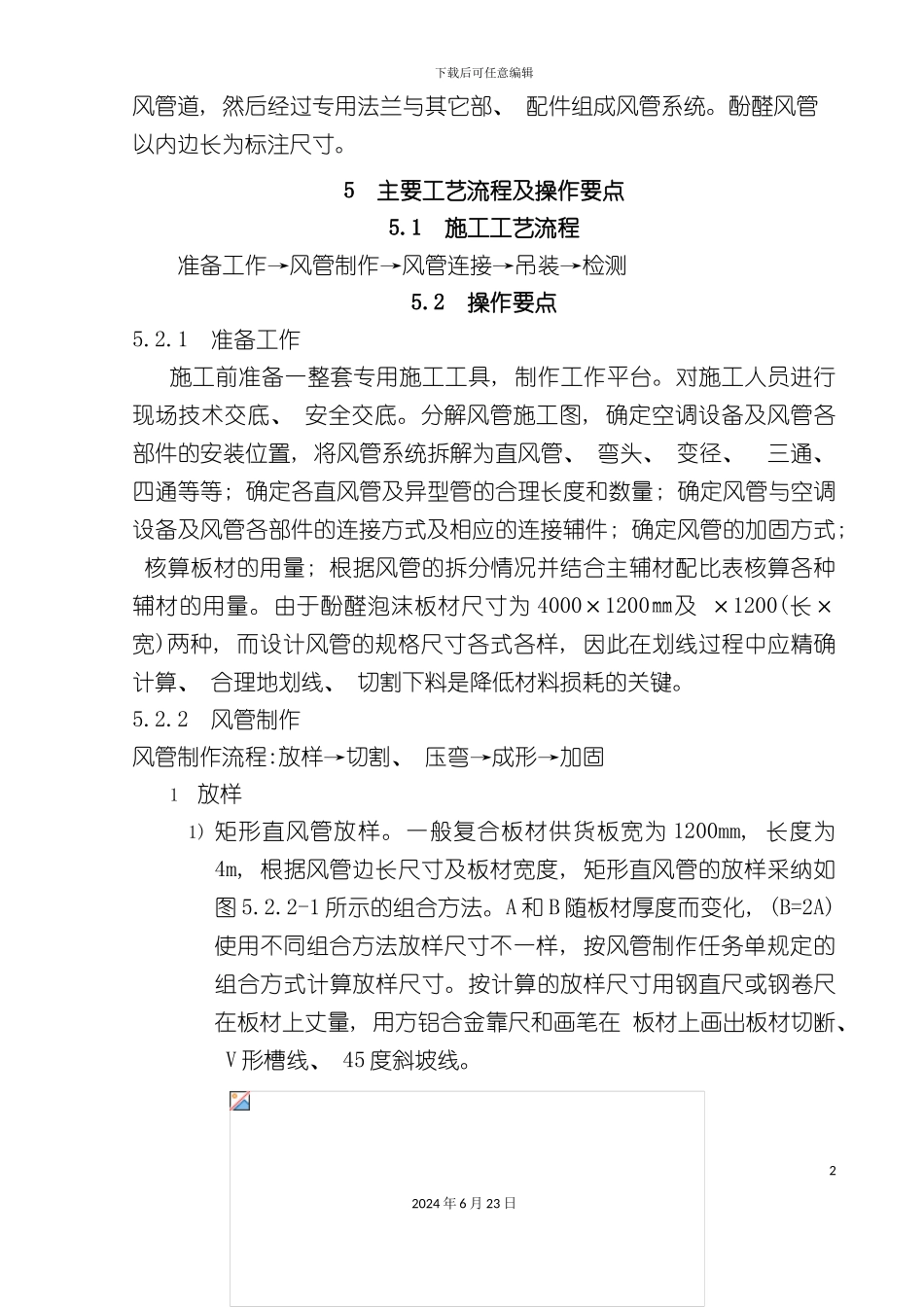

下载后可任意编辑三文治风管施工工法12024 年 6 月 23 日下载后可任意编辑酚醛铝箔复合风管制作安装施工工法工法编号: RJGF(闽)—07— 完成单位: 中建七局三公司主要完成人: 余冠群 柯友才1 前言当前国内通风空调管道材料以镀锌钢板为主, 管道外有时覆盖玻璃棉、 聚乙烯泡沫塑料或橡胶海绵等保温层。这种传统风管安装工期长、 制作成本高、 自身重量大、 隔热性能和外观较差, 使得中央空调的使用者和设计者都迫切希望新型风管材料的出现。酚醛铝箔复合板是酚醛泡沫板与铝箔复合制成夹芯板。现场按设计规格尺寸加工, 成型, 一次吊装, 无须再加保温层。酚醛铝箔复合风管系统其具有优异的防火性能、 优良的绝热性能、 抗腐蚀抗老化、 隔音性能良好、 质量轻及施工方便, 取得明显的社会效益和经济效益。2 工法特点2.0.1 法律规范化施工, 便捷快速, 降低材料成本, 体现了标准工艺的先进性和科学性。2.0.2 酚醛铝箔复合风管制作安装工艺方法严格、 仔细, 观感好, 重量轻, 方便吊装。3 适用范围本工法适用于低、 中、 高( Pa) 压空调系统及潮湿环境的工民用建筑、 酒店、 医院、 写字楼以及其它特别要求场所的通风与空调酚 醛 铝 箔 复 合 风 管 施 工 。 酚 醛 铝 箔 复 合 风 管 矩 形 风 管 边 长 宜 为120≦L≦3000, 且其长边与短边之比不大于 4: 1。4 工艺原理以铝箔复合酚醛保温板为主材, 采纳专用制作工具, 在施工现场根据酚醛铝箔复合风管的物理性能与化学特性, 方便快捷地对铝铂复合酚醛保温板进行裁切、 粘接拼接、 在风管内接缝涂密封胶, 制作成的通12024 年 6 月 23 日下载后可任意编辑风管道, 然后经过专用法兰与其它部、 配件组成风管系统。酚醛风管以内边长为标注尺寸。5 主要工艺流程及操作要点5.1 施工工艺流程准备工作→风管制作→风管连接→吊装→检测5.2 操作要点5.2.1 准备工作施工前准备一整套专用施工工具, 制作工作平台。对施工人员进行现场技术交底、 安全交底。分解风管施工图, 确定空调设备及风管各部件的安装位置, 将风管系统拆解为直风管、 弯头、 变径、 三通、 四通等等; 确定各直风管及异型管的合理长度和数量; 确定风管与空调设备及风管各部件的连接方式及相应的连接辅件; 确定风管的加固方式; 核算板材的用量; 根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。由于酚醛泡沫板材尺寸为 4000×1200...
