上杭县桩基工程监理细则

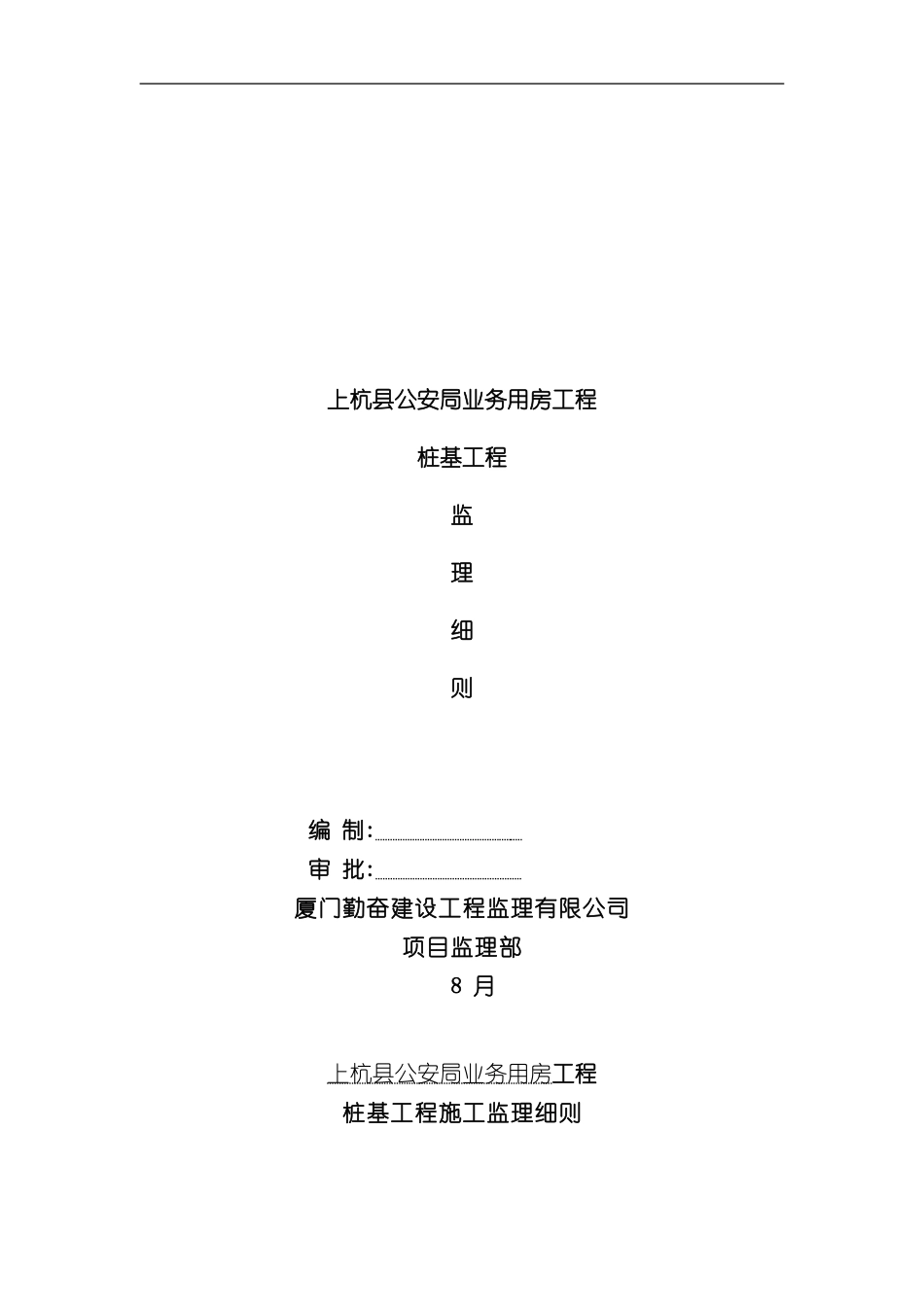

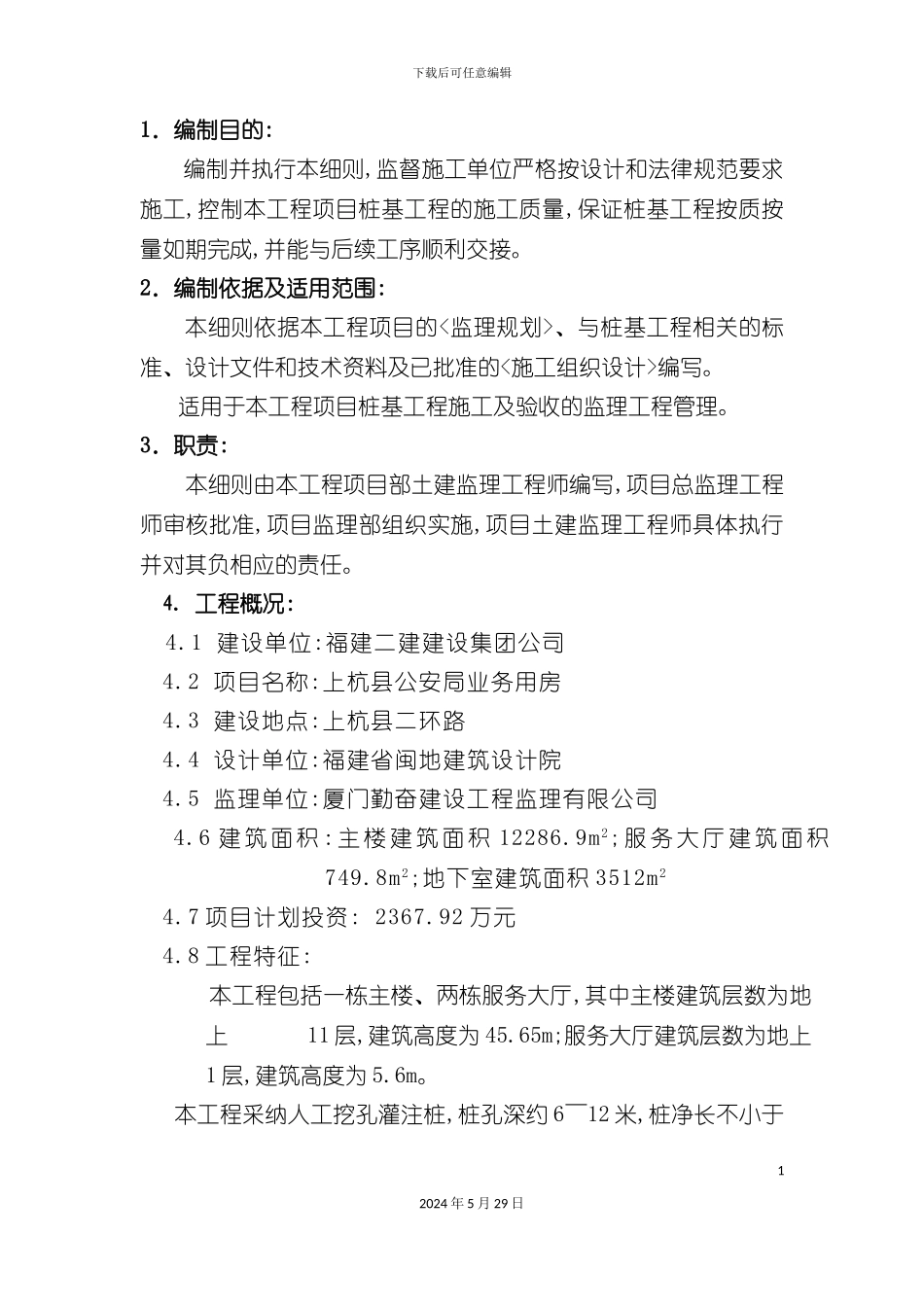

下载后可任意编辑上杭县桩基工程监理细则12024 年 5 月 29 日上杭县公安局业务用房工程桩基工程监理细则 编 制: 审 批: 厦门勤奋建设工程监理有限公司项目监理部 8 月上杭县公安局业务用房工程桩基工程施工监理细则下载后可任意编辑1．编制目的:编制并执行本细则,监督施工单位严格按设计和法律规范要求施工,控制本工程项目桩基工程的施工质量,保证桩基工程按质按量如期完成,并能与后续工序顺利交接。2．编制依据及适用范围:本细则依据本工程项目的<监理规划>、与桩基工程相关的标准、设计文件和技术资料及已批准的<施工组织设计>编写。适用于本工程项目桩基工程施工及验收的监理工程管理。3．职责: 本细则由本工程项目部土建监理工程师编写,项目总监理工程师审核批准,项目监理部组织实施,项目土建监理工程师具体执行并对其负相应的责任。4．工程概况: 4.1 建设单位:福建二建建设集团公司 4.2 项目名称:上杭县公安局业务用房 4.3 建设地点:上杭县二环路4.4 设计单位:福建省闽地建筑设计院4.5 监理单位:厦门勤奋建设工程监理有限公司4.6 建 筑 面 积 : 主 楼 建 筑 面 积 12286.9m2; 服 务 大 厅 建 筑 面 积 749.8m2;地下室建筑面积 3512m2 4.7 项目计划投资: 2367.92 万元4.8 工程特征: 本工程包括一栋主楼、两栋服务大厅,其中主楼建筑层数为地上 11 层,建筑高度为 45.65m;服务大厅建筑层数为地上1 层,建筑高度为 5.6m。 本工程采纳人工挖孔灌注桩,桩孔深约 6～12 米,桩净长不小于12024 年 5 月 29 日下载后可任意编辑6 米,持力层为中风化泥质粉砂岩,桩身砼强度为Ｃ 30,护壁混凝土为Ｃ 20,桩径为 800、900、1000,总桩数为 126 根。5．工作内容:5.1 监理工作流程:见图 1 图 1 、监理工作流程图 5.2 主要材料核定流程:见图 2 察院 不合格签发 B1 表图 2 、主要材料核定流程图 5.3 质量控制要点及目标值工程内容序号质量控制要点控制手段人工挖孔灌注1桩位轴线、水准基点测量复核龙门板2原材料(钢筋、水泥、砂、石、焊条等)检查出厂合格证、检测报告等3桩径、桩位、垂直度、扩大头尺寸尺量检查4桩底岩层鉴定、清碴孔底检查5钢筋笼制作安装检测、尺量检查,核查焊接接头检测报告22024 年 5 月 29 日施工单位材料报审,报审(监 A-05 、 A9 表 ), 提监理审核,征求业主意见,签回报审表,施工单位采购进场报审表(A9 表),附数量清单、质量证监理核验见证取样...
