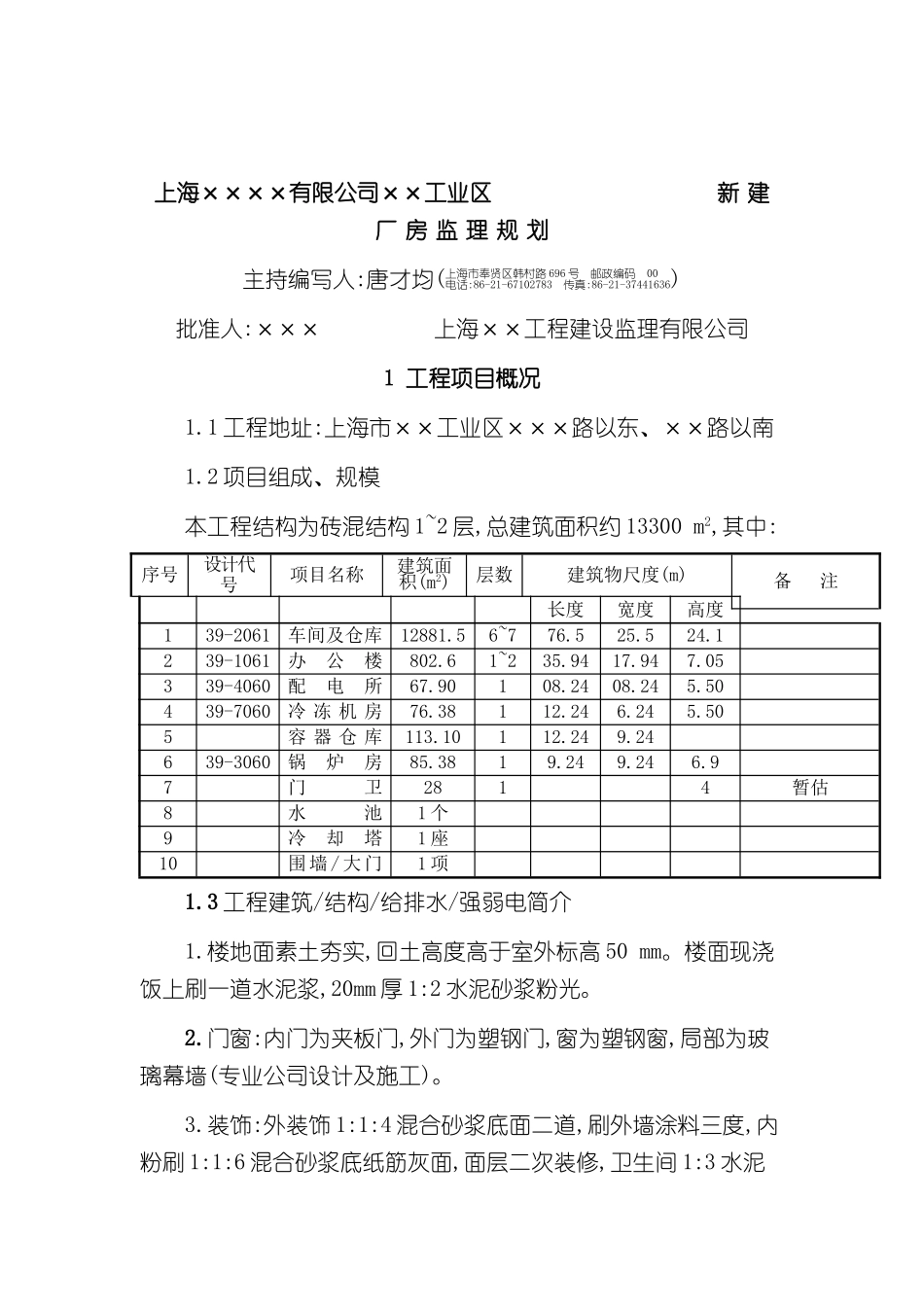

下载后可任意编辑上海工业区新建厂房工程监理规划12024 年 5 月 29 日上海××××有限公司××工业区 新 建厂 房 监 理 规 划主持编写人:唐才均(上海市奉贤区韩村路 696 号 邮政编码 00 电话:86-21-67102783 传真:86-21-37441636)批准人:××× 上海××工程建设监理有限公司1 工程项目概况1.1 工程地址:上海市××工业区×××路以东、××路以南1.2 项目组成、规模本工程结构为砖混结构 1~2 层,总建筑面积约 13300 m2,其中:序号设计代号项目名称建筑面积(m2)层数建筑物尺度(m)备 注长度宽度高度139-2061车间及仓库12881.56~776.525.524.1239-1061办公楼802.61~235.9417.947.05339-4060配电所67.90108.2408.245.50439-7060冷 冻 机 房76.38112.246.245.505容 器 仓 库113.10112.249.24639-3060锅炉房85.3819.249.246.97门卫2814暂估8水池1 个9冷却塔1 座10围墙 / 大门1 项1.3 工程建筑/结构/给排水/强弱电简介1.楼地面素土夯实,回土高度高于室外标高 50 mm。楼面现浇饭上刷一道水泥浆,20mm 厚 1:2 水泥砂浆粉光。2.门窗:内门为夹板门,外门为塑钢门,窗为塑钢窗,局部为玻璃幕墙(专业公司设计及施工)。3.装饰:外装饰 1:1:4 混合砂浆底面二道,刷外墙涂料三度,内粉刷 1:1:6 混合砂浆底纸筋灰面,面层二次装修,卫生间 1:3 水泥下载后可任意编辑砂浆刮糙,面层用户自理。4.屋面:找坡 3%,现浇屋面板上 100 mm 厚粉煤灰加气混凝土块,最薄处 60 mm 厚,20 mm 厚 1:2.5 水泥砂浆找平,PVC 防水卷材。5.基础构造;本工程基础为钢筋混凝土预制方桩,独立承台加基础拉梁:混凝土设计强度:垫层为 ClO/基础为 C20/构造柱和大梁为 C25,防潮层以下砖为 MUlO 实心砖,M5 水泥砂浆砌筑,防潮层以上用 MUlO 多孔粘土砖。基础埋深 -1.30m ~-1.65m,本工程室内地坪标高±0.000 相当于绝对标高 5.20 m,室内外高差 0.45m。6.主体结构:一、二层梁、柱,板混凝土强度等级为 C25,砖墙一般用 MUlO 多孔砖,M5.0 混合砂浆砌筑。7.给排水、电气概况8.室内给水管采纳 UPVC 给水管,承插粘接,室外采纳镀锌钢管,丝扣连接。9.室内消防管采纳镀锌钢管,丝扣连接,室外消防管采纳铸铁管,石棉水泥接口。10.排水管:废水和污水管室内采纳 UPVC 排水管,室外雨水管及污水管为 UPVC 排水管。11.电气工程:电源为 380/220V 供电,室内电线管暗敷,采纳阻燃型硬质塑料管。1.4 工程特点概述总平面示意图(另详)此项目 1...
