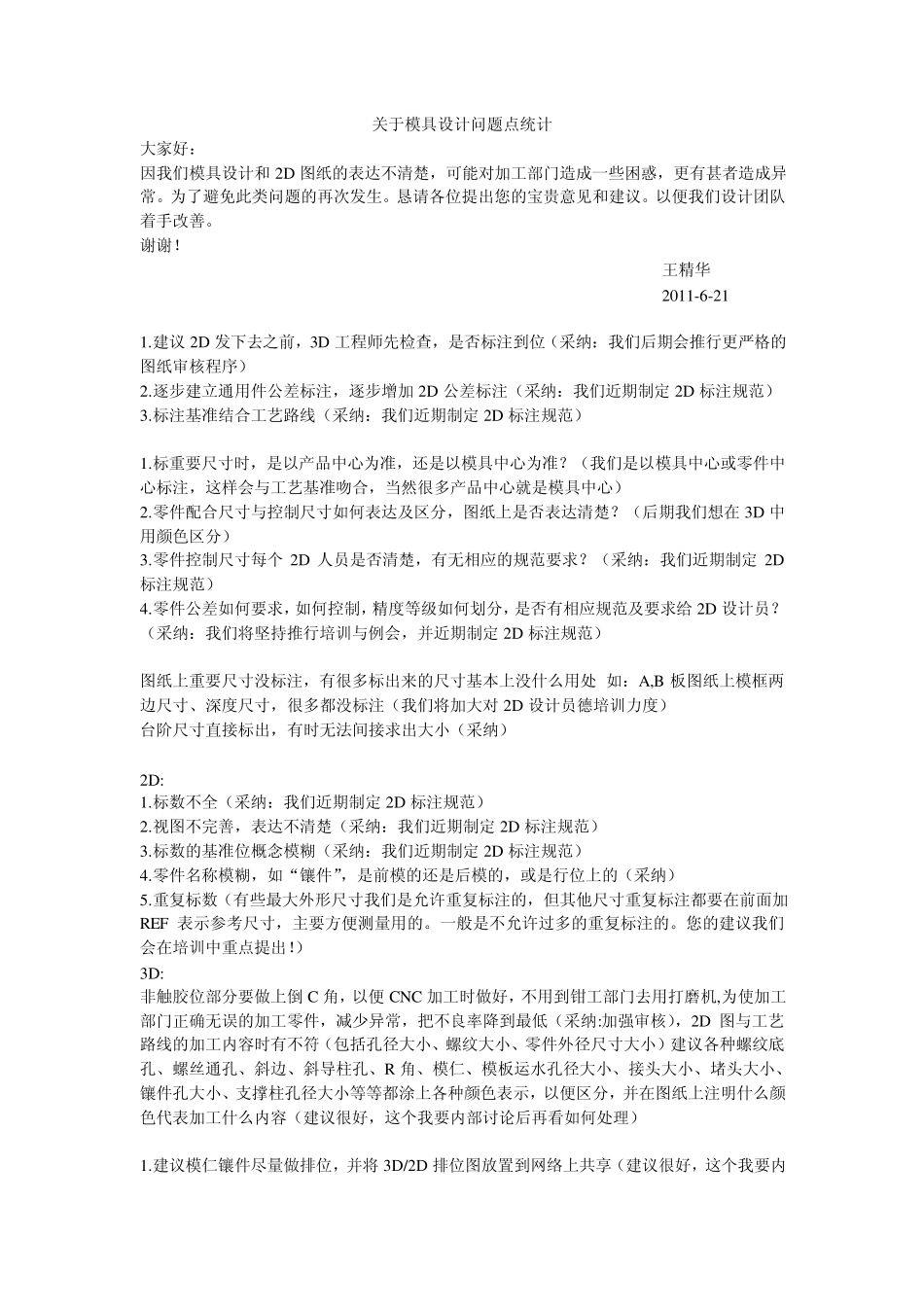

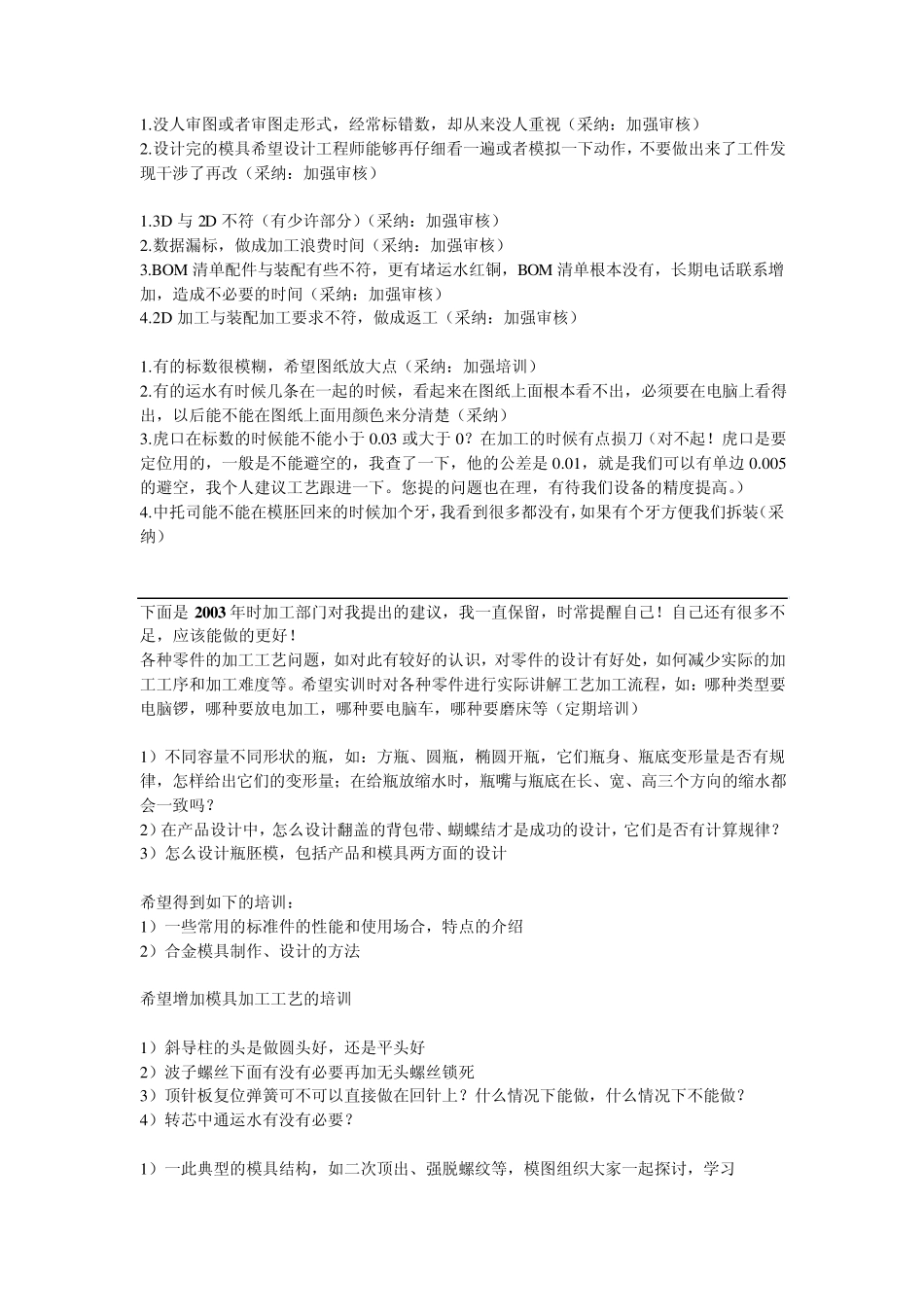

关于模具设计问题点统计 大家好： 因我们模具设计和 2D 图纸的表达不清楚，可能对加工部门造成一些困惑，更有甚者造成异常。为了避免此类问题的再次发生。恳请各位提出您的宝贵意见和建议。以便我们设计团队着手改善。 谢谢！ 王精华 2011-6-21 1.建议 2D 发下去之前，3D 工程师先检查，是否标注到位（采纳：我们后期会推行更严格的图纸审核程序） 2.逐步建立通用件公差标注，逐步增加 2D 公差标注（采纳：我们近期制定 2D 标注规范） 3.标注基准结合工艺路线（采纳：我们近期制定 2D 标注规范） 1.标重要尺寸时，是以产品中心为准，还是以模具中心为准？（我们是以模具中心或零件中心标注，这样会与工艺基准吻合，当然很多产品中心就是模具中心） 2.零件配合尺寸与控制尺寸如何表达及区分，图纸上是否表达清楚？（后期我们想在3D 中用颜色区分） 3.零件控制尺寸每个2D 人员是否清楚，有无相应的规范要求？（采纳：我们近期制定 2D标注规范） 4.零件公差如何要求，如何控制，精度等级如何划分，是否有相应规范及要求给2D 设计员？（采纳：我们将坚持推行培训与例会，并近期制定 2D 标注规范） 图纸上重要尺寸没标注，有很多标出来的尺寸基本上没什么用处 如：A,B 板图纸上模框两边尺寸、深度尺寸，很多都没标注（我们将加大对 2D 设计员德培训力度） 台阶尺寸直接标出，有时无法间接求出大小（采纳） 2D: 1.标数不全（采纳：我们近期制定 2D 标注规范） 2.视图不完善，表达不清楚（采纳：我们近期制定 2D 标注规范） 3.标数的基准位概念模糊（采纳：我们近期制定 2D 标注规范） 4.零件名称模糊，如“镶件”，是前模的还是后模的，或是行位上的（采纳） 5.重复标数（有些最大外形尺寸我们是允许重复标注的，但其他尺寸重复标注都要在前面加REF 表示参考尺寸，主要方便测量用的。一般是不允许过多的重复标注的。您的建议我们会在培训中重点提出！） 3D: 非触胶位部分要做上倒 C 角，以便 CNC 加工时做好，不用到钳工部门去用打磨机,为使加工部门正确无误的加工零件，减少异常，把不良率降到最低（采纳:加强审核），2D 图与工艺路线的加工内容时有不符（包括孔径大小、螺纹大小、零件外径尺寸大小）建议各种螺纹底孔、螺丝通孔、斜边、斜导柱孔、R 角、模仁、模板运水孔径大小、接头大小、堵头大小、镶件孔大小、支撑柱孔径大小等等都涂上各种颜色表示，以便区分，并在图纸上注明什么颜色代...
