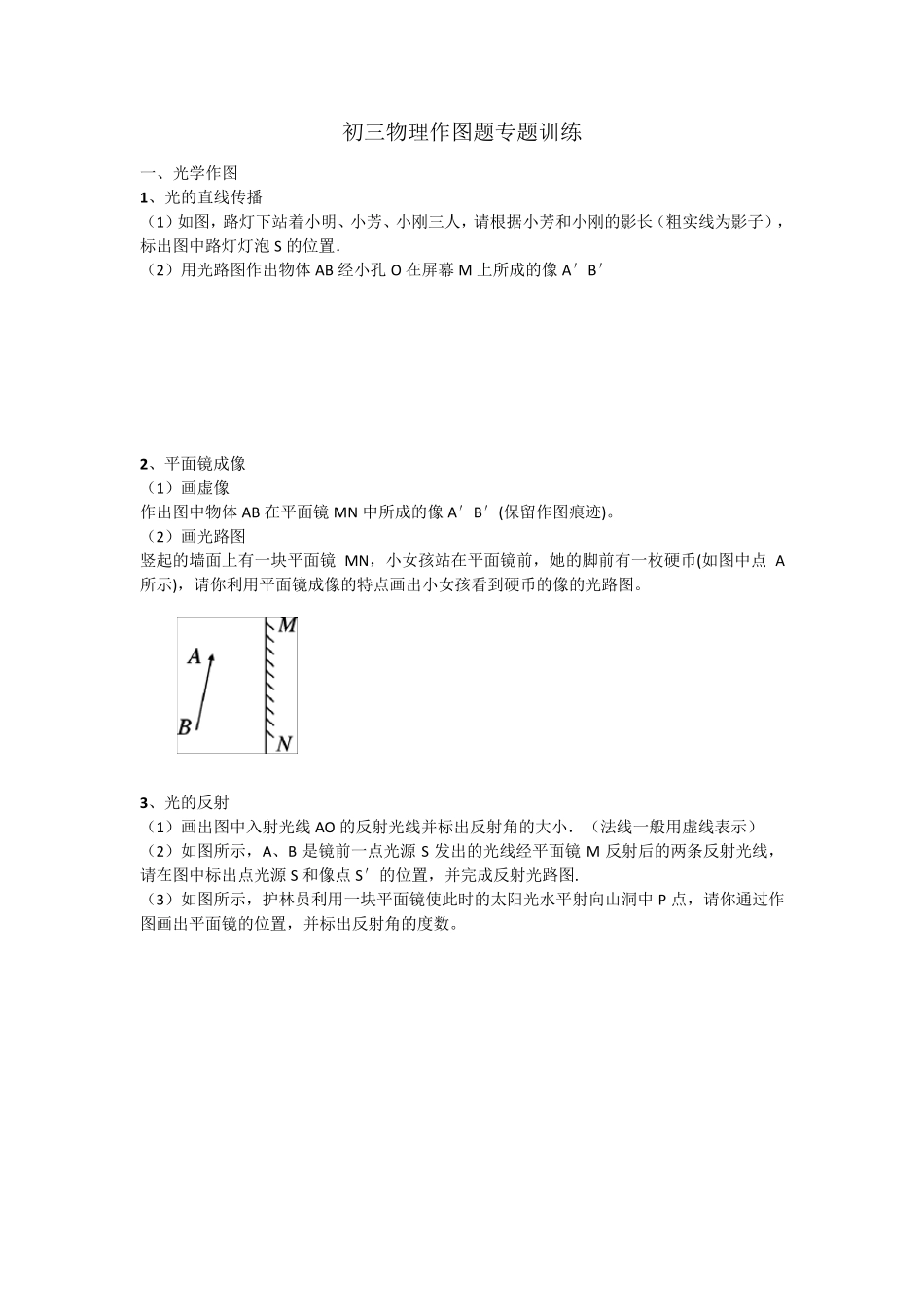

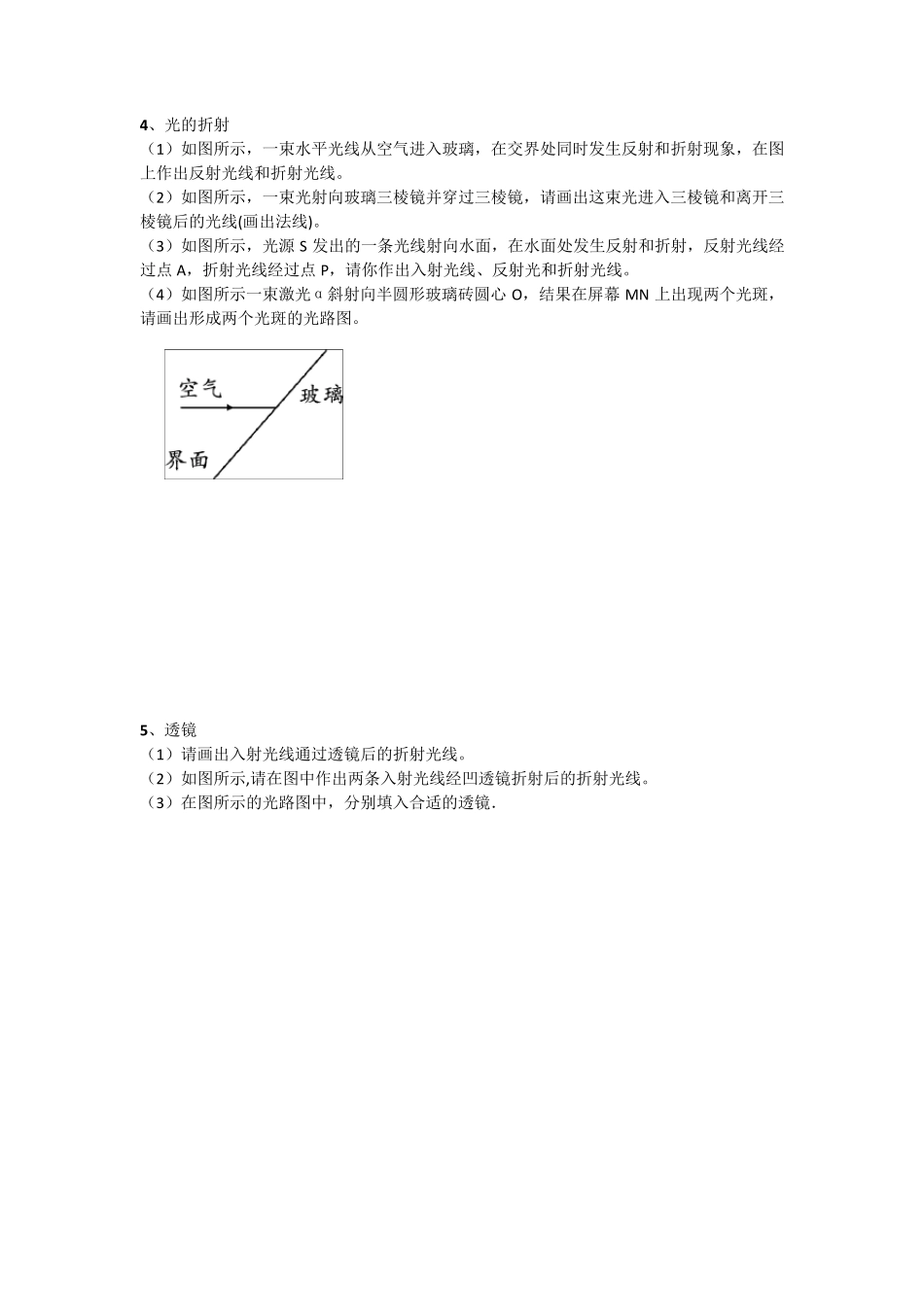

初三物理作图题专题训练 一、光学作图 1、光的直线传播 （1）如图，路灯下站着小明、小芳、小刚三人，请根据小芳和小刚的影长（粗实线为影子），标出图中路灯灯泡S 的位置． （2）用光路图作出物体AB 经小孔O 在屏幕M 上所成的像A′B′ 2、平面镜成像 （1）画虚像 作出图中物体AB 在平面镜MN 中所成的像A′B′(保留作图痕迹)。 （2）画光路图 竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点 A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。 3、光的反射 （1）画出图中入射光线 AO 的反射光线并标出反射角的大小．（法线一般用虚线表示） （2）如图所示，A、B 是镜前一点光源 S 发出的光线经平面镜M 反射后的两条反射光线，请在图中标出点光源 S 和像点 S′的位置，并完成反射光路图. （3）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你通过作图画出平面镜的位置，并标出反射角的度数。 4、光的折射 （1）如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。 （2）如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线(画出法线)。 （3）如图所示，光源S 发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光和折射光线。 （4）如图所示一束激光α斜射向半圆形玻璃砖圆心 O，结果在屏幕 MN 上出现两个光斑，请画出形成两个光斑的光路图。 5、透镜 （1）请画出入射光线通过透镜后的折射光线。 （2）如图所示,请在图中作出两条入射光线经凹透镜折射后的折射光线。 （3）在图所示的光路图中，分别填入合适的透镜． 二、力学作图 1、画指定力的示意图 （1）如图所示，请画出所受的重力G 和球对墙面的压力F 的示意图． （2）如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图． 2、画受力分析图 （1）请画出木块在斜面上匀速下滑时的受力示意图。 （2）请在图中画出小球所受力的示意图。 （3）如图所示，物体 A 处于静止状态，小车在拉力F 作用下向右加速运动。请在图中画出物体 A 所受的支持力N 和摩擦力f的示意图(力的作用点图中已标出)。 3、杠杆类作图 （1）用力F1 把门推开，弹性绳会被拉长，如图所示，门处于...
