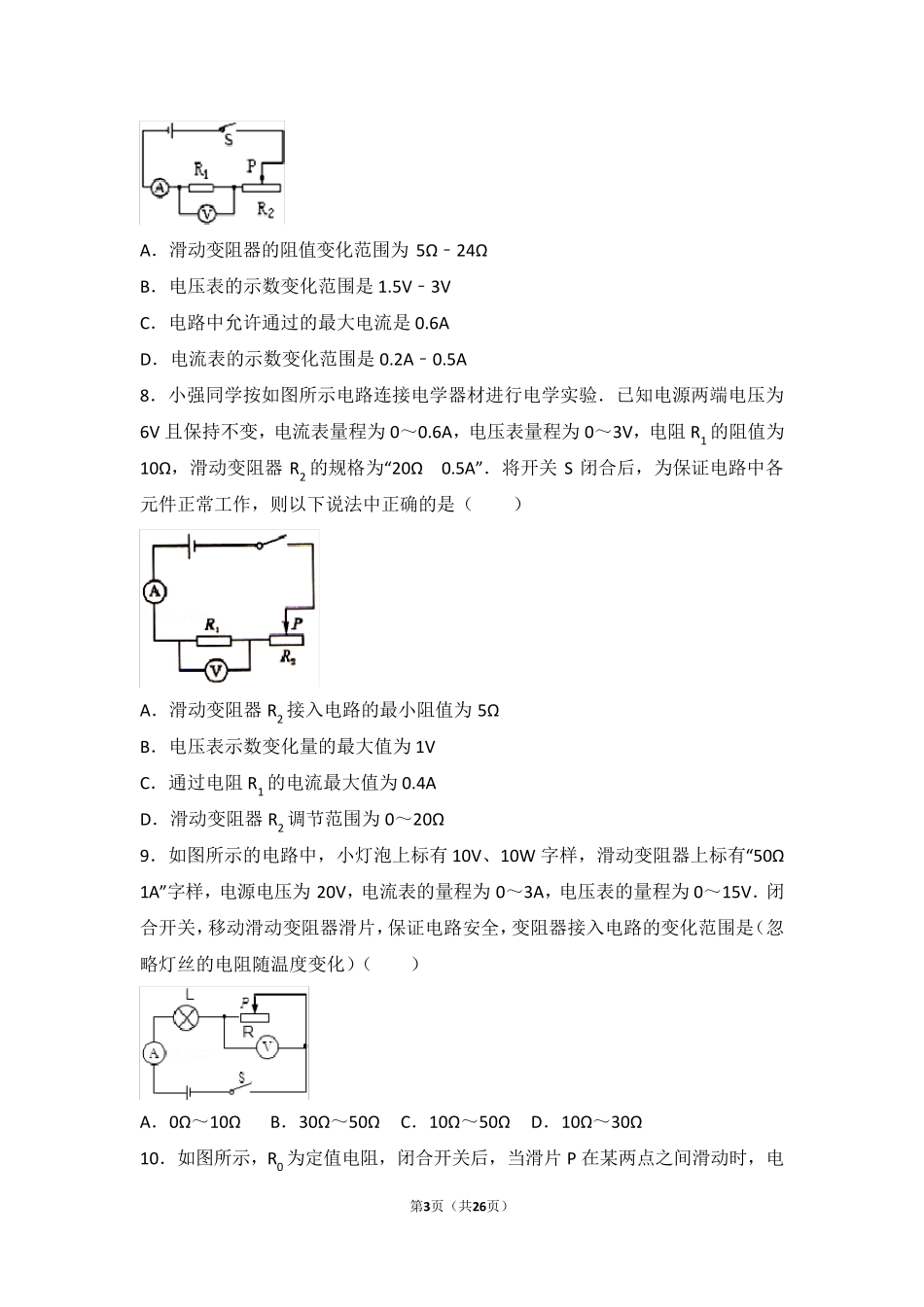

初中物理每周一测——电学极值范围类_第3页
3/26
第1页(共26页) “好萌”老师每周一测——电学极值范围类 1.小敏图象设计了如图所示的电路,他用的电源电压是 6V 保持不变,选的电流表的量程为 0~0.6A.电压表的量程为 0~3V,定值电阻 R1 的规格为“10Ω 0.5A”,滑动变阻器 R2 的规格为“20Ω 1A”.闭合开关在保证电路安全的情况下,下列做法正确的是( ) ①变阻器 R2 接入电路的阻值允许变化的范围可以为 10Ω~20Ω ②电阻 R1 消耗功率允许的变化范围是 0.4W~0.9W ③电流表示数允许的变化范围可以为 0.3A~0.5A ④电路消耗总功率允许的变化范围可以为 1.2W~3W. A.只有①、②正确 B.只有③、④正确 C.只有①、③、④正确 D.只有①、②、④正确 4.如图的电路中,灯 L 标有“3V 6Ω”、滑动变阻器 R 上标有“50Ω 1A”的字样,电压表量程为 0~3V,电流表的量程为 0~0.6A,电源电压恒为 4.5V.为了保证电路中各元件安全工作,闭合开关时,滑动变阻器接入电路的阻值变化范围应控制在(不考虑温度对电阻的影响)( ) A.2.5Ω~20Ω B.2.5Ω~12Ω C.3Ω~12Ω D.12Ω~20Ω 5.如图所示电路,电阻 R1 标有“6Ω 1A”,R2 标有“3Ω 1.2A”,电流表 A1、A2 的量程均为 0~3A,电压表量程 0~15V,在 a、b 间接入电压可调的直流电源.闭合开关 s 后,为保证 R1、R2 均不损坏,则允许加的电源电压和通过电流表 A1 的电流不得超过( ) 第2页(共26页) A.9V 1A B.3.6V 1.8A C.9.6V lA D.3.6V 0.6A 6.如图所示是小明设计的一个简易电子身高测量仪的示意图.其中,电源电压恒为6V,保护电阻R0=20Ω;R 是一只固定着的、竖直放置的硬电阻棒、总长为40cm,其接入电路的电阻与接入电路的棒长成正比;金属杆 cd 和 MP(右端 P是滑片)与电路接触良好,电阻不计.小明用该测量仪对小聪、小英和小亮的身高进行了测量,其数据见如表.若已知小英测量时,滑片恰在电阻棒 ab 的中点位置,根据题中提供的信息可知( ) 小聪 小英 小亮 A 表示数 I/A 0.20 0.15 0.12 V 表示数 U/V 2.0 3.0 3.6 身高h/m 1.6 A.电阻棒的总电阻是20Ω B.小聪的身高是1.5m,小亮的身高是1.7m C.小聪的身高是1.7m,小亮的身高是1.5m D.从理论上分析,该测量仪的身高测量范围是1.2~1.8m 7.如图所示电路,已知电流表的量程为0~0.6A,电压表的量程为0~3V,定值电阻R1 阻值为6Ω,滑动变阻器 R2...
