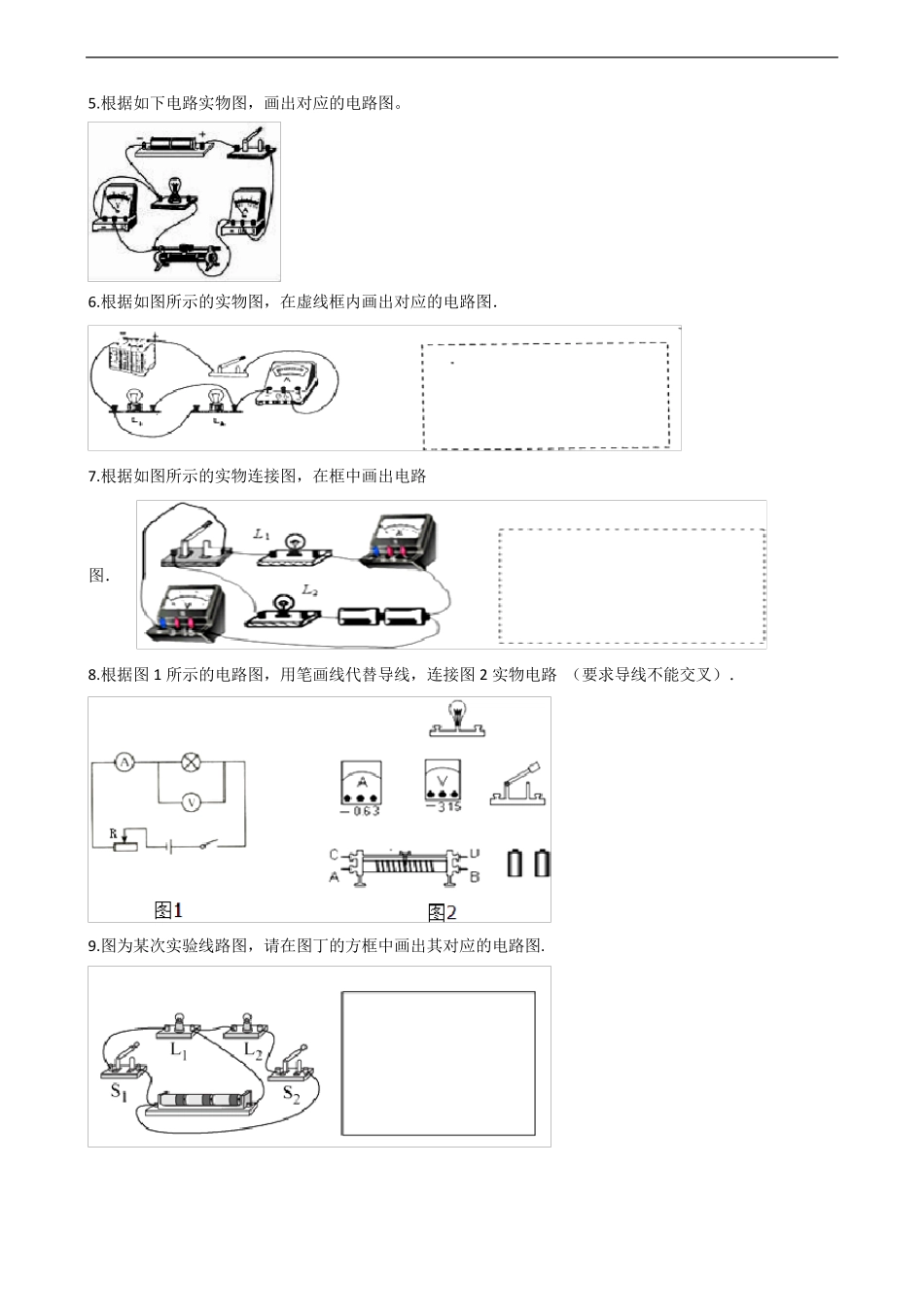

初中物理电学作图题试卷 一、作图题（共 19 题；共 95 分） 1.在实验室，小明连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图，并标明 L1 和 L2。 2.请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图． 3.根据如图所示的电路图，用笔画线代替导线，连接实物电路． 4.根据实物图，画出相应的电路图． 5.根据如下电路实物图，画出对应的电路图。 6.根据如图所示的实物图，在虚线框内画出对应的电路图． 7.根据如图所示的实物连接图，在框中画出电路图． 8.根据图1 所示的电路图，用笔画线代替导线，连接图2 实物电路 （要求导线不能交叉）． 9.图为某次实验线路图，请在图丁的方框中画出其对应的电路图. 10.请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图． 11.（2015•永州）请根据图中所示的实物图，画出对应的电路图． 12.如图甲所示，已知通过灯L1 的电流为0.4A，通过灯L2 的电流为0.6A. 要求： ①用电流表A2 测量干路电流，A1 测量通过灯L1 中的电流，用铅笔画线代替导线，把图所示的实物元件连接起来，导线不准交叉. ②在图乙中标出电流表A2 的指针位置，并标出A2 所用的接线柱. 13.根据电路图连接实物图． 14.请根据图中所示的实物图，画出对应的电路图． 15.根据如图的实物图，在虚线框中画出对应的电路图 . 16.下图所示是两个灯泡的连接情况,请画出相应的电路图. 17.按下边连接的电路，画出电路图（要求连线要横平竖直，尽量使电路图简洁美观 ） 18.根据某电路的实物连接图，请在虚线框内画出这个电路的电路图． 答案解析部分 一、作图题 1.【答案】解： 2.【答案】解:如图所示: 3.【答案】解：如图所示： 4.【答案】解：由实物电路图可知，三灯泡并联，然后与电源、开关串联组成电路，如下图所示： 5.【答案】解:如图所示: 6.【答案】解：两灯泡并联，开关控制整个电路，电流表测量干路中的电流，按要求画出电路图即可．如图所示： 7.【答案】解：从电源正极出发，依次经过电流表、灯泡L1、开关、L2 ， 然后回到电源负极，电压表并联在灯泡L1 和电流表、开关两端，如图所示： 8.【答案】解：先串联好电池组，根据电流流向法，先从正极出发依次串联开关S、灯泡L、电流表（用大量程）、滑动变阻器（一上一下的接入）回到负极，然后把电压表并联在灯L 两端（选小量程 0﹣3V），如下图所示： 9.【答案】解:如图所示： 10.【答案】解：从...
