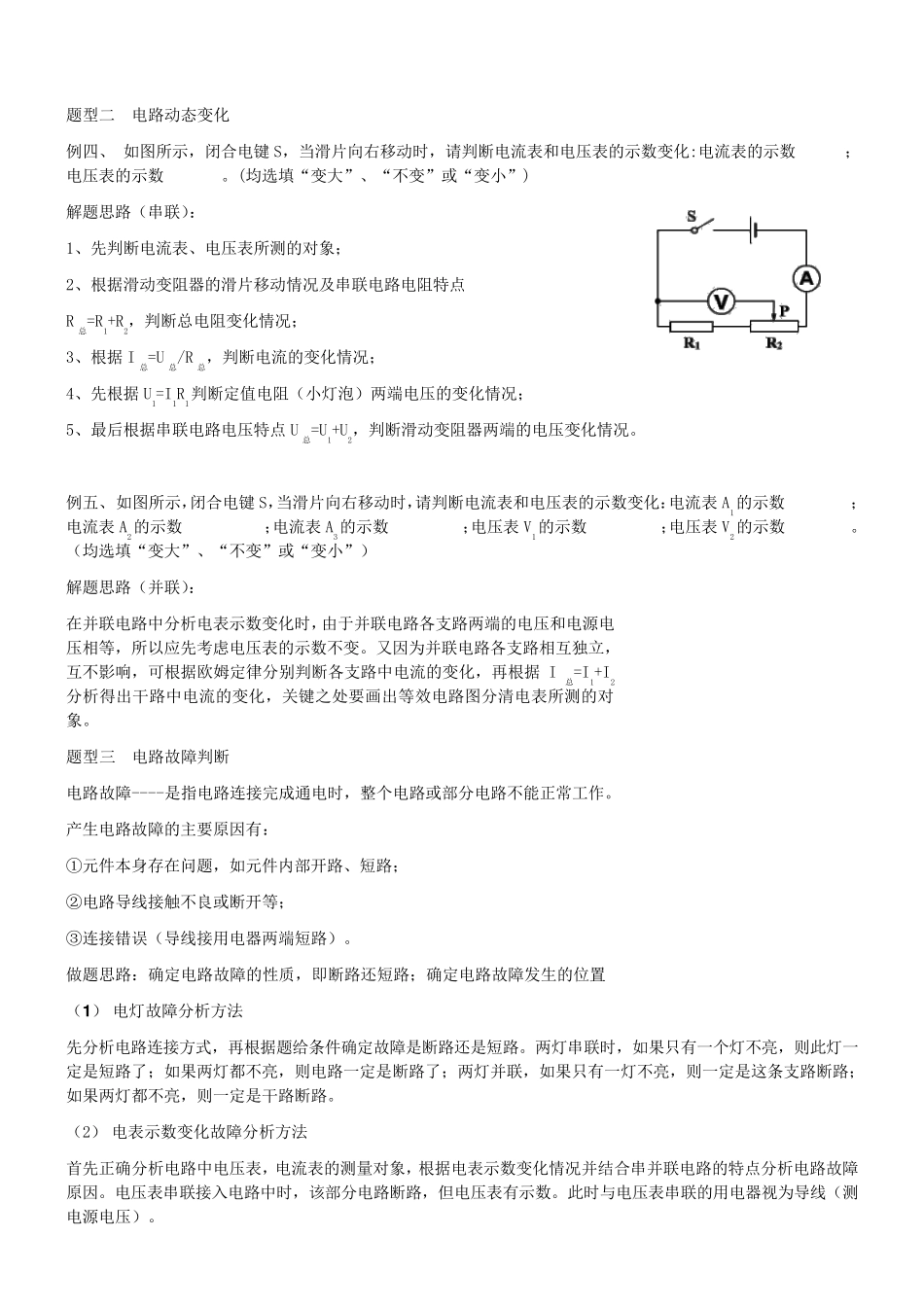

R0 A S R V 物理专题 《电学》 题型一 电路计算 例一、（2010•南京）如如图所示，电源电压恒定．闭合开关 S1、S2，电压表示数为 9V，电流表示数为 1.5A；断开开关 S2，电压表示数为 6V．则 Rl和 R2 的阻值分别是（ ） A、6Ω ，2Ω B、6Ω ，3Ω C、4Ω ，2Ω D、4Ω ，3Ω 解题思路： 第一步：仔细审题，弄清四个问题。弄清电路结构（串联、并联）；弄清各表（电流表、电压表）测量对象；弄清滑动变阻器接入电路部分（一上一下）；弄清题目已知条件和物理过程（开关通断和滑片移动）。 第二步；画出等效电路。首先将因短路或开路等不工作的用电器删除；进一步方便判断，可以将电压表看做开路，电流表看做导线；明确电路结构后，将对面的电表还原到位置，确定其测量对象。 第三步：进行电路分析：根据相应电路结构特点进行分析（串联电路电流处处相等、并联各支路电压相等）；利用欧姆定律计算已知量和未知量的关系。 例二、 如图所示，当开关 S 闭合后，滑动变阻器的滑片在b 端时，电压表示数为 9V，电流表示数为 0.15A；滑片 P 在中点c 时电压表的示数为 6V。 求：（1）滑动变阻器 R1 的最大阻值； （2）电源电压和 R2 的阻值。 例三、某同学做电学实验时，实验电路如图所示，已知他所用的电流表量程为 0 至0.6A，电压表的量程为 0 至3V，电源电压为 6V 保持不变，滑动变阻器的最大阻值为 50Ω ，定值电阻 R0 为 10Ω ，S 闭合后，在实验操 作无 误的情 况 下，正 确的说 法 是： A、电流表最大示数 0.6A B、滑动变阻器消 耗 的最小 功 率 为 0 C、电压表的最小 示数为 1V D、电阻 R0 消 耗 的最大功 率 为 1.8W 解题思路：电学计算题中常 常 遇 到一些 电路保护 问题，这 类 问题往 往 涉 及 到电流表、电压表、滑动变阻器、灯泡 等的保护 。碰 到这 类 问题时，充 分运 用电学规 律和数学中的不等式 ，一般 会 使 问题得 到解决 。 题型二 电路动态变化 例四、 如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”) 解题思路（串联）： 1、先判断电流表、电压表所测的对象； 2、根据滑动变阻器的滑片移动情况及串联电路电阻特点 R总=R1+R2，判断总电阻变化情况； 3、根据 I总=U总/R总，判断电流的变化情况； 4、先...
