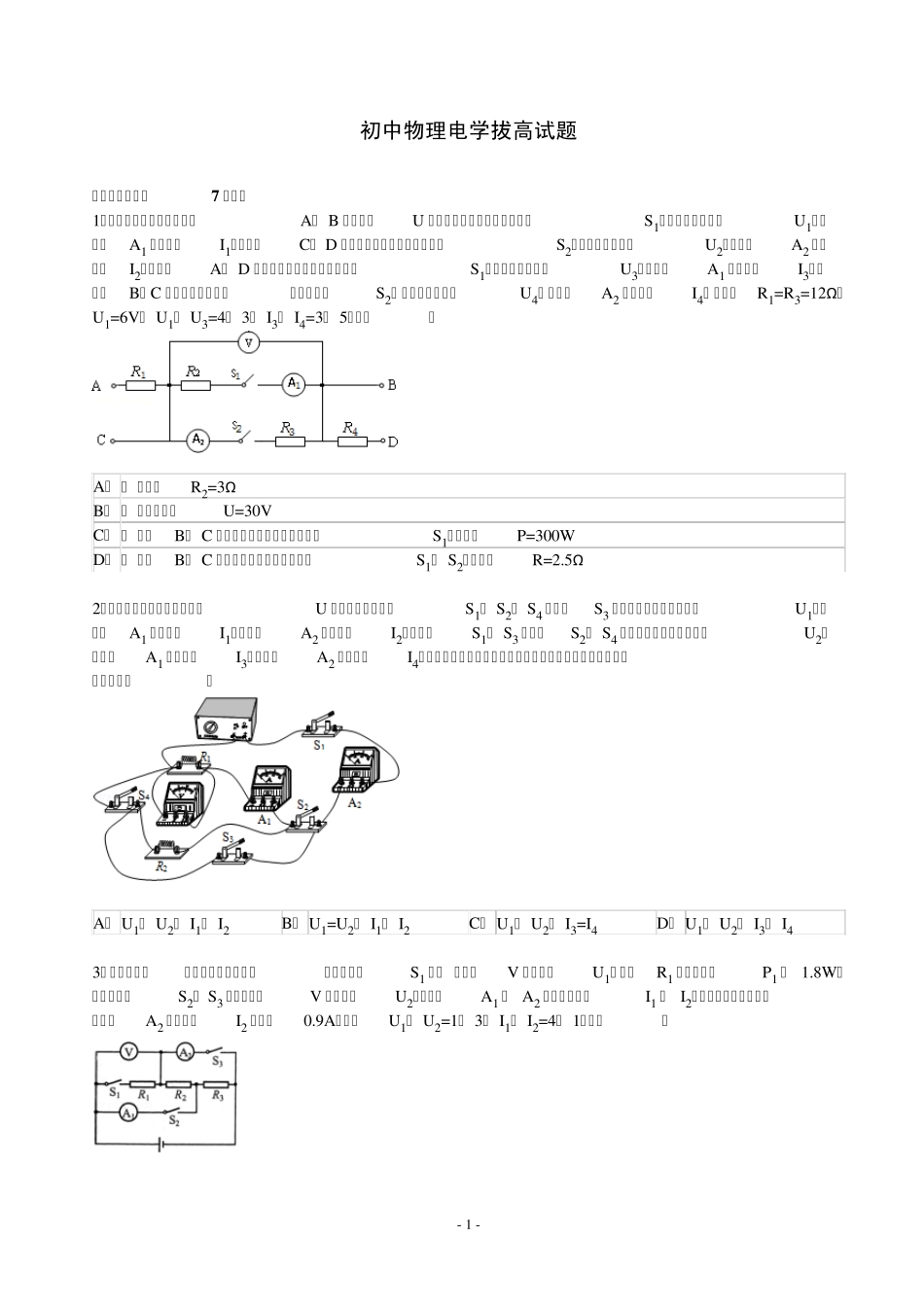

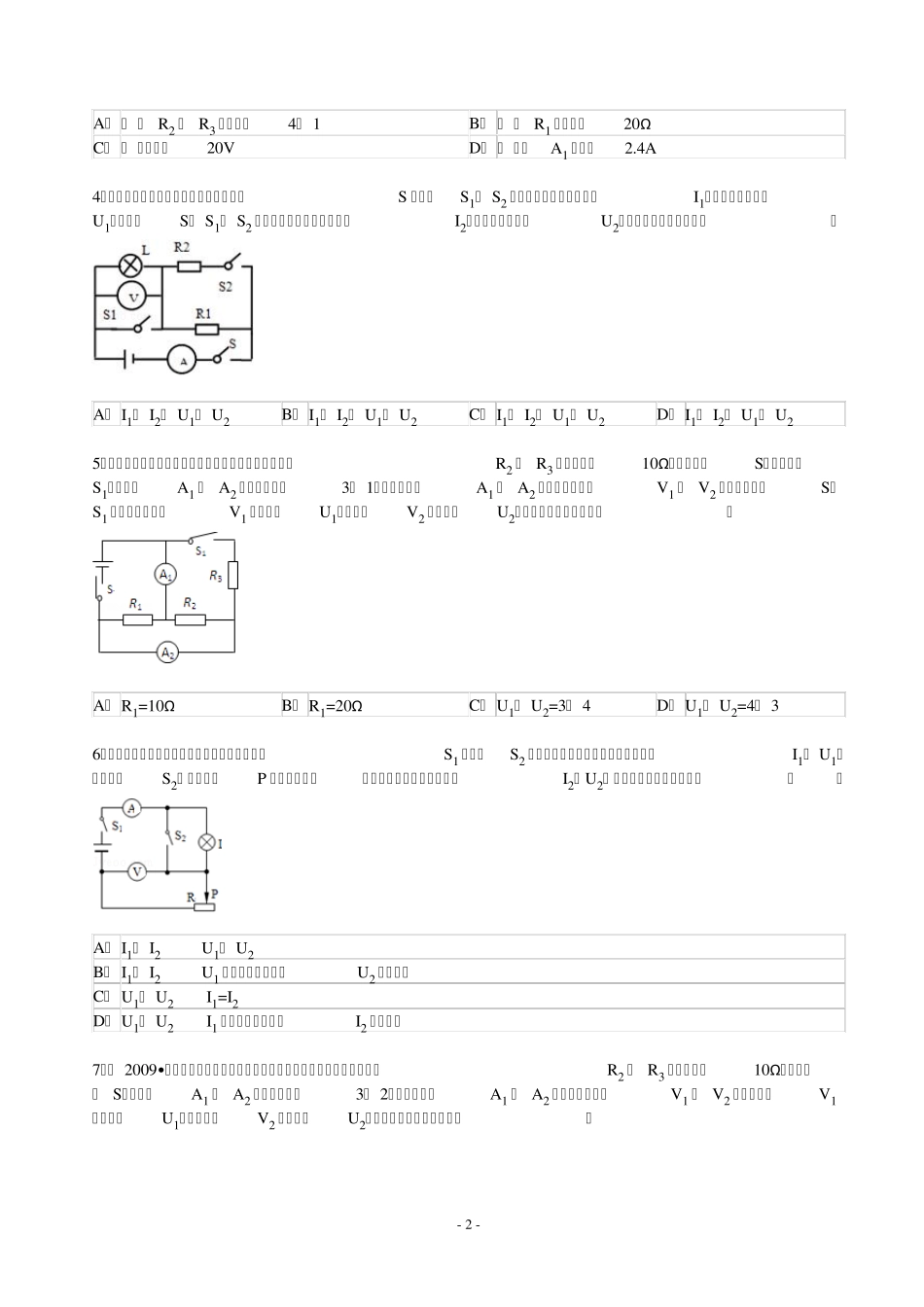

- 1 - 初中物理电学拔高试题 一．选择题（共7 小题） 1．如图所示电路图，把端点A、 B 接在电压U 不变的电源两端，只闭合开关S1，电压表的示数为U1，电流表A1 的示数为I1．把端点C、 D 接同一电源两端，只闭合开关S2，电压表的示数为U2，电流表A2 的示数为I2．把端点A、 D 接同一电源两端，只闭合开关S1，电压表的示数为U3，电流表A1 的示数为I3．把端点B、C 接同一电源两端，只闭合开关S2，电压表的示数为U4，电流表A2 的示数为I4．已知：R1=R3=12Ω，U1=6V， U1： U3=4： 3， I3： I4=3： 5．则（ ） A． 定 值电阻R2=3Ω B． 电 源两端电压U=30V C． 把 端点B、 C 接同一电源两端，只闭合开关S1，总功率P=300W D． 把 端点B、 C 接同一电源两端，闭合开关S1、 S2，总电阻R=2.5Ω 2．如图所示，电源两端的电压U 保持不变．当开关S1、 S2、 S4 闭合，S3 断开时，电压表的示数为U1，电流表A1 的示数为I1，电流表A2 的示数为I2；当开关S1、 S3 闭合，S2、 S4 断开时，电压表的示数为U2，电流表A1 的示数为I3，电流表A2 的示数为I4．关于这个电路中电压表、电流表示数的比较，下列说法中正确的是（ ） A． U1＞ U2， I1＜ I2 B． U1=U2， I1＜ I2 C． U1＞ U2， I3=I4 D． U1＜ U2， I3＞ I4 3．如图所示，电源电压保持不变．只闭合开关S1 时， 电压表V 的示数为U1，电阻R1 消耗的功率P1 为 1.8W ；只闭合开关S2、 S3 时，电压表V 的示数为U2，电流表A1 和 A2 的示数分别为I1 和 I2；所有开关都闭合时，电流表A2 的示数比I2 增加了0.9A．已知U1： U2=1： 3， I1： I2=4： 1，则（ ） - 2 - A． 电 阻 R2 和 R3 的比值为4： 1 B． 电 阻 R1 的阻值为20Ω C． 电 源电压为20V D． 电 流表A1 示数为2.4A 4．如图所示电路，电源电压不变，当开关S 闭合、S1、 S2 断开时，电流表的示数为I1，电压表的示数为U 1；当开关S、 S1、 S2 都闭合时，电流表的示数为I2，电压表的示数为U 2．则下列说法正确的是（ ） A． I1＞ I2， U 1＞ U 2 B． I1＜ I2， U 1＜ U 2 C． I1＞ I2， U 1＜ U 2 D． I1＜ I2， U 1＞ U 2 5．如图所示的电路中，电源两端的电压保持不变，电阻R2 与 R3 的阻值均为10Ω．闭合开关S，断开开关S1，电流表A1 和 A2 的示数之比为3： 1．当把电流表A1 和 A2 ...
