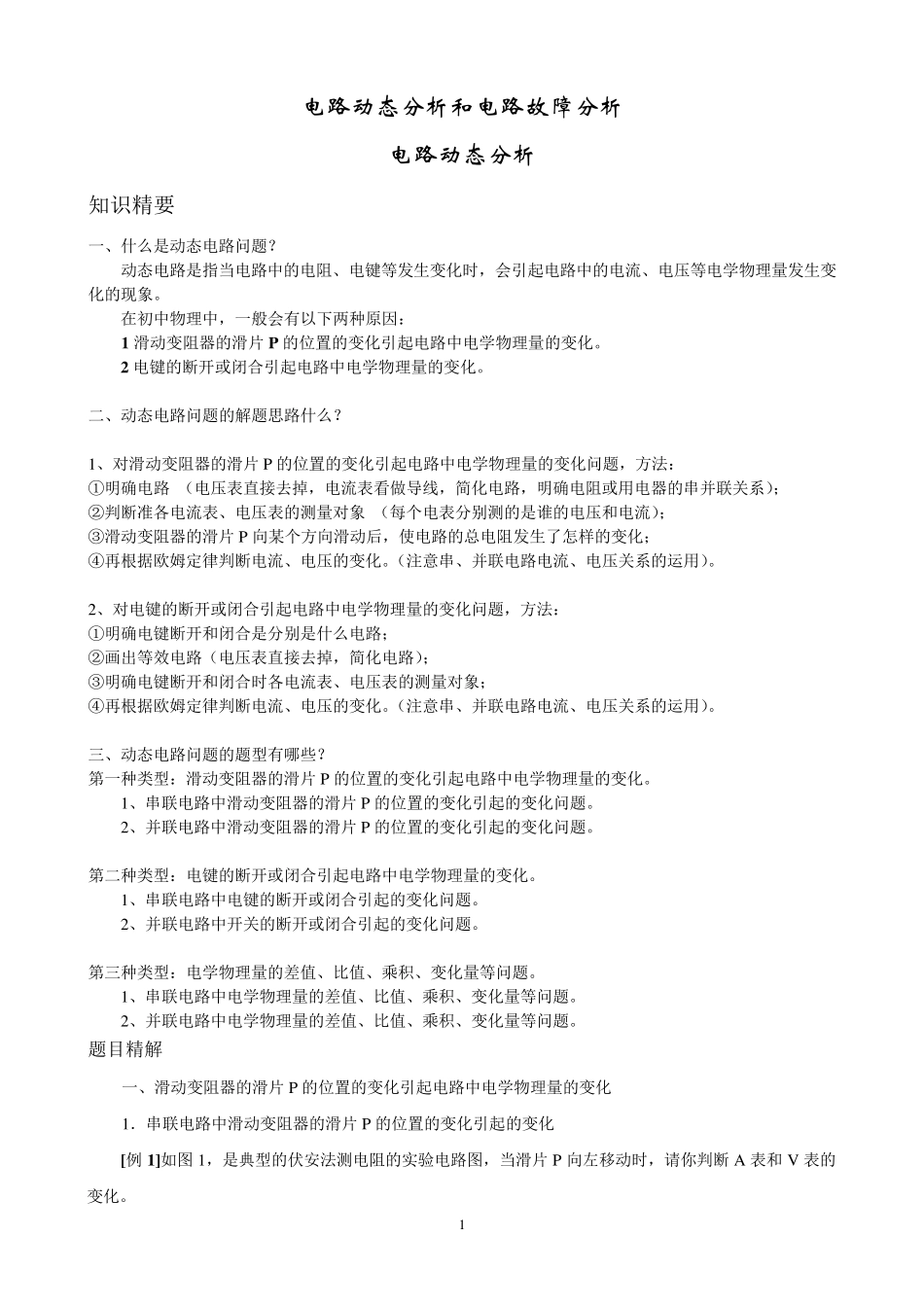

初中物理电路动态分析和电路故障分析专题_第1页
1/9

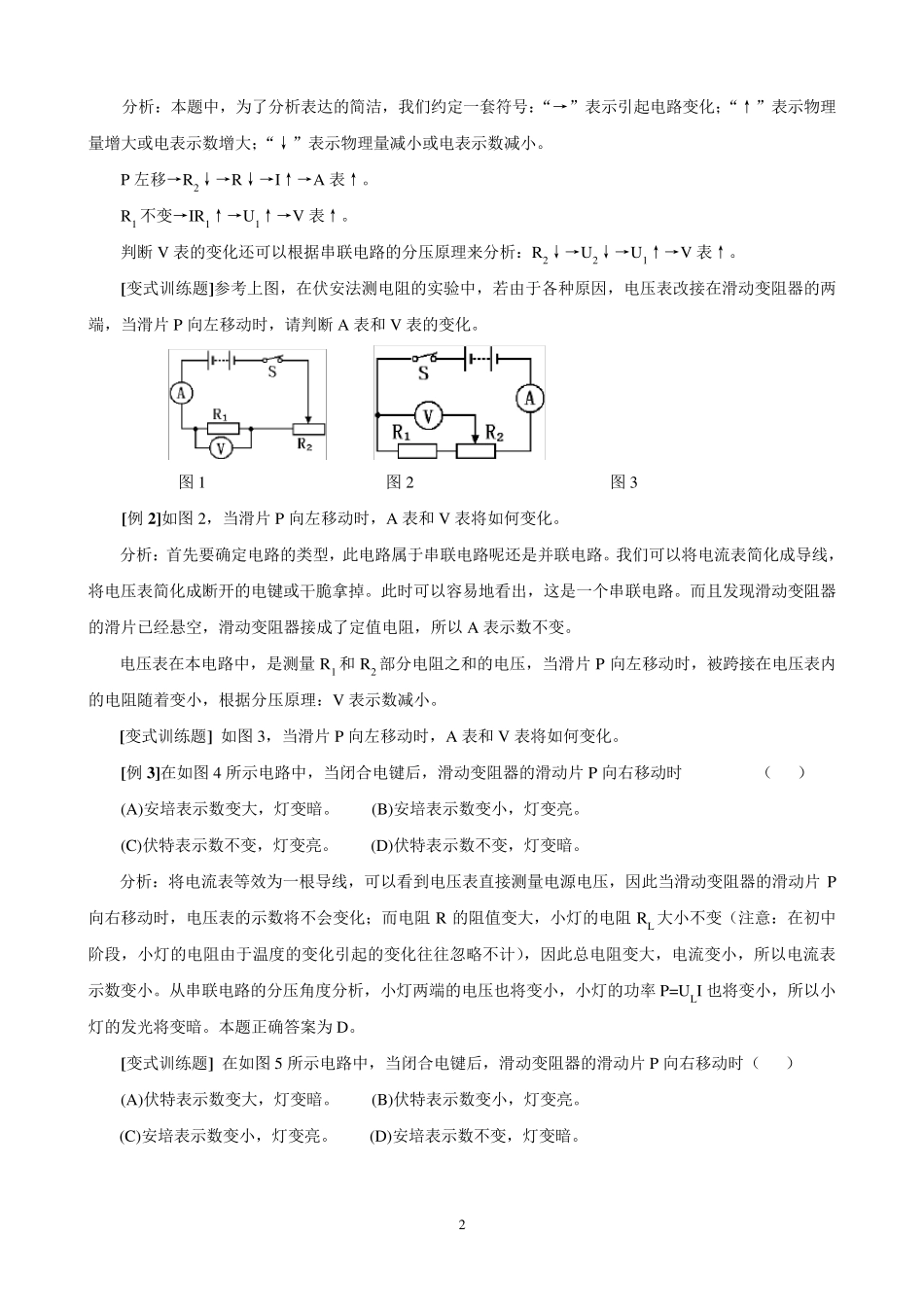

初中物理电路动态分析和电路故障分析专题_第2页
2/9

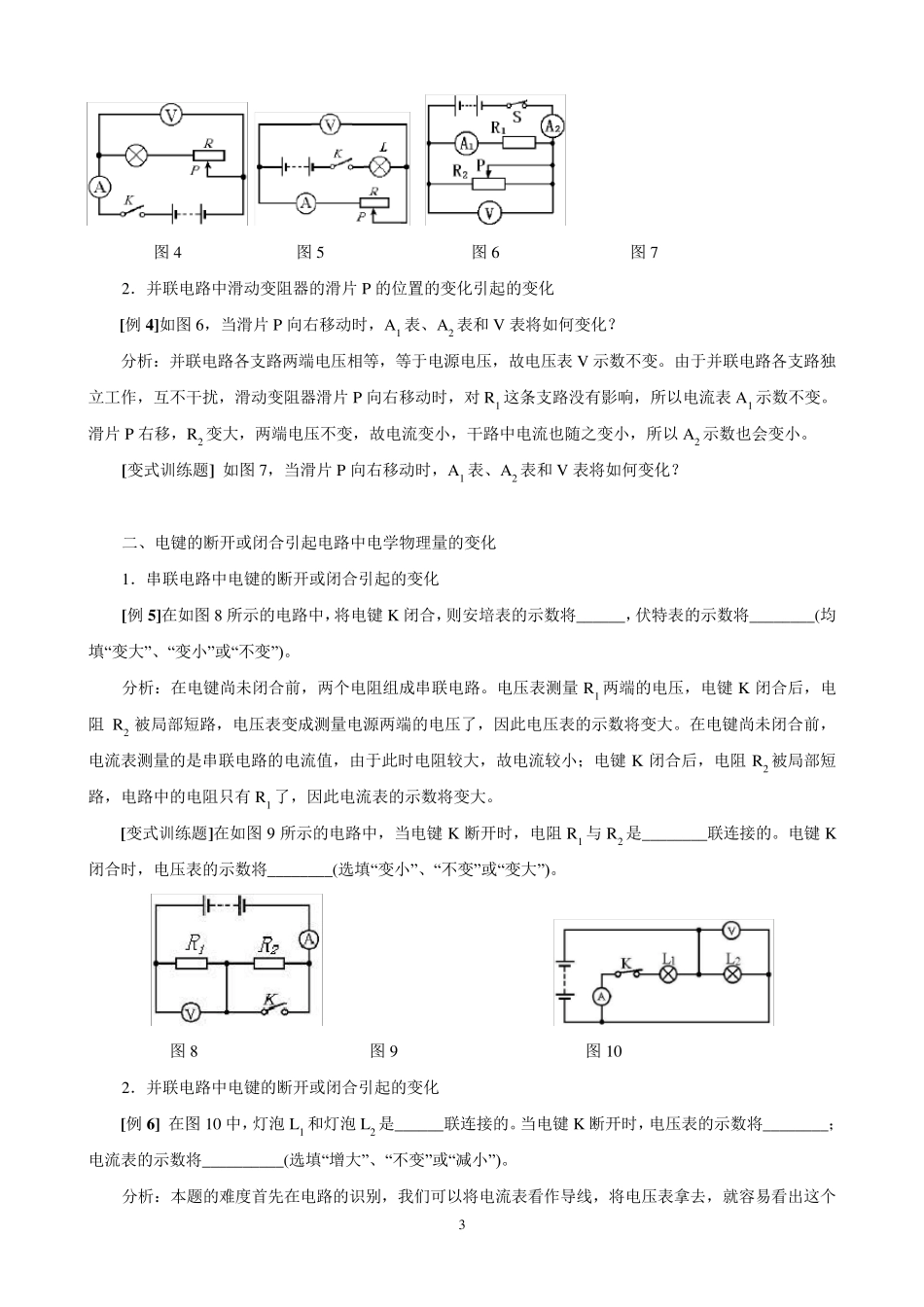

初中物理电路动态分析和电路故障分析专题_第3页
3/9
1 电 路 动 态 分 析 和 电 路 故 障 分 析 电 路 动 态 分 析 知识精要 一、什么是动态电路问题? 动态电路是指当电路中的电阻、电键等发生变化时,会引起电路中的电流、电压等电学物理量发生变化的现象。 在初中物理中,一般会有以下两种原因: 1 滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化。 2 电键的断开或闭合引起电路中电学物理量的变化。 二、动态电路问题的解题思路什么? 1、对滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化问题,方法: ①明确电路 (电压表直接去掉,电流表看做导线,简化电路,明确电阻或用电器的串并联关系); ②判断准各电流表、电压表的测量对象 (每个电表分别测的是谁的电压和电流); ③滑动变阻器的滑片P 向某个方向滑动后,使电路的总电阻发生了怎样的变化; ④再根据欧姆定律判断电流、电压的变化。(注意串、并联电路电流、电压关系的运用)。 2、对电键的断开或闭合引起电路中电学物理量的变化问题,方法: ①明确电键断开和闭合是分别是什么电路; ②画出等效电路(电压表直接去掉,简化电路); ③明确电键断开和闭合时各电流表、电压表的测量对象; ④再根据欧姆定律判断电流、电压的变化。(注意串、并联电路电流、电压关系的运用)。 三、动态电路问题的题型有哪些? 第一种类型:滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化。 1、串联电路中滑动变阻器的滑片P 的位置的变化引起的变化问题。 2、并联电路中滑动变阻器的滑片P 的位置的变化引起的变化问题。 第二种类型:电键的断开或闭合引起电路中电学物理量的变化。 1、串联电路中电键的断开或闭合引起的变化问题。 2、并联电路中开关的断开或闭合引起的变化问题。 第三种类型:电学物理量的差值、比值、乘积、变化量等问题。 1、串联电路中电学物理量的差值、比值、乘积、变化量等问题。 2、并联电路中电学物理量的差值、比值、乘积、变化量等问题。 题目精解 一、滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化 1.串联电路中滑动变阻器的滑片P 的位置的变化引起的变化 [例 1]如图 1,是典型的伏安法测电阻的实验电路图,当滑片P 向左移动时,请你判断A 表和 V 表的变化。 2 分析:本题中,为了分析表达的简洁,我们约定一套符号:“→”表示引起电路变化;“↑”表示物理量增大或电表示数增大;“↓”表示物理...
