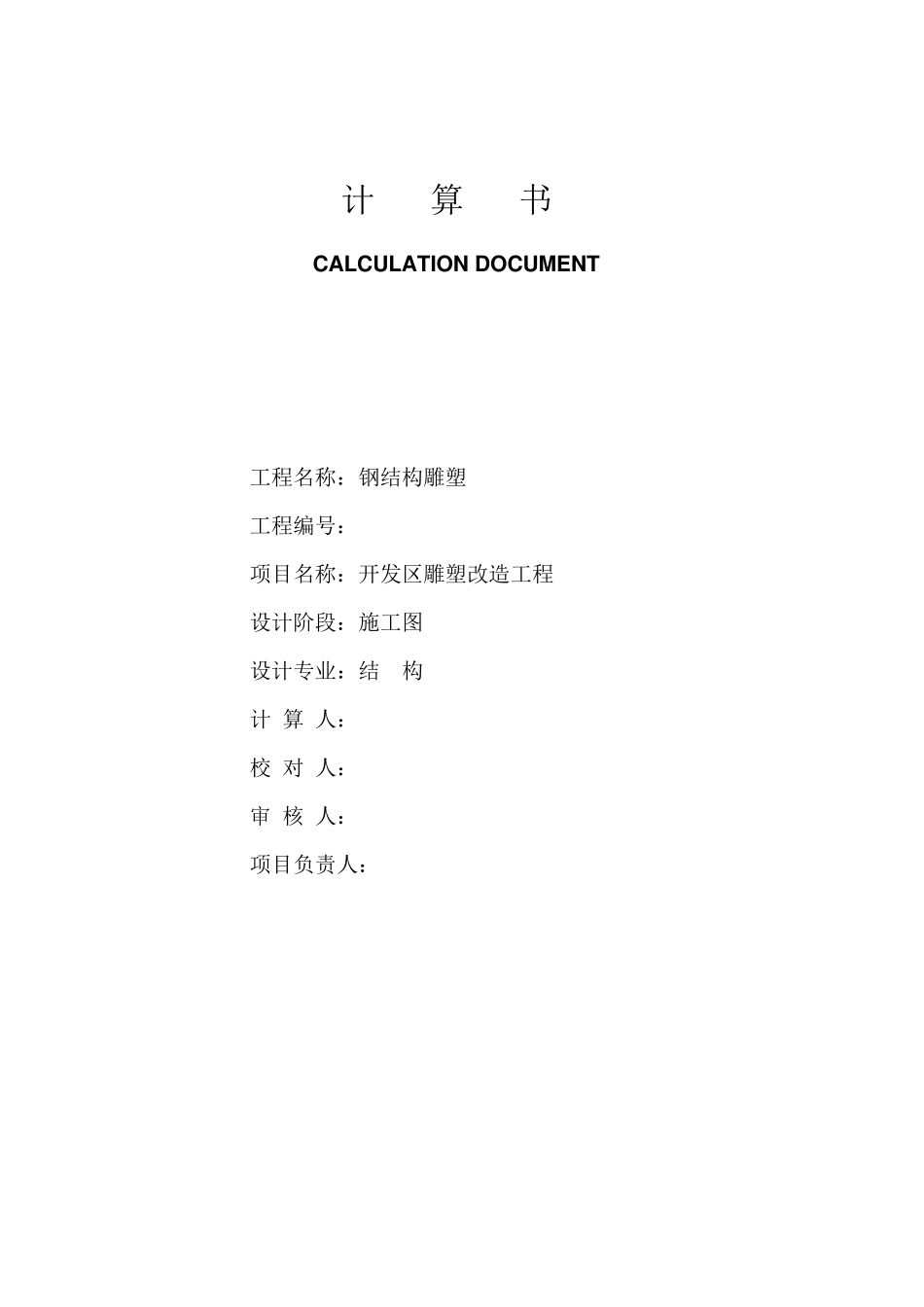

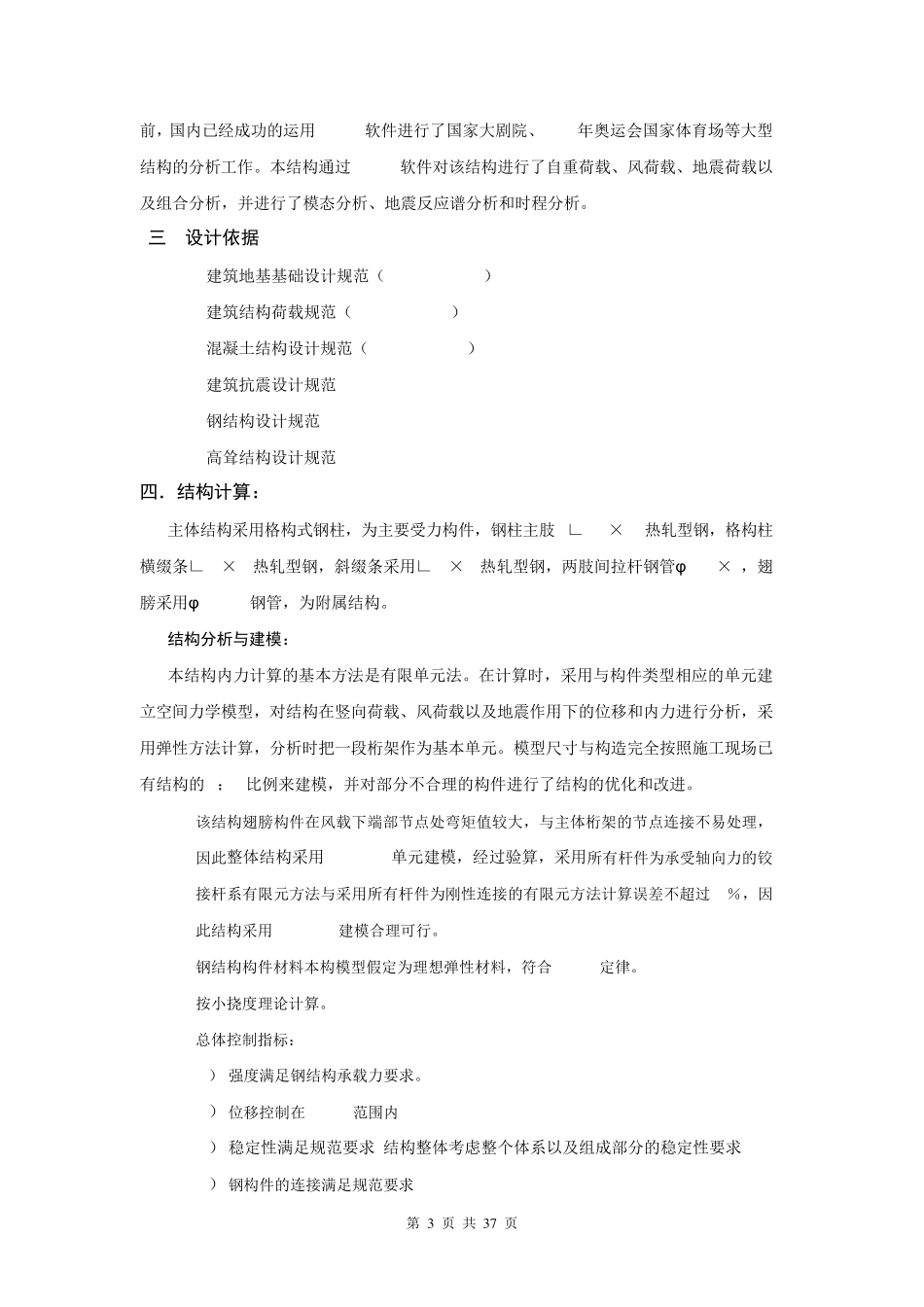

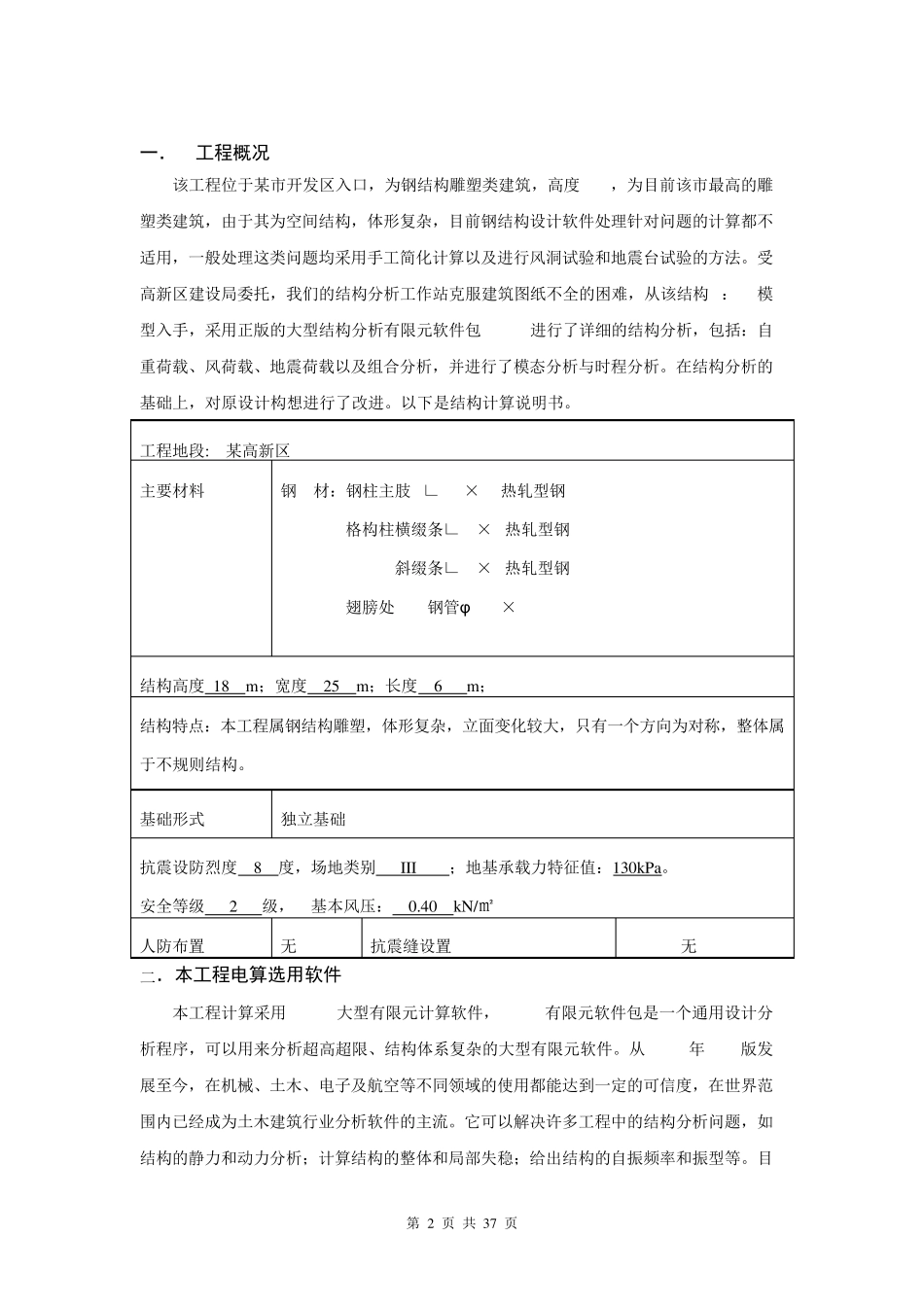

计 算 书 CALCULATION DOCUMENT 工程名称：钢结构雕塑 工程编号：ZG2006M-226 项目名称：开发区雕塑改造工程 设计阶段：施工图 设计专业：结 构 计 算 人： 校 对 人： 审 核 人： 项目负责人： 第 2 页 共 37 页 一． 工程概况 该工程位于某市开发区入口，为钢结构雕塑类建筑，高度 18m，为目前该市最高的雕塑类建筑，由于其为空间结构，体形复杂，目前钢结构设计软件处理针对问题的计算都不适用，一般处理这类问题均采用手工简化计算以及进行风洞试验和地震台试验的方法。受高新区建设局委托，我们的结构分析工作站克服建筑图纸不全的困难，从该结构 1：30模型入手，采用正版的大型结构分析有限元软件包 ANSYS进行了详细的结构分析，包括：自重荷载、风荷载、地震荷载以及组合分析，并进行了模态分析与时程分析。在结构分析的基础上，对原设计构想进行了改进。以下是结构计算说明书。 工程地段: 某高新区 主要材料 钢 材：钢柱主肢4∟180×14热轧型钢 格构柱横缀条∟80×7热轧型钢 斜缀条∟80×7热轧型钢 翅膀处 钢管φ 159×5 结构高度 18 m ；宽度 25 m ；长度 6 m ； 结构特点：本工程属钢结构雕塑，体形复杂，立面变化较大，只有一个方向为对称，整体属于不规则结构。 基础形式 独立基础 抗震设防烈度 8 度，场地类别 III ；地基承载力特征值：130kPa。 安全等级 2 级， 基本风压： 0.40 kN/㎡ 人防布置 无 抗震缝设置 无 二．本工程电算选用软件 本工程计算采用 ANSYS大型有限元计算软件，ANSYS有限元软件包是一个通用设计分析程序，可以用来分析超高超限、结构体系复杂的大型有限元软件。从 1971年 2.0版发展至今，在机械、土木、电子及航空等不同领域的使用都能达到一定的可信度，在世界范围内已经成为土木建筑行业分析软件的主流。它可以解决许多工程中的结构分析问题，如结构的静力和动力分析；计算结构的整体和局部失稳；给出结构的自振频率和振型等。目第 3 页 共 3 7 页 前，国内已经成功的运用ANSYS软件进行了国家大剧院、2008年奥运会国家体育场等大型结构的分析工作。本结构通过ANSYS软件对该结构进行了自重荷载、风荷载、地震荷载以及组合分析，并进行了模态分析、地震反应谱分析和时程分析。 三. 设计依据 建筑地基基础设计规范（GB50007-2002） 建筑结构荷载规范（GB50009-2001） 混凝土结构设计规范（GB50010-2002） 建筑抗震设计...
