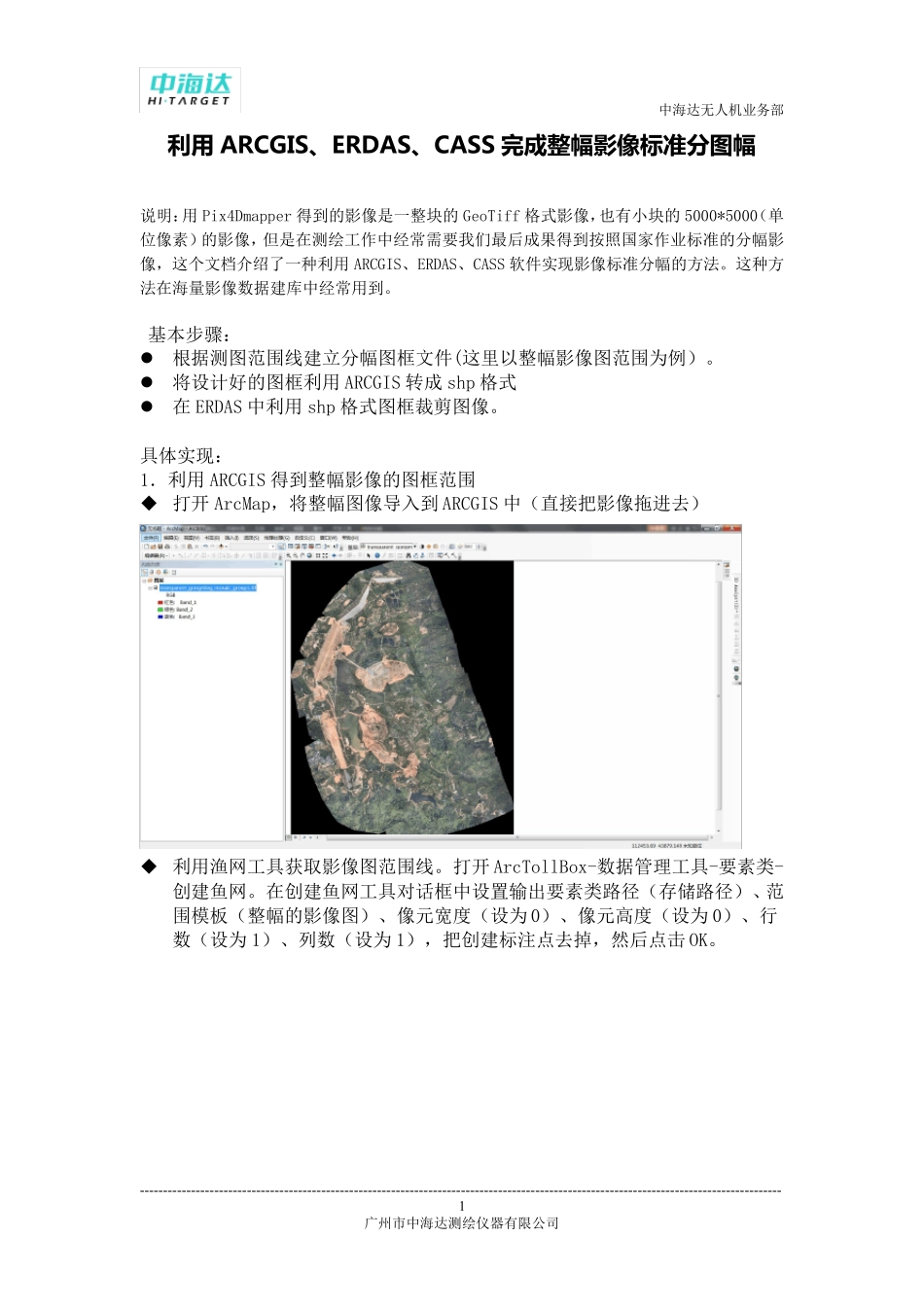

利用ARCGISERDASCASS完成整幅影像标准分图幅

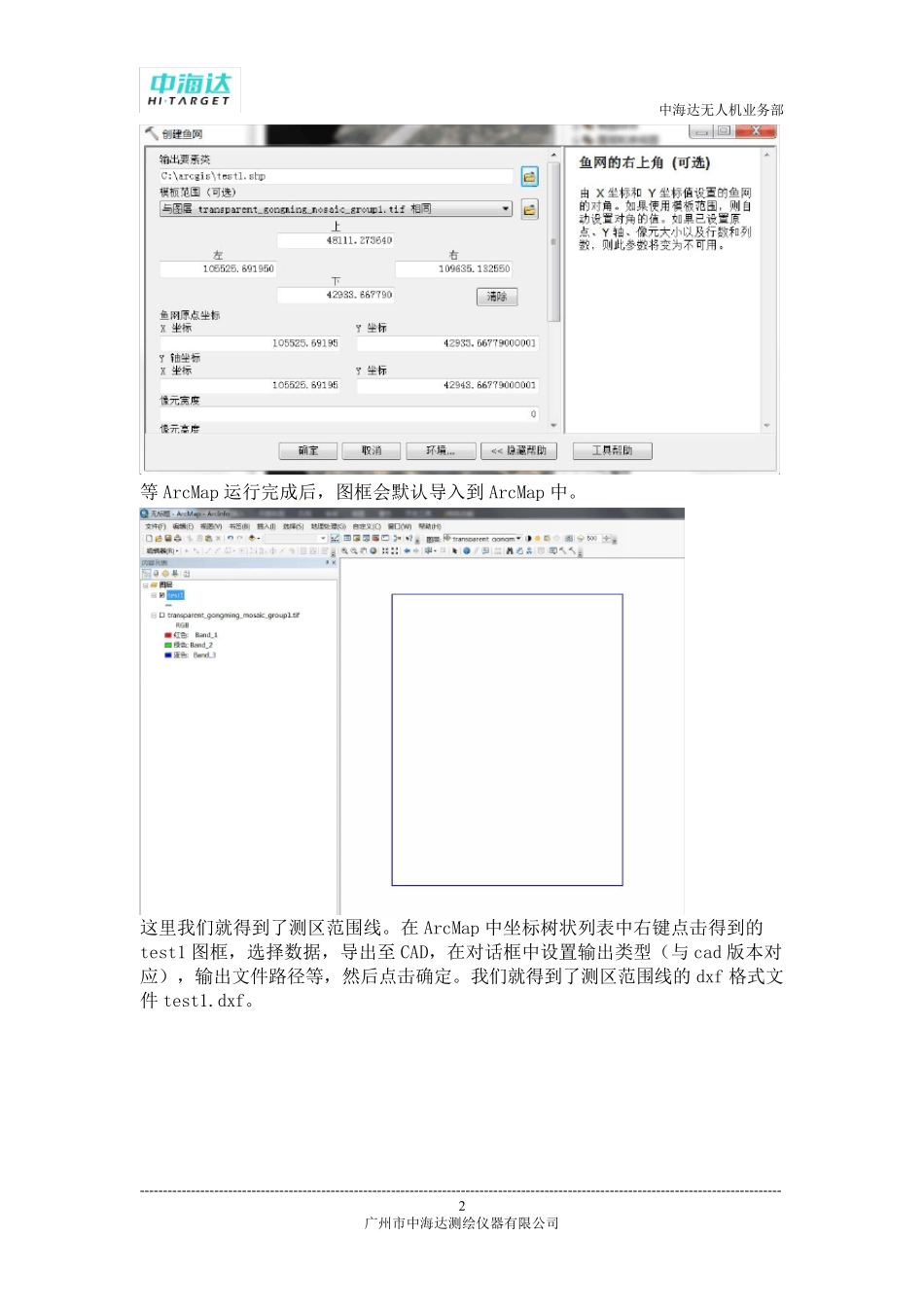

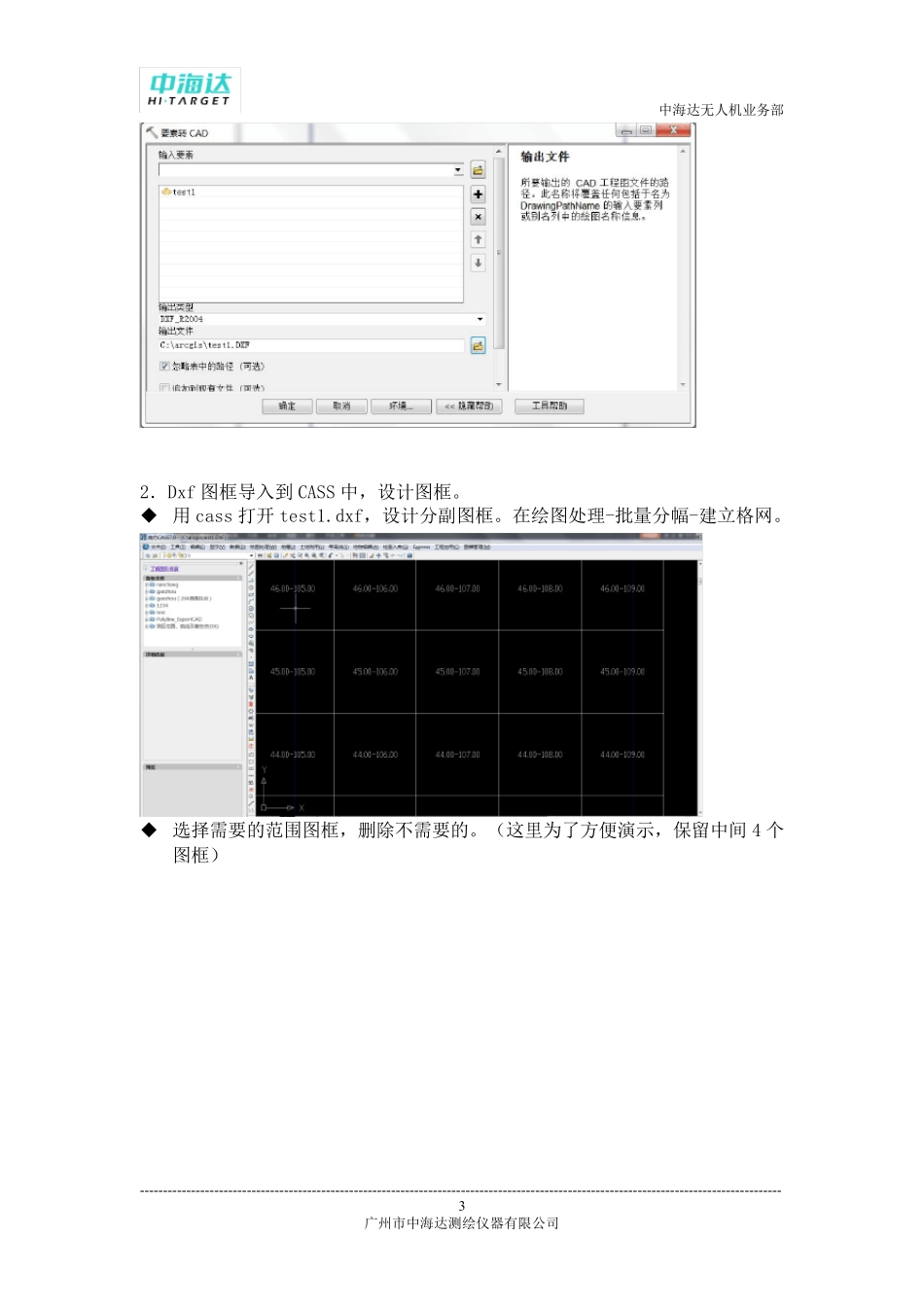

中海达无人机业务部------------------------------------------------------------------------------------------------------------------------------------------广州市中海达测绘仪器有限公司1利 用 ARCGIS、ERDAS、CASS 完成整幅影像标准分图幅说明：用Pix4Dmapper 得到的影像是一整块的GeoTiff 格式影像，也有小块的5000*5000（单位像素）的影像，但是在测绘工作中经常需要我们最后成果得到按照国家作业标准的分幅影像，这个文档介绍了一种利用ARCGIS、ERDAS、CASS 软件实现影像标准分幅的方法。这种方法在海量影像数据建库中经常用到。基本步骤：根据测图范围线建立分幅图框文件(这里以整幅影像图范围为例）。将设计好的图框利用ARCGIS 转成shp 格式在ERDAS 中利用shp 格式图框裁剪图像。具体实现：1．利用ARCGIS 得到整幅影像的图框范围打开 ArcMap，将整幅图像导入到ARCGIS 中（直接把影像拖进去）利用渔网工具获取影像图范围线。打开 ArcTollBox-数据管理工具-要素类-创建鱼网。在创建鱼网工具对话框中设置输出要素类路径（存储路径）、范围模板（整幅的影像图）、像元宽度（设为 0）、像元高度（设为 0）、行数（设为 1）、列数（设为 1），把创建标注点去掉，然后点击 OK。中海达无人机业务部------------------------------------------------------------------------------------------------------------------------------------------广州市中海达测绘仪器有限公司2等ArcMap 运行完成后，图框会默认导入到ArcMap 中。这里我们就得到了测区范围线。在 ArcMap 中坐标树状列表中右键点击得到的test1 图框，选择数据，导出至 CAD，在对话框中设置输出类型（与 cad 版本对应），输出文件路径等，然后点击确定。我们就得到了测区范围线的 dxf 格式文件 test1.dxf。中海达无人机业务部------------------------------------------------------------------------------------------------------------------------------------------广州市中海达测绘仪器有限公司32．Dxf 图框导入到CASS 中，设计图框。 用 cass 打开 test1.dxf，设计分副图框。在绘图处理-批量分幅-建立格网。 选择需要的范围图框，删除不需要的。（这里为了方便演示，保留中间 4 个图框）中海达无人机业务部----------------------------------------------------------------------------------------------...
