利用matlab提取图片中的曲线数据

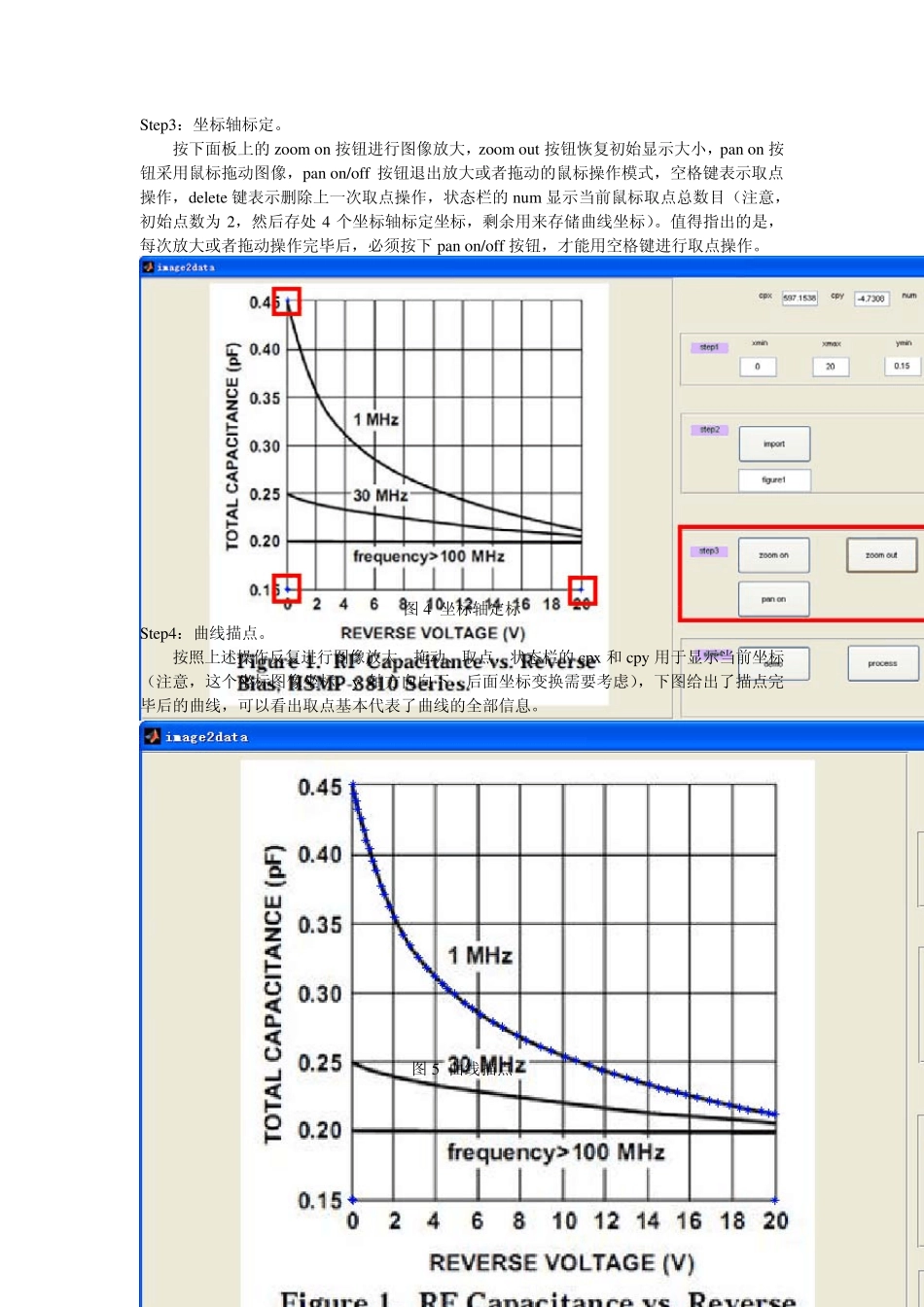

利用 Matlab 提取图图片中的数据 从事科研或者工程的人员在文档撰写过程中，常需要将文献中的曲线与自己的结果对比，为获取原始数据，一种常用的办法是手动描点，即将原始曲线放大然后打印出来，选取一定数量的点，读出其横纵坐标，然后重绘。对于较为平坦的曲线，这种方法当然可行，但当曲线数量增加，曲线变化复杂，这种方法工作量可想而知。前段时间由于原始数据丢失，仅剩几十幅图片，本人尝试过手动描点，经历几个小时奋战，实在无法继续，索性转向 matlab，借助其强大的数据处理能力，编写了两个 GUI 的小软件image2data、data_poly 提取数据，如今大功告成，遂于大家分享。 2010-12-26 yc97463240@126.com 本文分三部分：1、数据提取实验演示；2、软件编写要点；3、附录。仅关心如何使用的朋友请看第一部分，有兴趣深入钻研的兄弟看看第二部分，软件以功能实现为主，界面和操作其次。 1 、数据提取演示实验 原始数据来源：安华高科技数据手册（HSMP-38XX and HSMP-48XX Series），如图 1 所示。 目标曲线：提取 1MHz 频率下的 PIN 二极管电容与反偏电压之间关系曲线。 图 1 包含目标曲线的原始图像 实验步骤： Step1：制作jpg 图片。 从 pdf 中 copy 上述包含目标曲线和坐标的曲线，paste 到 ppt 的空白页面当中，然后调整到合适的大小 sav e as figu re1.jpg 到我的文档。 图2 利用 ppt 制作jpg 格式图像 Step2：导入图片，填写相关参数。 运行 image2data 软件（程序采用 matlabR2008b 编写），按照界面给出的顺序填写横纵坐标的最大最小值，然后导入图片，如下图所示。 图3 导入图像并输入相关参数 Step3：坐标轴标定。 按下面板上的zoom on 按钮进行图像放大，zoom out 按钮恢复初始显示大小，pan on 按钮采用鼠标拖动图像，pan on/off 按钮退出放大或者拖动的鼠标操作模式，空格键表示取点操作，delete 键表示删除上一次取点操作，状态栏的num 显示当前鼠标取点总数目（注意，初始点数为2，然后存处4 个坐标轴标定坐标，剩余用来存储曲线坐标）。值得指出的是，每次放大或者拖动操作完毕后，必须按下pan on/off 按钮，才能用空格键进行取点操作。 图4 坐标轴定标 Step4：曲线描点。 按照上述操作反复进行图像放大、拖动、取点，状态栏的cpx 和 cpy 用于显示当前坐标（注意，这个坐标图像坐标，y 轴方向向下，后面坐标变换需要考虑），下图给出了描点...
