利用数码管显示的倒计时控制器设计

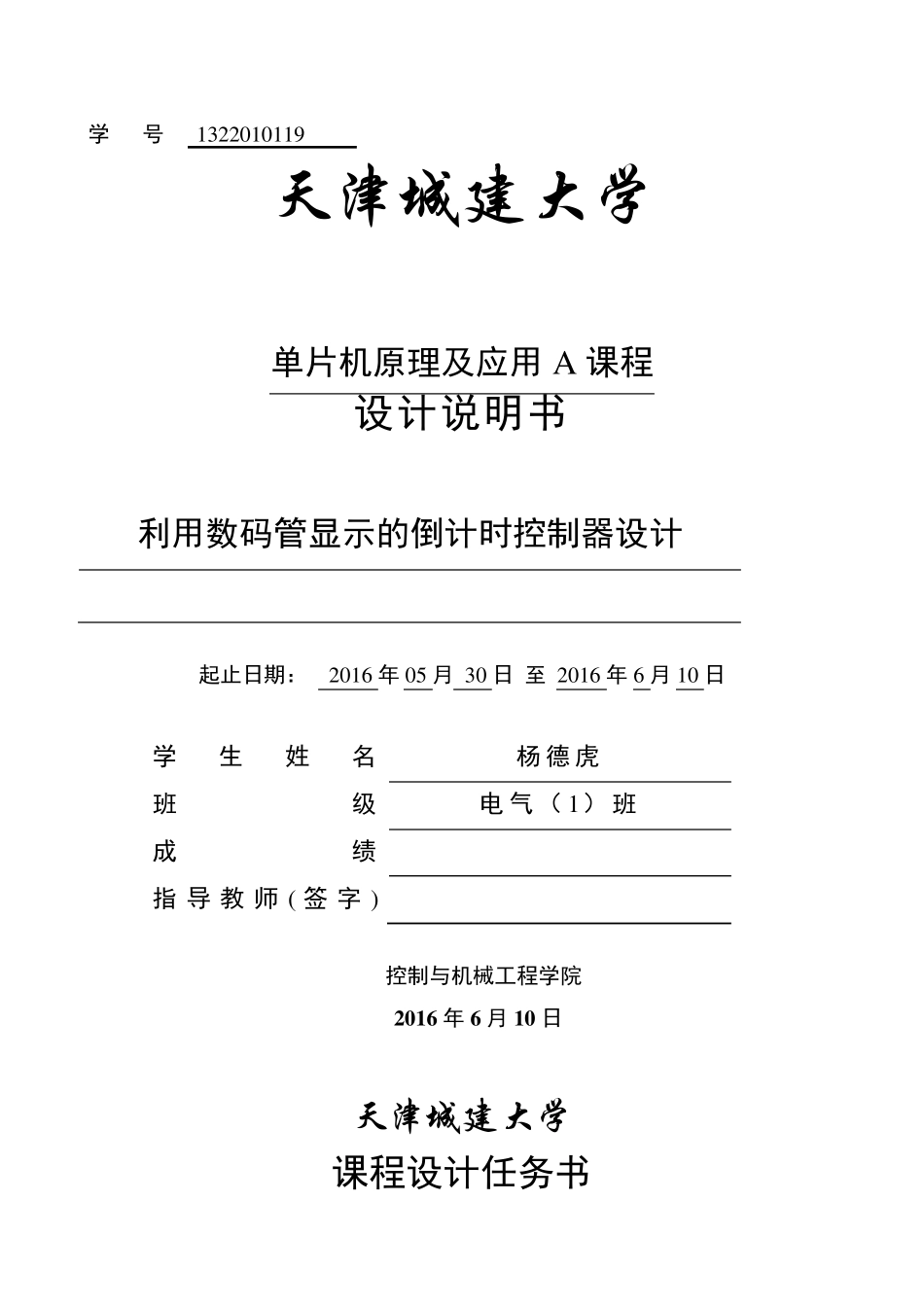

学 号 1322010119 天 津 城 建 大 学 单片机原理及应用A 课程 设计说明书 利用数码管显示的倒计时控制器设计 起止日期： 2016 年05 月 30 日 至 2016 年6 月10 日 学生姓名 杨德虎 班级 电气（1）班 成绩 指导教师( 签字) 控制与机械工程学院 2 0 1 6 年6 月1 0 日 天 津 城 建 大 学 课程设计任务书 2 0 1 5 —2 0 1 6 学年第 1 学期 控制与机械工程 学院 13 电气工程及其自动化 专业 电气（1）班 班级 课程设计名称： 单片机原理及应用A 设计题目： 利用数码管显示的倒计时控制器设计 完成期限：自 2016 年 5 月 30 日至 2016 年 6 月 10 日共 2 周 设计依据、要求及主要内容： 一．课程设计的目的 1.进一步熟悉和掌握单片机的结构及工作原理。 2.掌握单片机的接口技术及相关外围芯片的外特性，控制方法。 3.通过课程设计，掌握以单片机核心的电路设计的基本方法和技术。 4.通过实际程序设计和调试，逐步掌握模块化程序设计方法和调试技术。 5.通过完成一个包括电路设计和程序开发的完整过程，了解开发单片机应用系统的全过程，为今后从事相应开发打下基础。 二．课程设计的基本要求 1.认真认识设计的意义，掌握设计工作程序，学会使用工具书和技术参考资料，并培养科学的设计思想和良好的设计作风。 2.提高模型建立和设计能力，学会应用相关设计资料进行设计计算的方法。 3.提高独立分析、解决问题的能力，逐步增强实际应用训练。 4.课程设计的说明书要求简洁、通顺，计算正确，图纸表达内容完整、清楚、规范。 5.课程设计说明书封面格式要求见《天津城建大学课程设计教学工作规范》附表1。 三．课程设计具体要求 a) 要求每位同学独立完成设计任务。 b) 原理图及PCB 设计 1.原理图设计要符合项目的工作原理，连线要正确。 2.图中所使用的元器件要合理选用，电阻、电容等器件的参数要正确标明。 3.原理图要完整，CPU、外围器件、外扩接口、输入/输出装置要一应俱全。 4.设计完成上述原理图对应的PCB 图。 c) 程序调计 1.根据要求，将总体功能分解成若干个子功能模块，每个功能模块完成一个特定的功能。 2.根据总体要求及分解的功能模块，确定各功能模块之间的关系，设计出完整的程序流程图。 d) 程序调试 1.编写相关程序，并进行仿真。 2.将程序下载到单片机，进行运行调试。 e) 设计说明书 1.原理图设计说明 简要说明...
