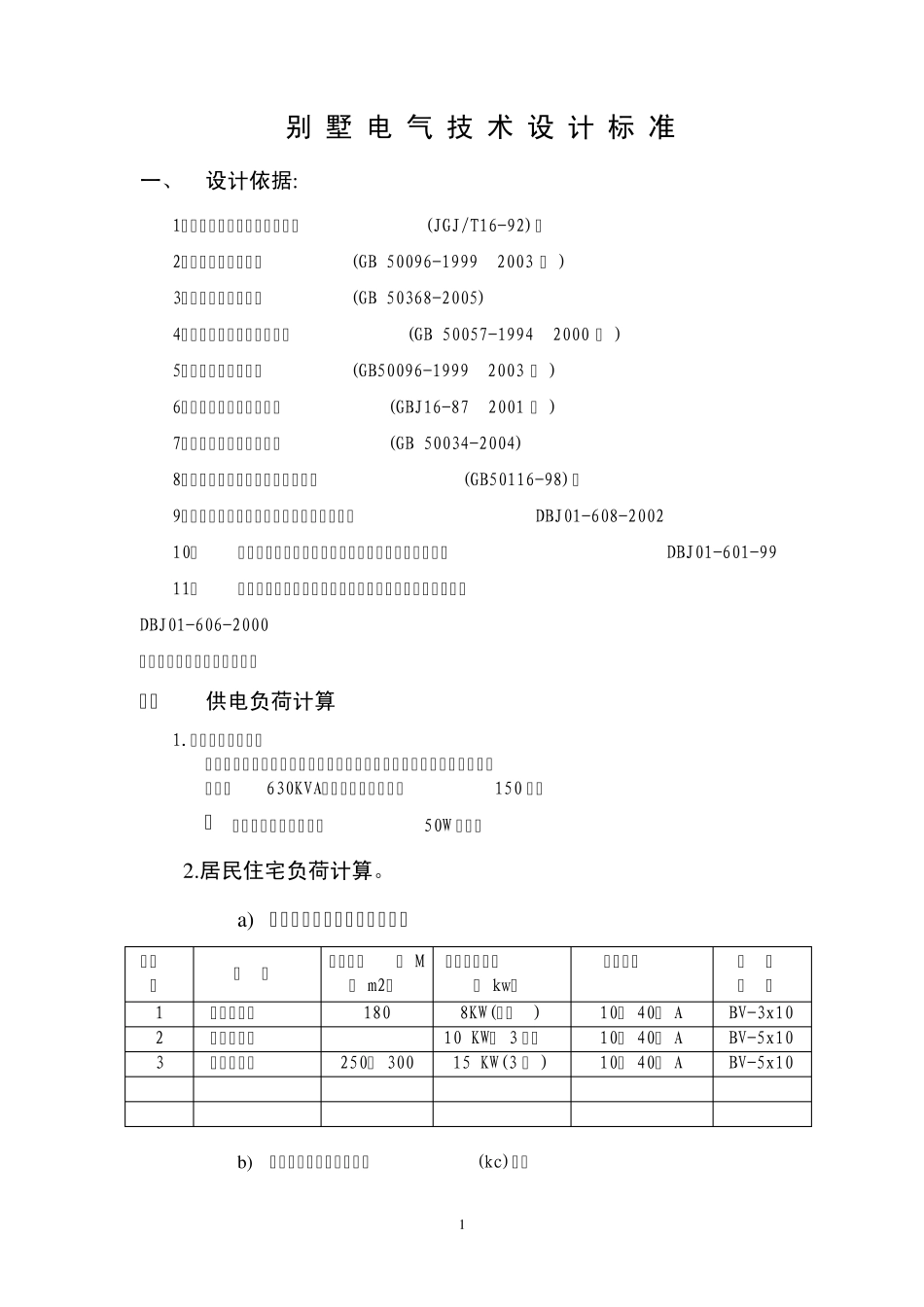

1 别墅电气技术设计标准 一、 设计依据: 1、《民用建筑电气设计规范》(JGJ/T16-92)； 2、《住宅设计规范》(GB 50096-1999 2003 版 ) 3、《住宅建筑规范》(GB 50368-2005) 4、《建筑物防雷设计规范》(GB 50057-1994 2000 版 ) 5、《住宅设计规范》(GB50096-1999 2003 版 ) 6、《建筑设计防火规范》(GBJ16-87 2001 版 ) 7、《建筑照明设计标准》(GB 50034-2004) 8、《火灾自动报警系统设计规范》(GB50116-98)； 9、《北京市住宅及住宅安全防范设计标准》DBJ01-608-2002 10、 《北京市住宅区及住宅楼房电信设施设计技术规定》DBJ01-601-99 11、 《北京市住宅区及住宅建筑有线广播电视设施设计规定》 DBJ01-606-2000 相关专业提供的资料平面图； 二、 供电负荷计算 1.变电所的容量计算 ①根据供电局要求别墅区应采用箱式变压器供电。箱式变压器允许最大容量为630KVA。供电半径为不大于150 米。 ② 别墅每户容量按每平米50W 计算。 2.居民住宅负荷计算。 a) 住户用电计算标准（参照表） 居室数 户 型 建筑面积（ M（ m2） 每户用电负荷（ kw） 安装电表 进 户 电 缆 1 复式别墅楼 180 8KW(单相) 10（ 40） A BV-3x10 2 联排别墅楼 10 KW（ 3 相） 10（ 40） A BV-5x10 3 独栋别墅楼 250～ 300 15 KW(3 相 ) 10（ 40） A BV-5x10 b) 根据住宅用电量需用系数(kc)取值 2 ① 少于3 户时 Kx=1.0 ② 4～ 8 户时 Kx=0.8 ③ 9～ 12 户时 Kx=0.7 ④ 13～ 18 户时 Kx=0.6 ⑤ 19～ 24 户时 Kx=0.45 三、 公建负荷计算。 1.商业100 W/平方米（超过120~150KW 要有高基带）（或与供电局协商）。 2.会所等（含夏季空调、不含冬季电采暖）80～ 100 W /平方米。 3.需用系数kc ：照明=0.70 ～ 0.75、动力=0.60 ～ 65、风机=0.40 ～ 0.50、水泵 =0.45 ～ 0.6 。 四、用电设备的选取。 1.户箱进线开关为自动开关C65N 式。 2. 户 箱 出 线 自 动 开 关DPN-16A （ 照 明 ） 、 DPN+V-16A （ 插 座 ） 、 空 调 用C65AD/2P-16~20A。 3.箱变由供电局设计（从略）。 五、 配电系统 1． 公共部位的灯采用节能自熄开关。 2． 每户设有磁卡电表（磁卡表设在层箱内）。 3． 每户计算负荷按50W/m2。联排复式住宅为每户8KW；别墅楼每户10KW（三相） ；独栋别墅楼为每户15KW（三相）。 4． 每栋楼均采...
