制作VGA视频线

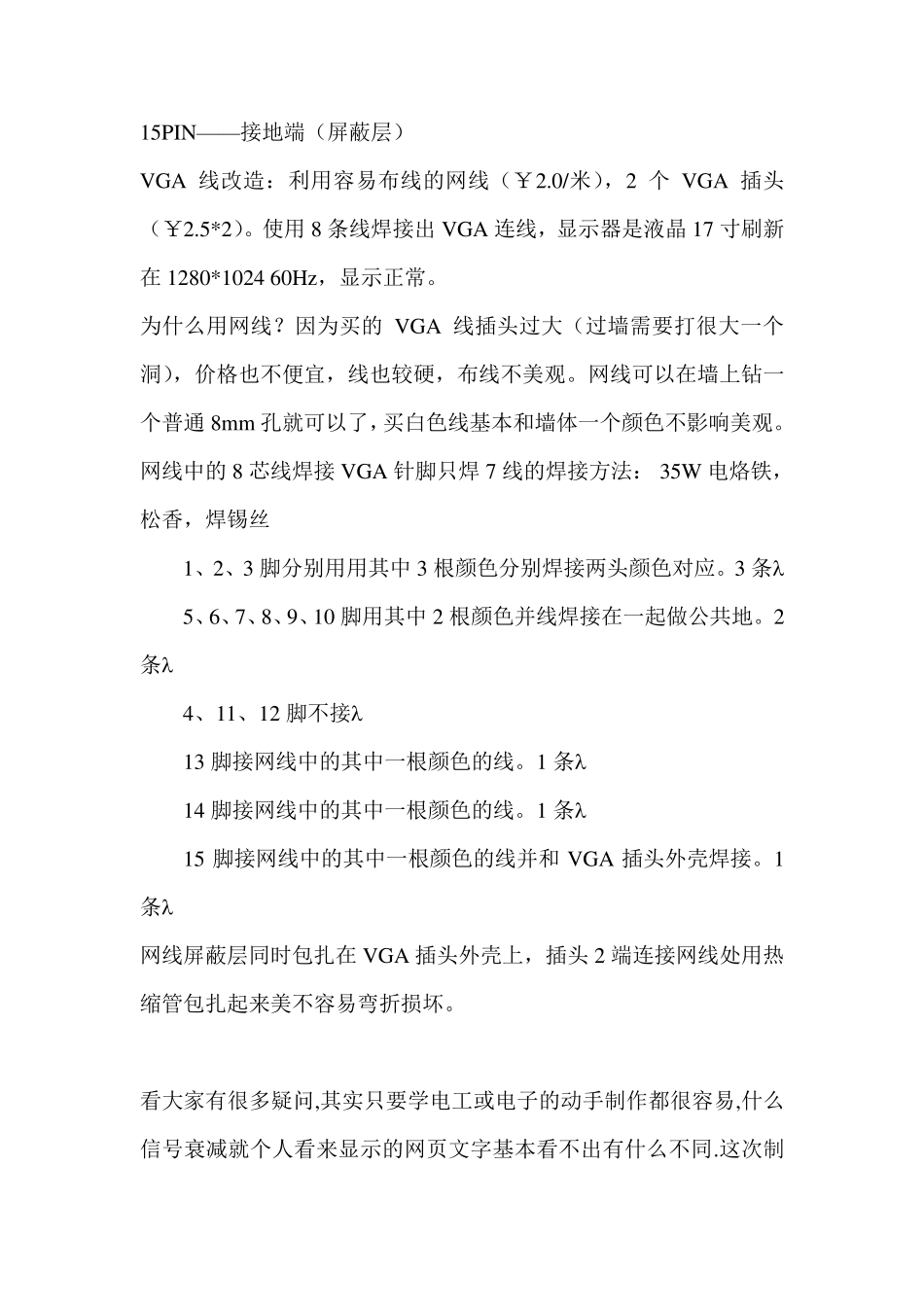

用网线制作V GA显示延长线 V GA 各针脚定义和焊接方法 15 针V GA 各针脚的定义： 1PIN ——模拟信号的“红” 2PIN ——模拟信号的“绿” 3PIN ——模拟信号的“蓝” 4PIN ——地址码 5PIN ——N/C 6PIN ——模拟 “红”的接地端 7PIN ——模拟 “绿”的接地端 8PIN ——模拟 “蓝”的接地端 9PIN ——备用 10PIN——数字接地端 11PIN——地址码 12PIN——地址码 13PIN——行场信号 14PIN——垂直行场信号 15PIN——接地端（屏蔽层） VGA 线改造：利用容易布线的网线（￥2.0/米），2 个VGA 插头（￥2.5*2）。使用8 条线焊接出VGA 连线，显示器是液晶17 寸刷新在1280*1024 60Hz，显示正常。 为什么用网线？因为买的VGA 线插头过大（过墙需要打很大一个洞），价格也不便宜，线也较硬，布线不美观。网线可以在墙上钻一个普通8mm 孔就可以了，买白色线基本和墙体一个颜色不影响美观。 网线中的8 芯线焊接VGA 针脚只焊7 线的焊接方法： 35W 电烙铁，松香，焊锡丝 1、2、3 脚分别用用其中3 根颜色分别焊接两头颜色对应。3 条 5、6、7、8、9、10 脚用其中2 根颜色并线焊接在一起做公共地。 2条 4、11、12 脚不接 13 脚接网线中的其中一根颜色的线。1 条 14 脚接网线中的其中一根颜色的线。1 条 15 脚接网线中的其中一根颜色的线并和VGA 插头外壳焊接。1条 网线屏蔽层同时包扎在VGA 插头外壳上，插头2 端连接网线处用热缩管包扎起来美不容易弯折损坏。 看大家有很多疑问,其实只要学电工或电子的动手制作都很容易,什么信号衰减就个人看来显示的网页文字基本看不出有什么不同.这次制 作 网 线V GA 延 长 线 实 际 属 于 偶 然 .年 前 的 电 脑 报 刊 登 了 <电 脑 一 拖 二制 作 >.我 照 着 做 成 功 了 .但 V GA 线 成 品 较 贵 最 主 要 原 因 我 布 线 发 现 线比 较 硬 又 是 黑 色 的 ,头 又 比 较 大 需 要 在 墙 上 开 较 大 的 孔 ,原 想 切 断 后 重新 焊 接 ,萌 发 自 己 做 一 条 V GA 线 (包 括 做 U SB 延 长 线 用 于 无 限 鼠 标 键盘 接 收 器 ,电 脑 音 频 输 出 线 ).在 网 上 搜 索 后 发 现V GA 接 线 定 义 实 际 不需 要15 条 线 ,最 低6 条 也 可 以 .于 是 采 用 了 网 线 .网...
