制冷系统主要部件的工作原理及特点

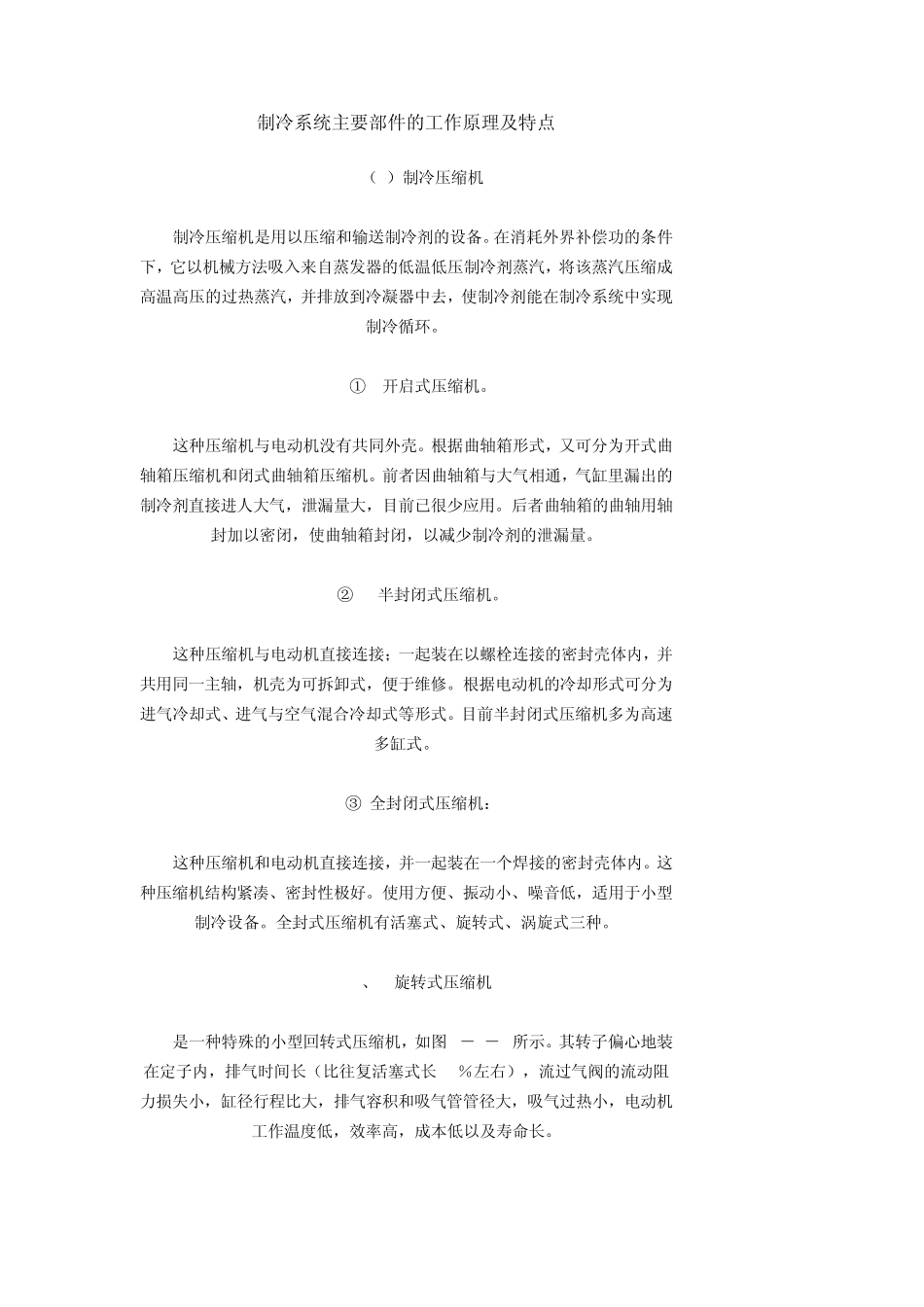

制冷系统主要部件的工作原理及特点_第1页
1/25

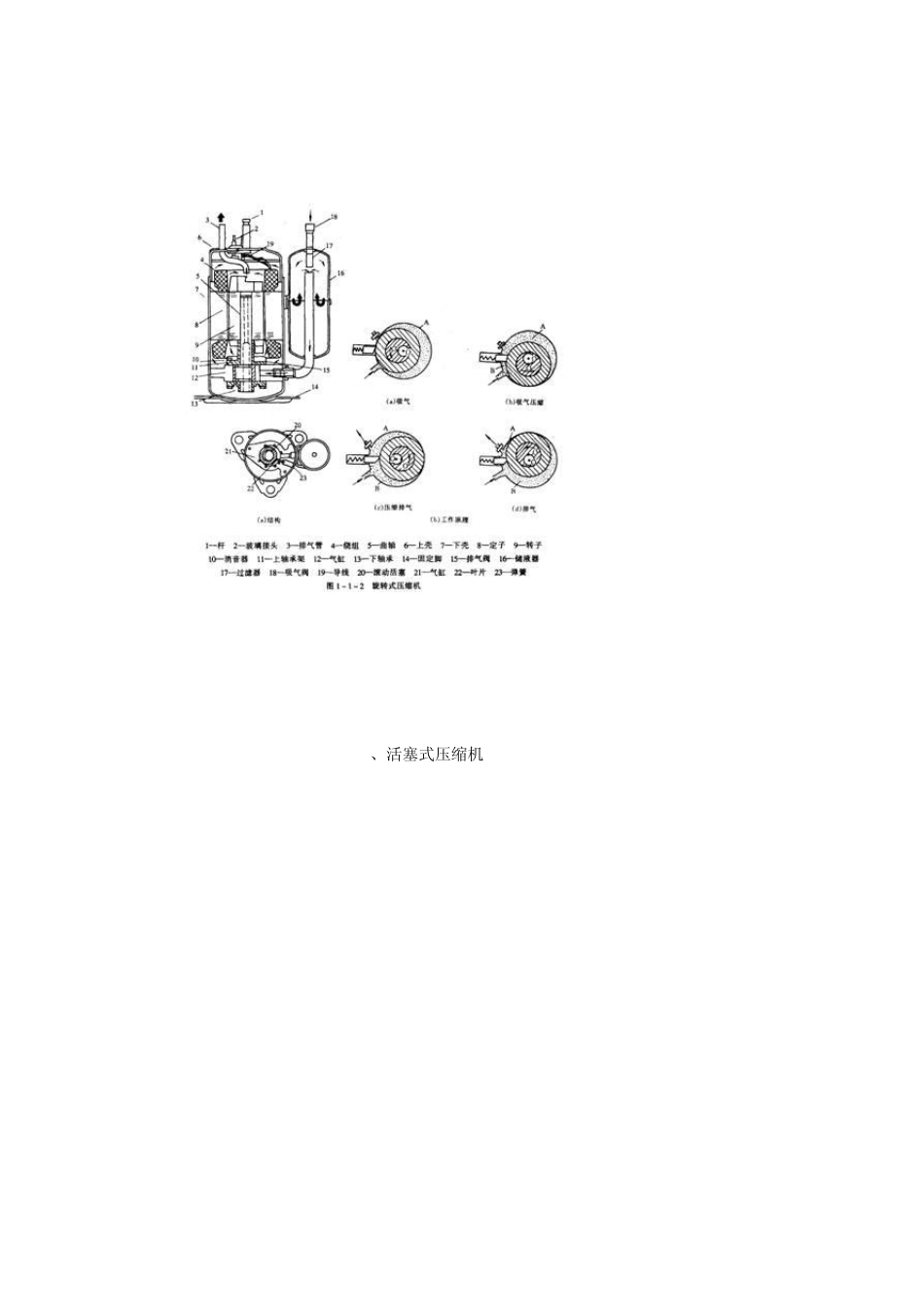

制冷系统主要部件的工作原理及特点_第2页
2/25

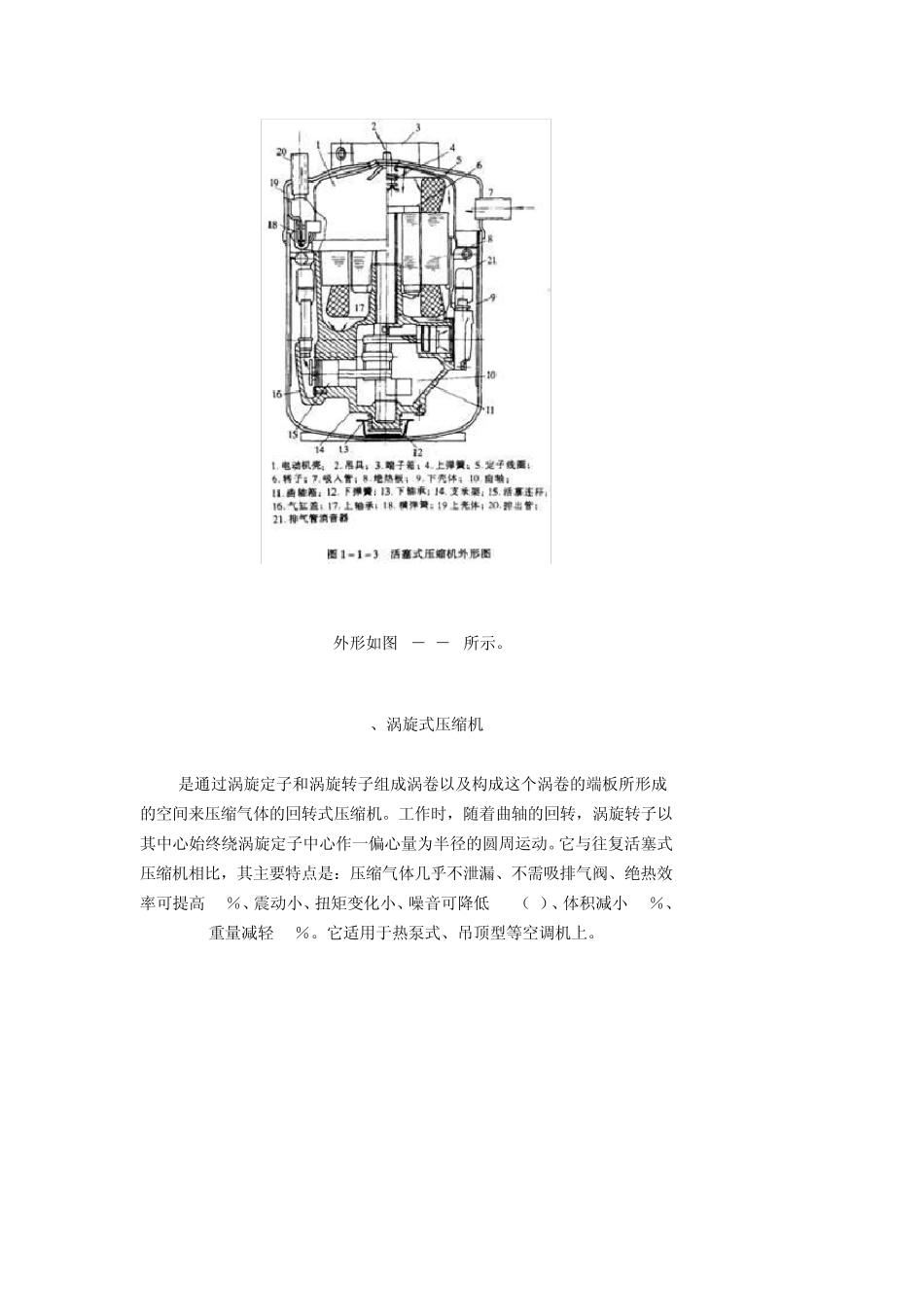

制冷系统主要部件的工作原理及特点_第3页
3/25
制冷系统主要部件的工作原理及特点 (1)制冷压缩机 制冷压缩机是用以压缩和输送制冷剂的设备。在消耗外界补偿功的条件下,它以机械方法吸入来自蒸发器的低温低压制冷剂蒸汽,将该蒸汽压缩成高温高压的过热蒸汽,并排放到冷凝器中去,使制冷剂能在制冷系统中实现制冷循环。 ① 开启式压缩机。 这种压缩机与电动机没有共同外壳。根据曲轴箱形式,又可分为开式曲轴箱压缩机和闭式曲轴箱压缩机。前者因曲轴箱与大气相通,气缸里漏出的制冷剂直接进人大气,泄漏量大,目前已很少应用。后者曲轴箱的曲轴用轴封加以密闭,使曲轴箱封闭,以减少制冷剂的泄漏量。 ② 半封闭式压缩机。 这种压缩机与电动机直接连接;一起装在以螺栓连接的密封壳体内,并共用同一主轴,机壳为可拆卸式,便于维修。根据电动机的冷却形式可分为进气冷却式、进气与空气混合冷却式等形式。目前半封闭式压缩机多为高速多缸式。 ③ 全封闭式压缩机: 这种压缩机和电动机直接连接,并一起装在一个焊接的密封壳体内。这种压缩机结构紧凑 、密封性 极 好 。使用方便、振 动小 、噪 音 低,适 用于小 型制冷设备。全封式压缩机有活 塞 式、旋 转 式、涡 旋 式三 种。 A、 旋 转 式压缩机 是一种特殊 的小 型 回 转 式压缩机,如 图 1- l- 2所 示 。其 转 子 偏 心 地 装在定 子 内,排气时 间 长 (比 往 复 活 塞 式长 30% 左 右 ),流 过气阀 的流 动阻力 损 失 小 ,缸径 行 程 比 大,排气容 积 和吸气管 管 径 大,吸气过热小 ,电动机工作温度 低,效 率 高,成本 低以及寿 命 长 。 B、活塞式压缩机 外形如图1-l-3所示。 C、涡旋式压缩机 是通过涡旋定子和涡旋转子组成涡卷以及构成这个涡卷的端板所形成的空间来压缩气体的回转式压缩机。工作时,随着曲轴的回转,涡旋转子以其中心始终绕涡旋定子中心作一偏心量为半径的圆周运动。它与往复活塞式压缩机相比,其主要特点是:压缩气体几乎不泄漏、不需吸排气阀、绝热效率可提高 10%、震动小、扭矩变化小、噪音可降低 5dB(A)、体积减小 40%、重量减轻 15%。它适用于热泵式、吊顶型等空调机上。 [ 本帖最后由 朵啦啦 于 2008-6-17 01:00 编辑 ] 搜索更多相关主题的帖子: 电动机 制冷系统 制冷剂 曲轴箱 压缩机 收藏到网摘: - - - - - 本贴地址:http://bbs.shejis.com/viewthread.php?tid=1563584...
