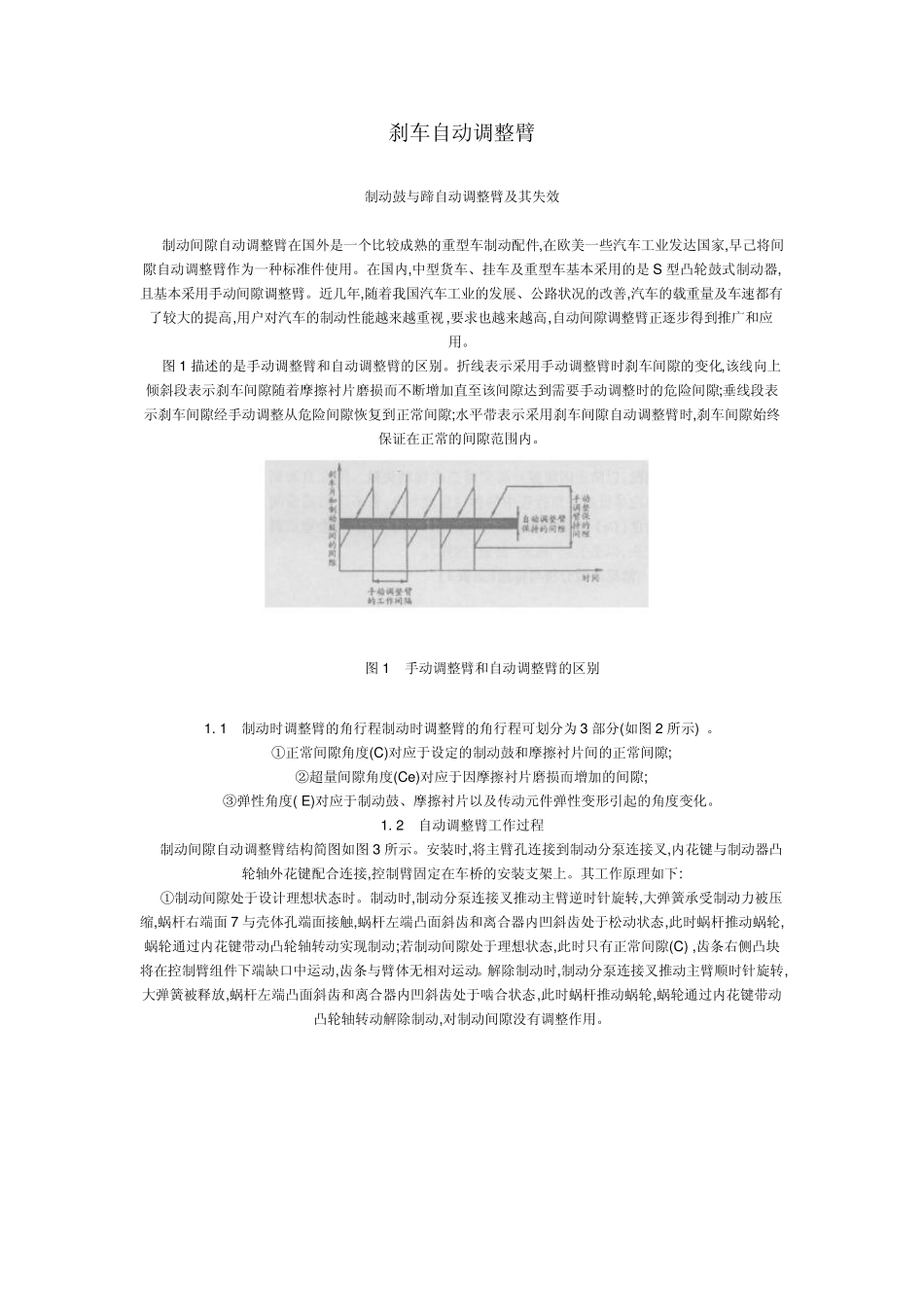

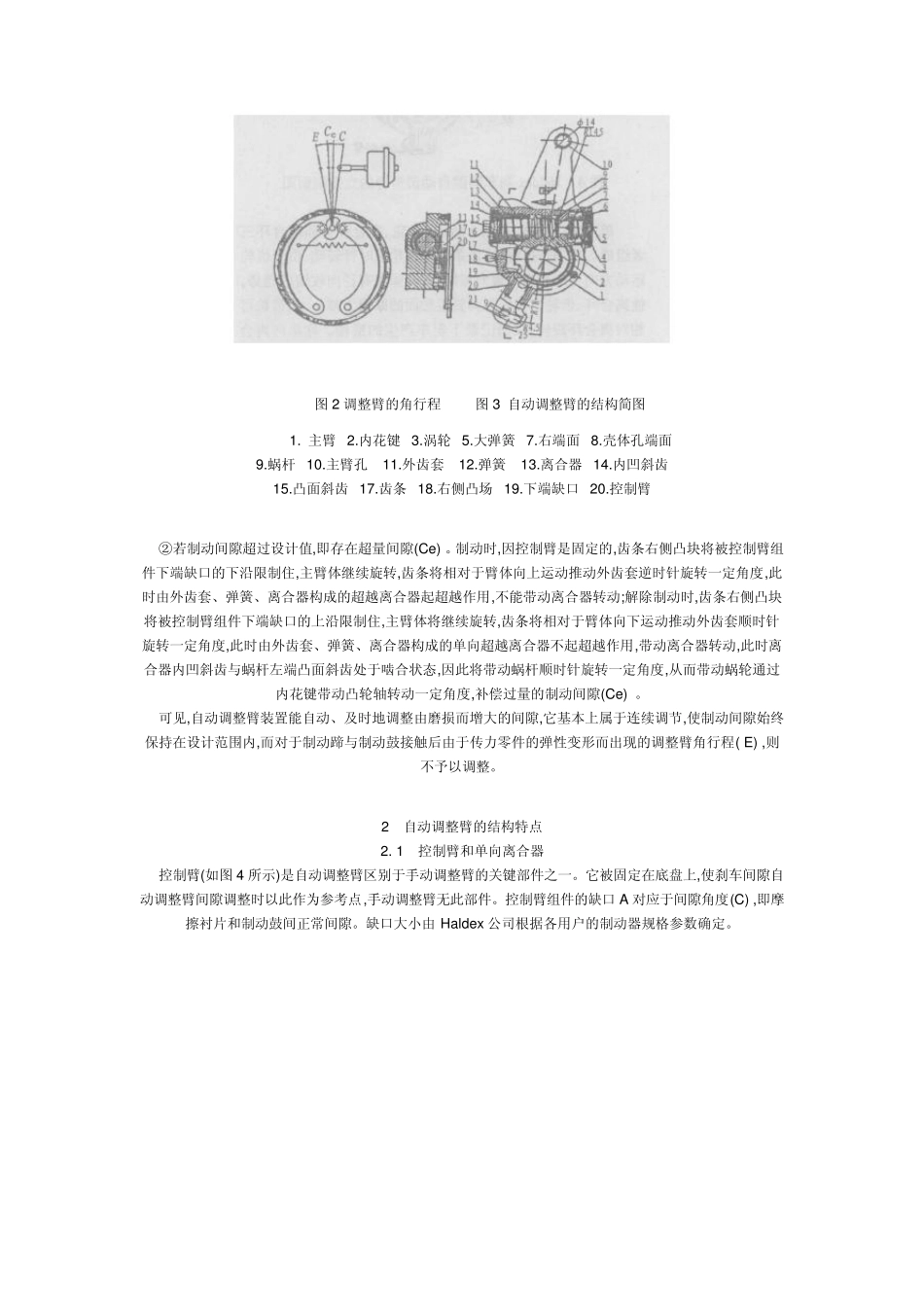

刹车自动调整臂 制动鼓与蹄自动调整臂及其失效 制动间隙自动调整臂在国外是一个比较成熟的重型车制动配件,在欧美一些汽车工业发达国家,早己将间隙自动调整臂作为一种标准件使用。在国内,中型货车、挂车及重型车基本采用的是 S 型凸轮鼓式制动器,且基本采用手动间隙调整臂。近几年,随着我国汽车工业的发展、公路状况的改善,汽车的载重量及车速都有了较大的提高,用户对汽车的制动性能越来越重视 ,要求也越来越高,自动间隙调整臂正逐步得到推广和应用。 图 1 描述的是手动调整臂和自动调整臂的区别。折线表示采用手动调整臂时刹车间隙的变化,该线向上倾斜段表示刹车间隙随着摩擦衬片磨损而不断增加直至该间隙达到需要手动调整时的危险间隙;垂线段表示刹车间隙经手动调整从危险间隙恢复到正常间隙;水平带表示采用刹车间隙自动调整臂时,刹车间隙始终保证在正常的间隙范围内。 图 1 手动调整臂和自动调整臂的区别 1. 1 制动时调整臂的角行程制动时调整臂的角行程可划分为 3 部分(如图 2 所示) 。 ①正常间隙角度(C)对应于设定的制动鼓和摩擦衬片间的正常间隙; ②超量间隙角度(Ce)对应于因摩擦衬片磨损而增加的间隙; ③弹性角度( E)对应于制动鼓、摩擦衬片以及传动元件弹性变形引起的角度变化。 1. 2 自动调整臂工作过程 制动间隙自动调整臂结构简图如图 3 所示。安装时,将主臂孔连接到制动分泵连接叉,内花键与制动器凸轮轴外花键配合连接,控制臂固定在车桥的安装支架上。其工作原理如下: ①制动间隙处于设计理想状态时。制动时,制动分泵连接叉推动主臂逆时针旋转,大弹簧承受制动力被压缩,蜗杆右端面 7 与壳体孔端面接触,蜗杆左端凸面斜齿和离合器内凹斜齿处于松动状态,此时蜗杆推动蜗轮,蜗轮通过内花键带动凸轮轴转动实现制动;若制动间隙处于理想状态,此时只有正常间隙(C) ,齿条右侧凸块将在控制臂组件下端缺口中运动,齿条与臂体无相对运动。解除制动时,制动分泵连接叉推动主臂顺时针旋转,大弹簧被释放,蜗杆左端凸面斜齿和离合器内凹斜齿处于啮合状态,此时蜗杆推动蜗轮,蜗轮通过内花键带动凸轮轴转动解除制动,对制动间隙没有调整作用。 图2 调整臂的角行程 图3 自动调整臂的结构简图 1. 主臂 2.内花键 3.涡轮 5.大弹簧 7.右端面 8.壳体孔端面 9.蜗杆 10.主臂孔 11.外齿套 12.弹簧 13.离合器 14.内凹斜齿 15.凸面斜齿 17.齿条 18.右侧凸场 19.下端缺口 20.控制臂 ②若制动间隙超过设计值,即存在...
