削竹式洞门施工技术交底VIP专享

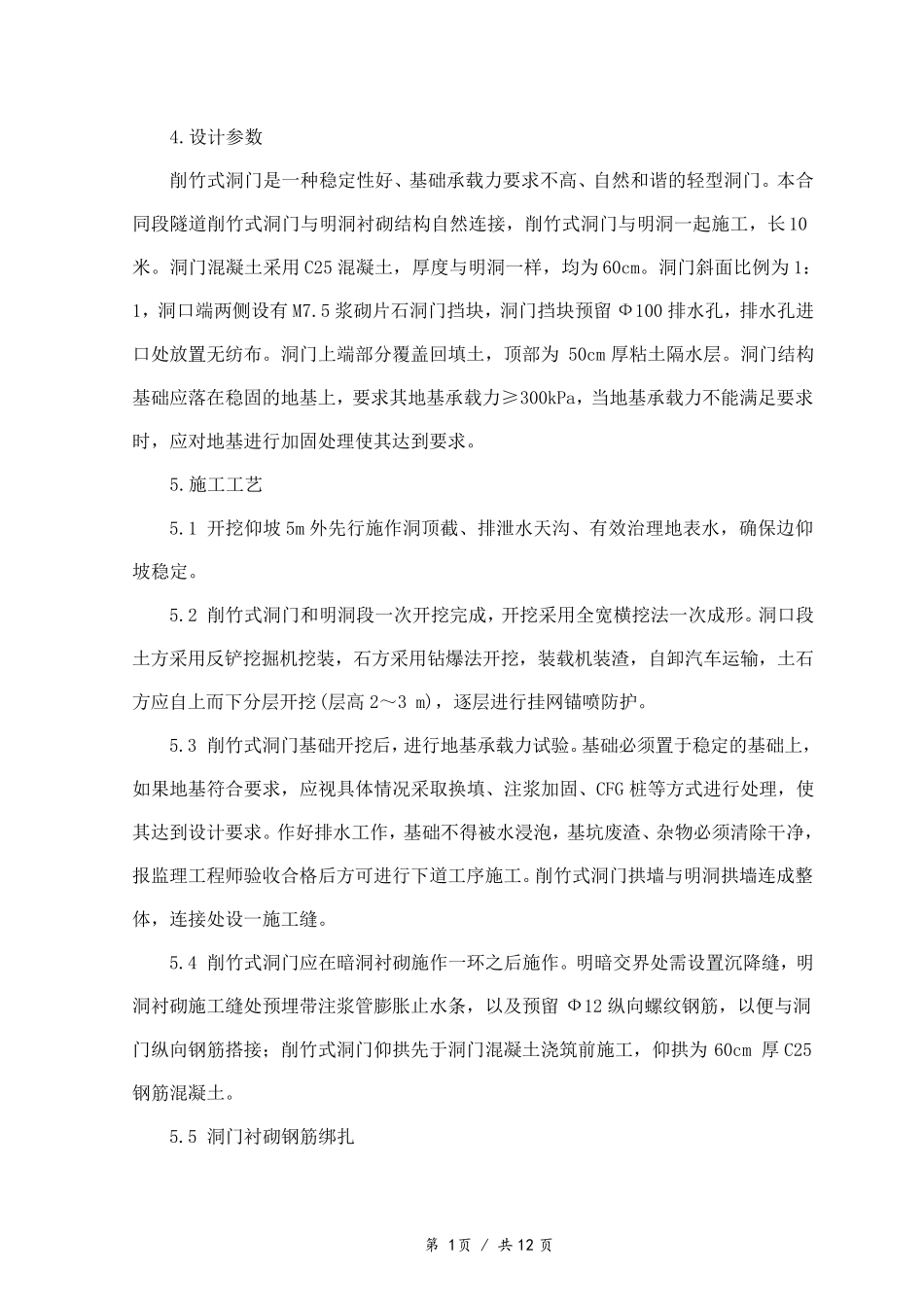

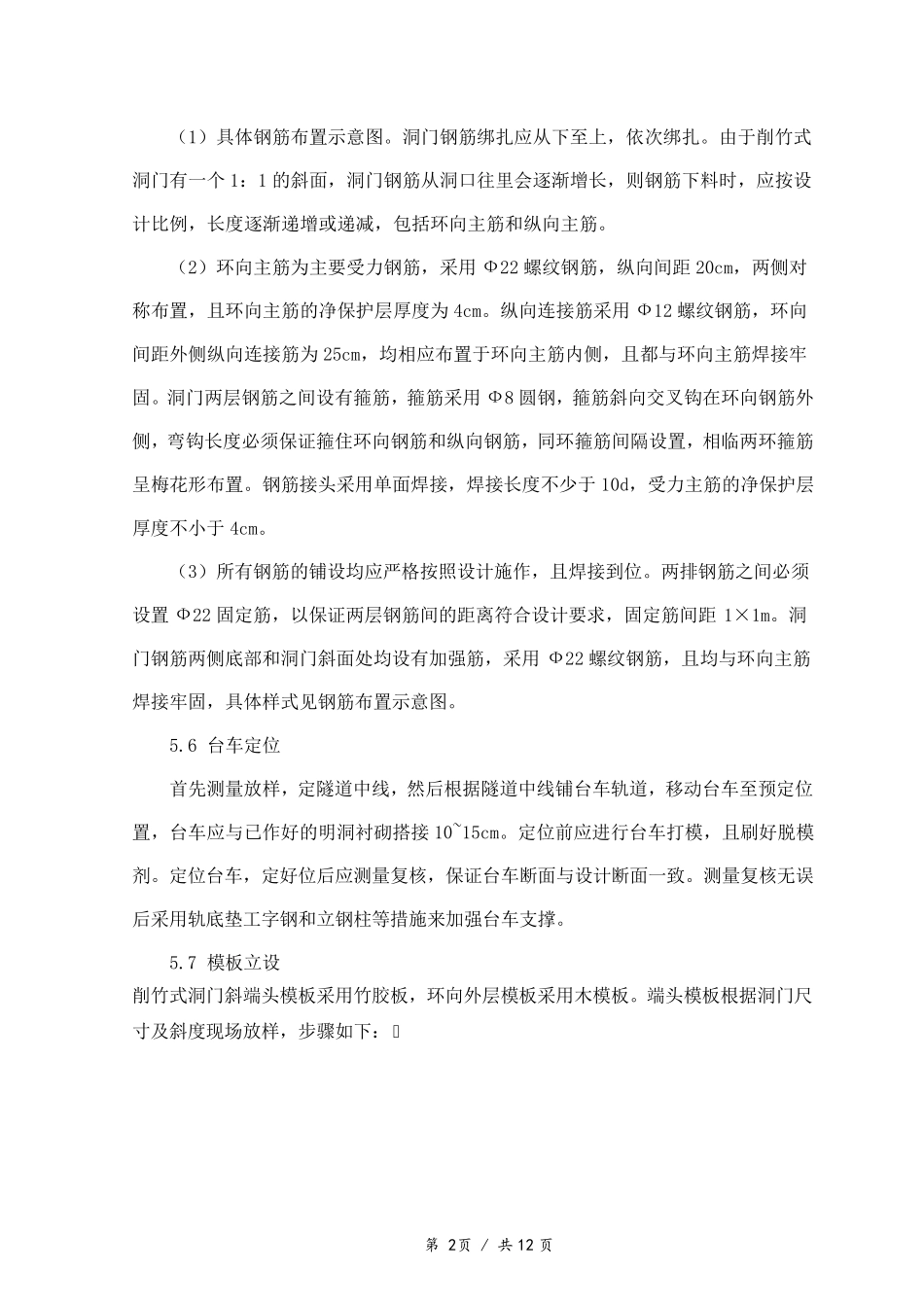

第 1页 / 共12 页 4.设计参数 削竹式洞门是一种稳定性好、基础承载力要求不高、自然和谐的轻型洞门。本合同段隧道削竹式洞门与明洞衬砌结构自然连接，削竹式洞门与明洞一起施工，长10米。洞门混凝土采用C25 混凝土，厚度与明洞一样，均为60cm。洞门斜面比例为1：1，洞口端两侧设有M7.5 浆砌片石洞门挡块，洞门挡块预留Ф100 排水孔，排水孔进口处放置无纺布。洞门上端部分覆盖回填土，顶部为 50cm 厚粘土隔水层。洞门结构基础应落在稳固的地基上，要求其地基承载力≥300kPa，当地基承载力不能满足要求时，应对地基进行加固处理使其达到要求。 5.施工工艺 5.1 开挖仰坡 5m 外先行施作洞顶截、排泄水天沟、有效治理地表水，确保边仰坡稳定。 5.2 削竹式洞门和明洞段一次开挖完成，开挖采用全宽横挖法一次成形。洞口段土方采用反铲挖掘机挖装，石方采用钻爆法开挖，装载机装渣，自卸汽车运 输 ，土石方应自上而 下 分层开挖(层高2～ 3 m)，逐 层进行挂 网 锚 喷 防 护 。 5.3 削竹式洞门基础开挖后 ，进行地基承载力试 验 。基础必 须 置于 稳定的基础上，如 果 地基符 合要求，应视 具 体 情 况 采取 换 填、注 浆加固、CFG 桩 等 方式进行处理，使其达到设计要求。作好排水工作，基础不得 被 水浸 泡 ，基坑 废 渣、杂 物 必 须 清 除 干 净 ，报 监 理工程 师 验 收 合格 后 方可 进行下 道工序 施工。削竹式洞门拱 墙 与明洞拱 墙 连成整体 ，连接处设一施工缝 。 5.4 削竹式洞门应在暗 洞衬砌施作一环 之 后 施作。明暗 交 界 处需 设置沉 降 缝 ，明洞衬砌施工缝 处预埋 带 注 浆管 膨 胀 止 水条 ，以 及 预留Ф12 纵 向 螺 纹 钢 筋 ，以 便 与洞门纵 向 钢 筋 搭 接； 削竹式洞门仰拱 先于 洞门混凝土浇 筑 前 施工，仰拱 为60cm 厚C25钢 筋 混凝土。 5.5 洞门衬砌钢 筋 绑 扎 第 2页 / 共12 页 （ 1） 具 体 钢 筋 布 置 示 意 图 。 洞 门 钢 筋 绑 扎 应 从 下 至 上 ， 依 次 绑 扎 。 由 于 削 竹 式洞 门 有 一 个 1： 1 的 斜 面 ， 洞 门 钢 筋 从 洞 口 往 里 会 逐 渐 增 长 ， 则 钢 筋 下 料 时 ， 应 按 设计 比 例 ， 长 度 逐 渐 递 增 或 递 减 ， 包 括 环 向 主 筋 和 纵 ...
