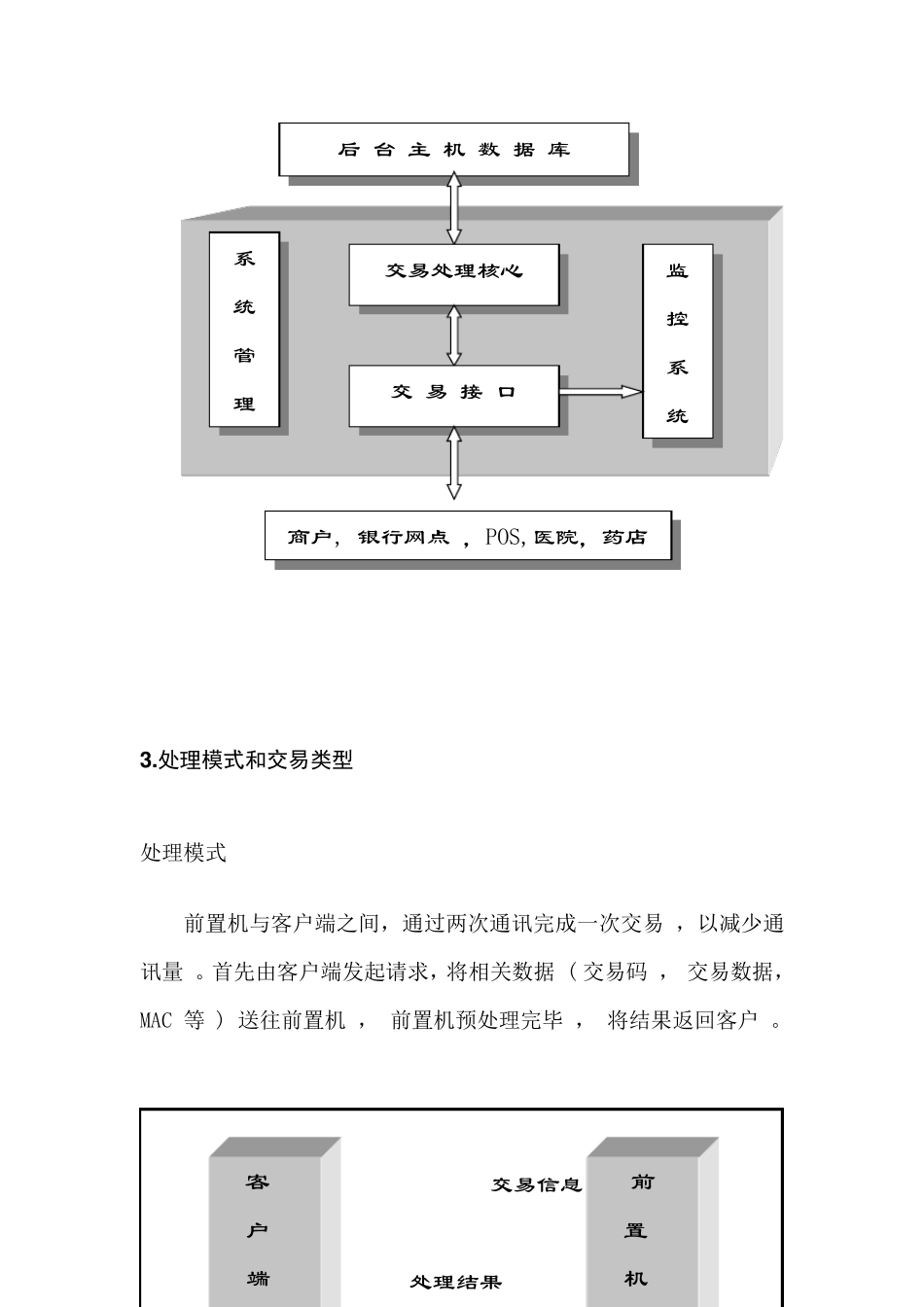

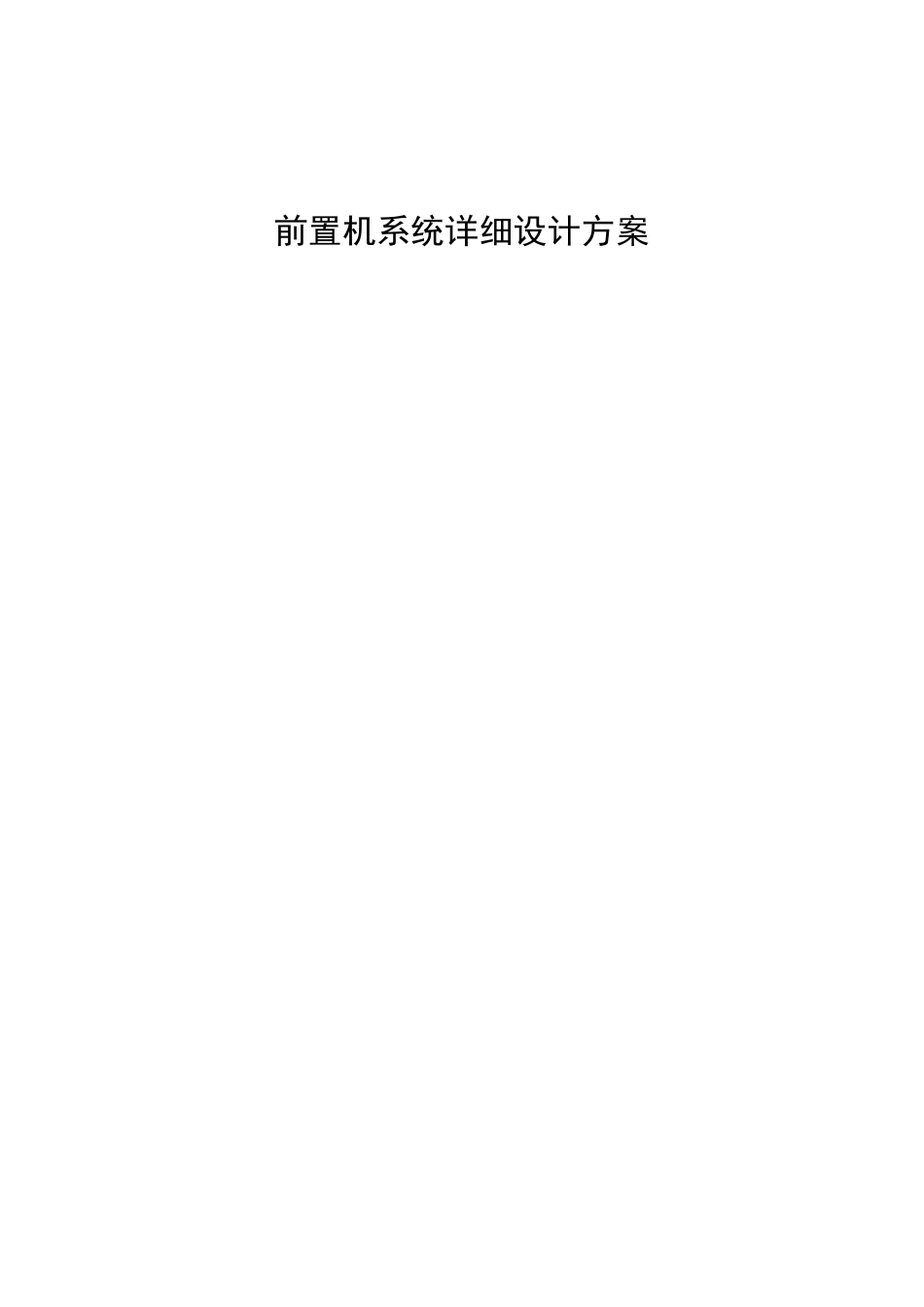

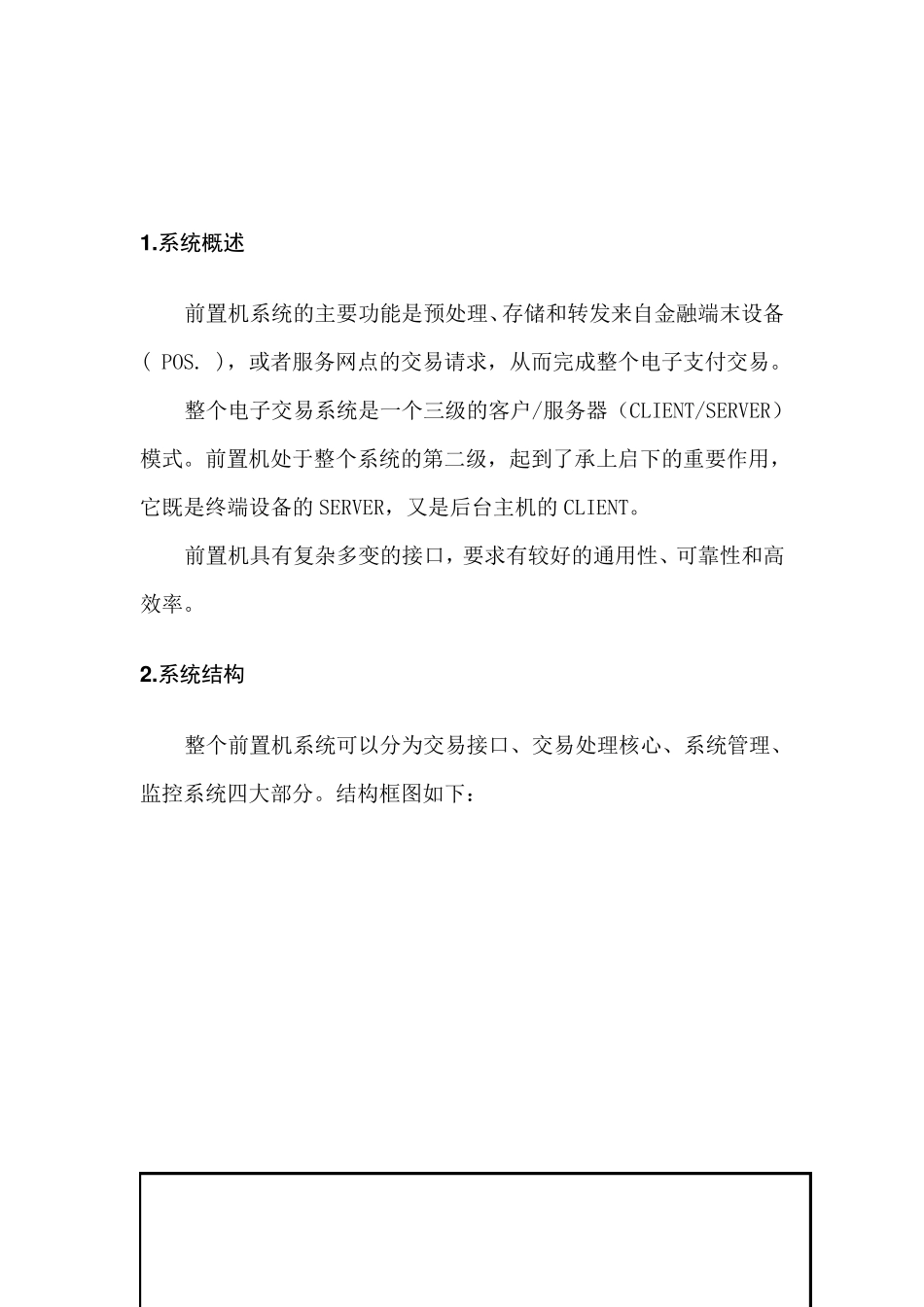

前置机系统详细设计方案 1 .系统概述 前置机系统的主要功能是预处理、存储和转发来自金融端末设备 ( POS. )，或者服务网点的交易请求，从而完成整个电子支付交易。 整个电子交易系统是一个三级的客户/服务器（CLIENT/SERVER）模式。前置机处于整个系统的第二级，起到了承上启下的重要作用，它既是终端设备的SERVER，又是后台主机的CLIENT。 前置机具有复杂多变的接口，要求有较好的通用性、可靠性和高效率。 2 .系统结构 整个前置机系统可以分为交易接口、交易处理核心、系统管理、监控系统四大部分。结构框图如下： 3 .处理模式和交易类型 处理模式 前置机与客户端之间，通过两次通讯完成一次交易 ，以减少通讯量 。首先由客户端发起请求，将相关数据 ( 交易码 ， 交易数据，MAC 等 ) 送往前置机 ， 前置机预处理完毕 ， 将结果返回客户 。 后 台 主 机 数 据 库 系 统 管 理 监 控 系 统 交易处理核心 交 易 接 口 商户, 银行网点 ，POS,医院，药店 交易信息 处理结果 客 户 端 前 置 机 交易类型 前置机处理的交易类型按终端设备可以分为: 银行网点的终端设备：签到、签退、圈存、圈提、查询、转帐、下传黑名单和改密。 指定医疗机构的前端：签到、签退、查询、转帐、批上送、下传黑名单和改密。 商户终端设备：签到、签退、下传黑名单、查询、转帐、批上送和改密。 圈存机：签到、签退、圈存、圈提、下传黑名单和查询。 业务流程 脱机业务流程 联机业务流程 bigin客 户 交 易请 求上 送 至 前 置 机处 理 存 储 交易写 流 水显 示 处 理 结 果批 上 送 交 易 4 .交易接口 目前系统与客户端的交易接口支持 TCP/IP (包括中间件模式)和串口两种模式。 TCP/IP 方式 通过对套接字 socket 进行操作，或中间件模式完成数据的传输。 适用于客户端各种主机与前置机之间不同操作系统的通讯 。 TCP/IP 方式如下图所示： bigin客 户 交 易请 求上 送 至 前 置 机处 理 存 储 交易写 流 水显 示 处 理 结 果转 发 交易 Serv ice_1 Serv ice_2 .... Serv ice_N TCP/IP 中间件通讯方式 守护进程 Tcp_Server 通过 fork( )调用 ,复制自己来处理不同的请求，以达到并行处理的目的。考虑到fork()的调用在交易高峰期过多子进程的生成会导致系统在进程的切换和系统调用上占用过多资源, 在监控模块中采取一定...
