前面板插针安装图解,以及各部分电源连接

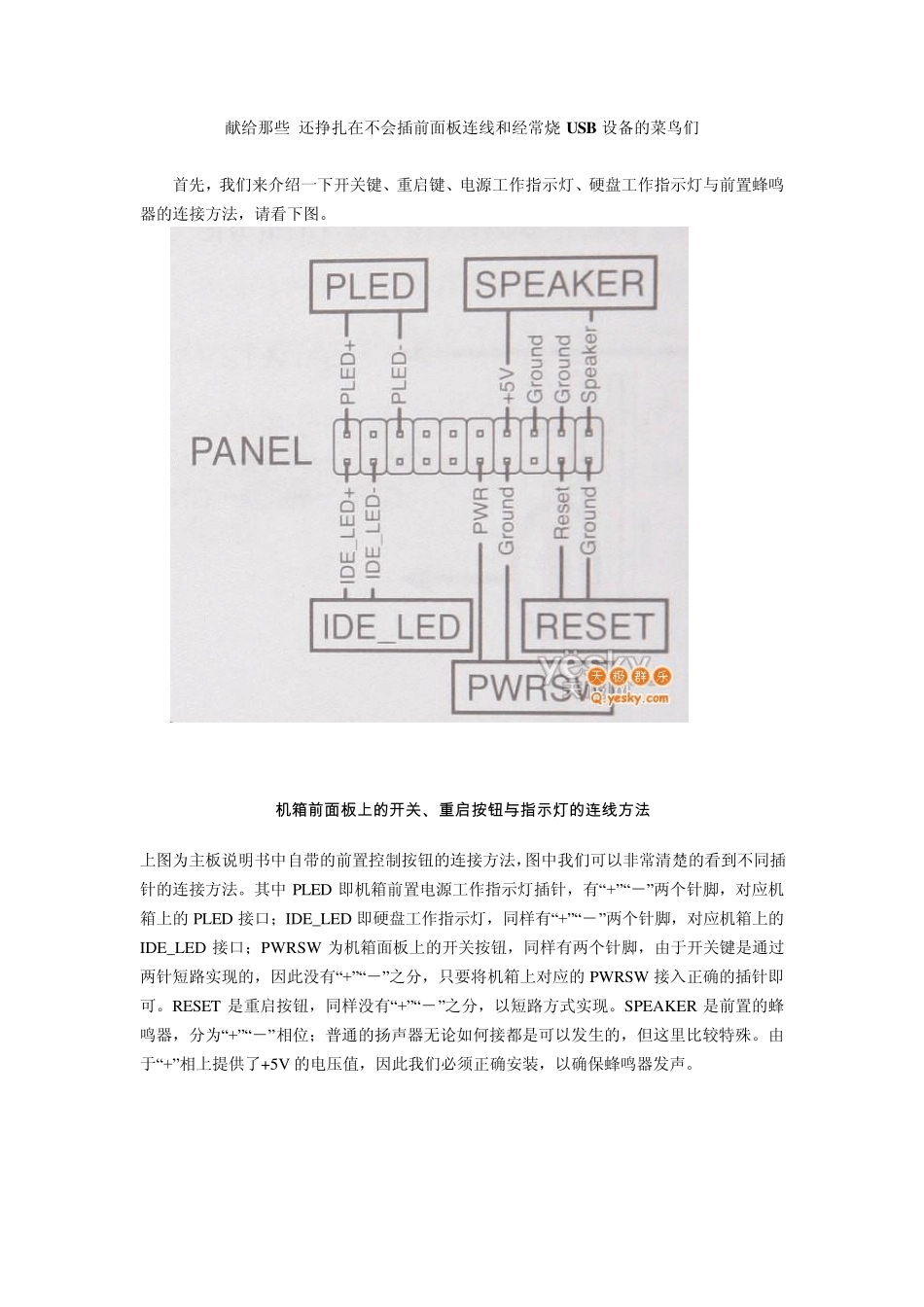

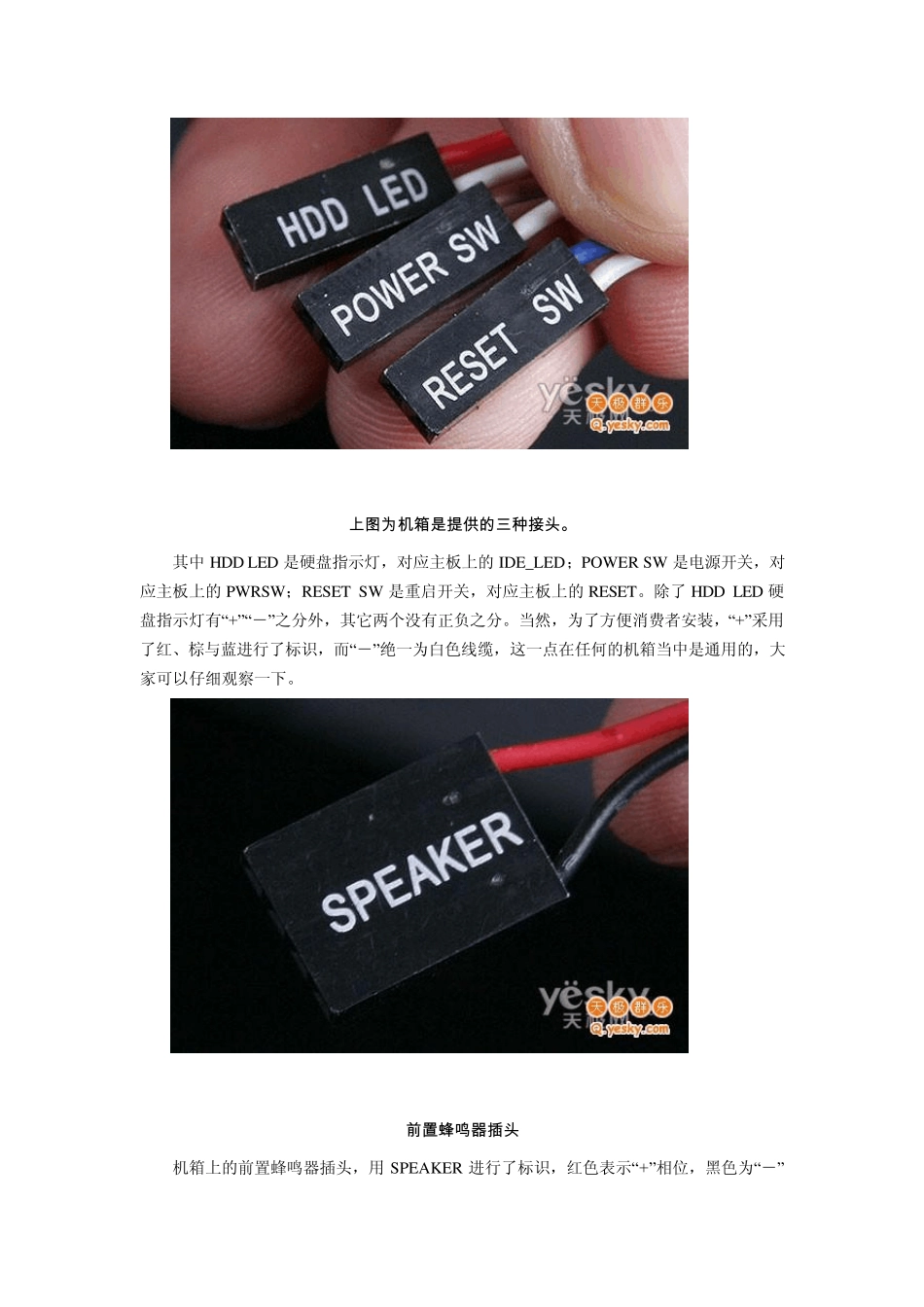

献给那些 还挣扎在不会插前面板连线和经常烧USB 设备的菜鸟们 首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣 器的连接方法，请看下图。 机 箱 前 面 板 上 的 开 关 、重启按钮与指示灯的 连线方法 上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。其中 PLED 即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED 接口；IDE_LED 即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED 接口；PWRSW 为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW 接入正确的插针即可。RESET 是重启按钮，同样没有“+”“－”之分，以短路方式实现。SPEAKER 是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。由于“+”相上提供了+5V 的电压值，因此我们必须正确安装，以确保蜂鸣器发声。 上 图 为 机 箱 是 提 供 的 三 种 接 头 。 其中HDD LED 是硬盘指示灯，对应主板上的IDE_LED；POWER SW 是电源开关，对应主板上的PWRSW；RESET SW 是重启开关，对应主板上的RESET。除了HDD LED 硬盘指示灯有“+”“－”之分外，其它两个没有正负之分。当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。 前置蜂鸣器插头 机箱上的前置蜂鸣器插头，用SPEAKER 进行了标识，红色表示“+”相位，黑色为“－”相位，对应主板上的SPEAKER。 主 板 上 的 开 关 、重启、电源工作指示灯、硬盘指示灯插针 上图为主板上的开关、重启、电源工作指示灯、硬盘指示灯插针，标识的相当清楚，与主板的说明书上完全相同，我们只要对号入座，便能够正确的连接机箱面板上的控制按钮。 二、慎重：机箱前置 USB 连接方法 机箱前置 U SB 接口虽然连接起来相当简单，但一定要慎重。在控制按钮连接时，如果出现错误，最多也就是无法开机或重启，前置的U SB 接口却不同，如果连接错误，只要接通电源即可将主板烧毁，因此我们在连接这些前置的USB 接口时一定要细心。 图1： 这 是 一些低端主板上的前置 USB插针，这 些插针的周围没有设计保护槽 图2： 这 是 一些中高端主板上...
