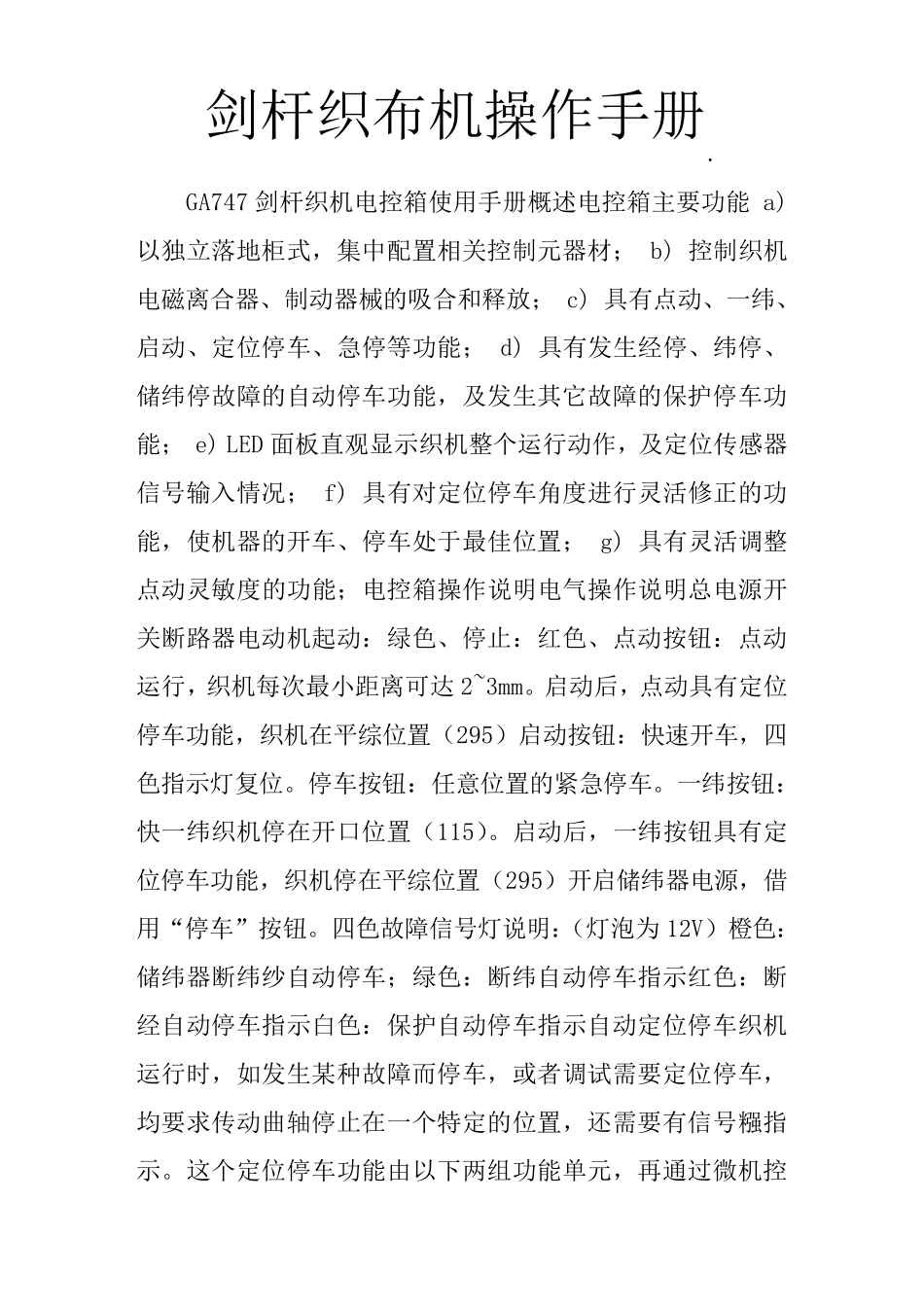

剑 杆 织 布 机 操 作 手 册. GA747 剑 杆 织 机 电 控 箱 使 用 手 册 概 述 电 控 箱 主 要 功 能 a) 以 独 立 落 地 柜 式 ， 集 中 配 置 相 关 控 制 元 器 材 ； b) 控 制 织 机电 磁 离 合 器 、 制 动 器 械 的 吸 合 和 释 放 ； c) 具 有 点 动 、 一 纬 、启 动 、 定 位 停 车 、 急 停 等 功 能 ； d) 具 有 发 生 经 停 、 纬 停 、储 纬 停 故 障 的 自 动 停 车 功 能 ， 及 发 生 其 它 故 障 的 保 护 停 车 功能 ； e) LED 面 板 直 观 显 示 织 机 整 个 运 行 动 作 ， 及 定 位 传 感 器信 号 输 入 情 况 ； f) 具 有 对 定 位 停 车 角 度 进 行 灵 活 修 正 的 功能 ， 使 机 器 的 开 车 、 停 车 处 于 最 佳 位 置 ； g) 具 有 灵 活 调 整点 动 灵 敏 度 的 功 能 ； 电 控 箱 操 作 说 明 电 气 操 作 说 明 总 电 源 开关 断 路 器 电 动 机 起 动 ： 绿 色 、 停 止 ： 红 色 、 点 动 按 钮 ： 点 动运 行 ， 织 机 每 次 最 小 距 离 可 达 2~3mm。启 动 后， 点 动 具 有 定 位停 车 功 能 ， 织 机 在平综位 置 （295）启 动 按 钮 ： 快速开 车 ， 四色 指示 灯复位 。停 车 按 钮 ： 任意位 置 的 紧急 停 车 。一 纬 按 钮 ：快一 纬 织 机 停 在开 口位 置 （115）。启 动 后， 一 纬 按 钮 具 有 定位 停 车 功 能 ， 织 机 停 在平综位 置 （295）开 启 储 纬 器 电 源 ， 借用 “停 车 ”按 钮 。四色 故 障 信 号 灯说 明 ：（灯泡为12V）橙色 ：储 纬 器 断 纬 纱自 动 停 车 ； 绿 色 ： 断 纬 自 动 停 车 指示 红 色 ： 断经 自 动 停 车 指示 白色 ： 保 护 自 动 停 车 指示 自 动 定 位 停 车 织 机运 行 时， 如发 生 某种故 障 而停 车 ， 或者调 试 需 要 定 位 停 车 ，均 要 求 传 动 曲 轴 停 止 在一 个 特 定 的 位 置 ， 还 需 要 有 信 号 糨 指示 。这 个 定 位 停 车 功 能 由 以 下 两 组...
