力士乐变频器的选型及应用

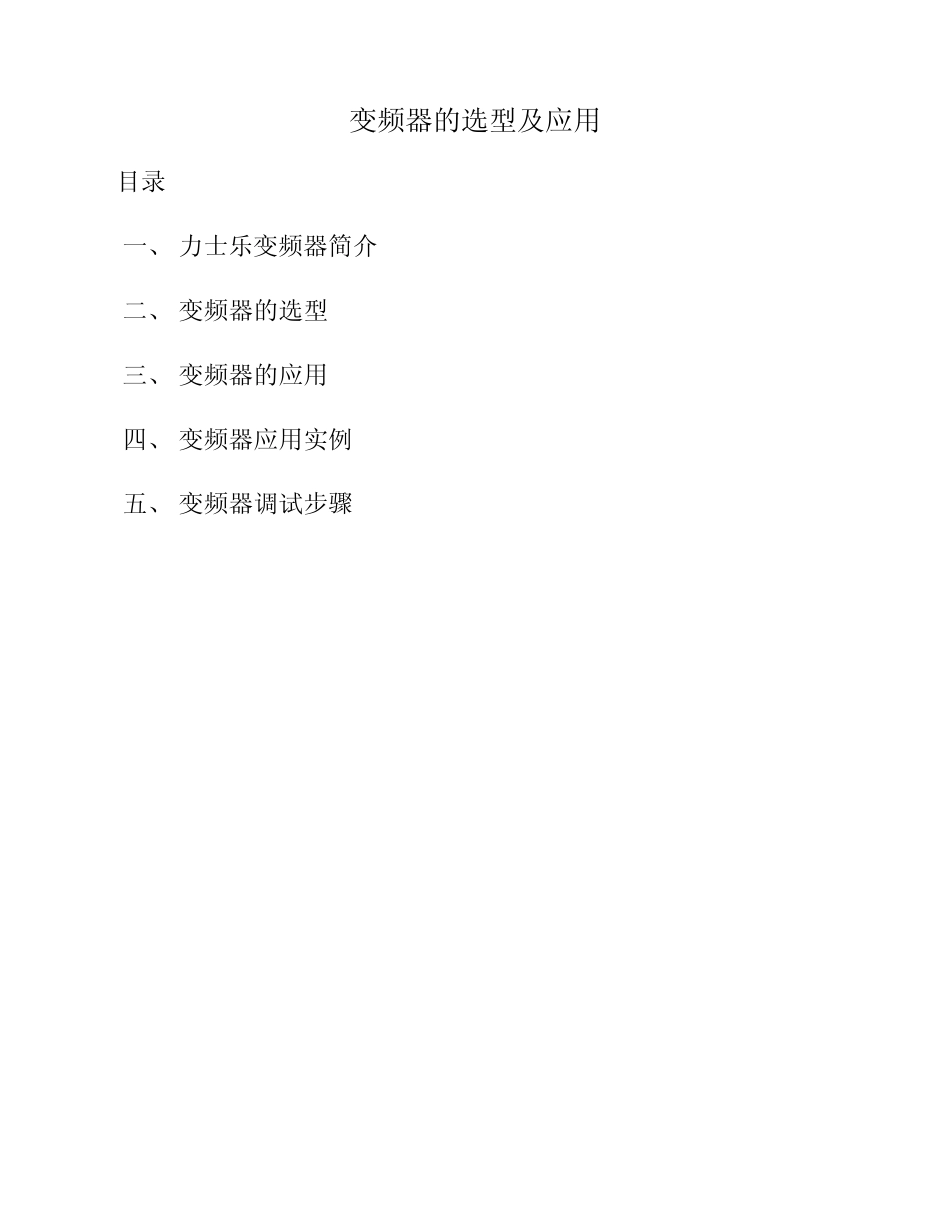

力士乐变频器的选型及应用_第1页
1/25

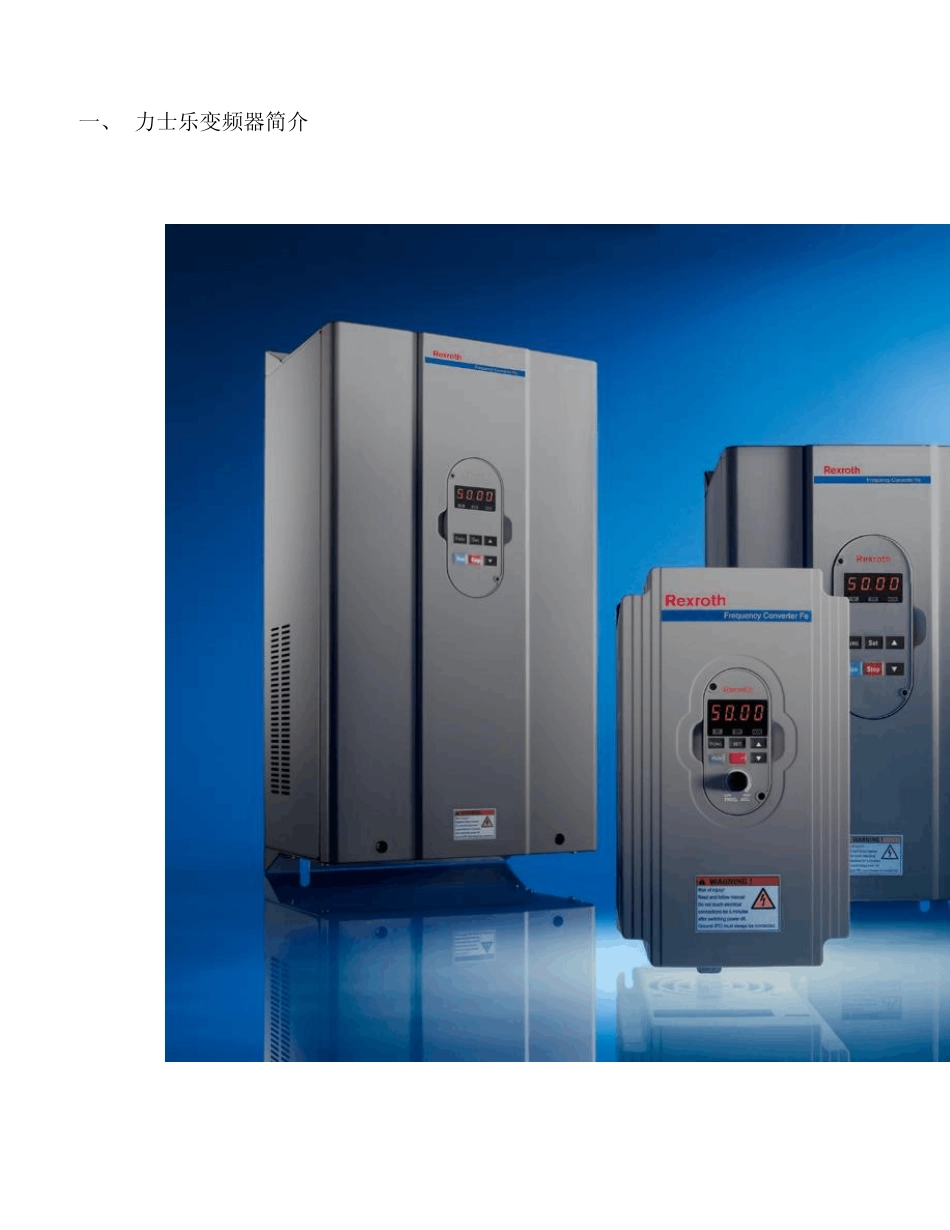

力士乐变频器的选型及应用_第2页
2/25

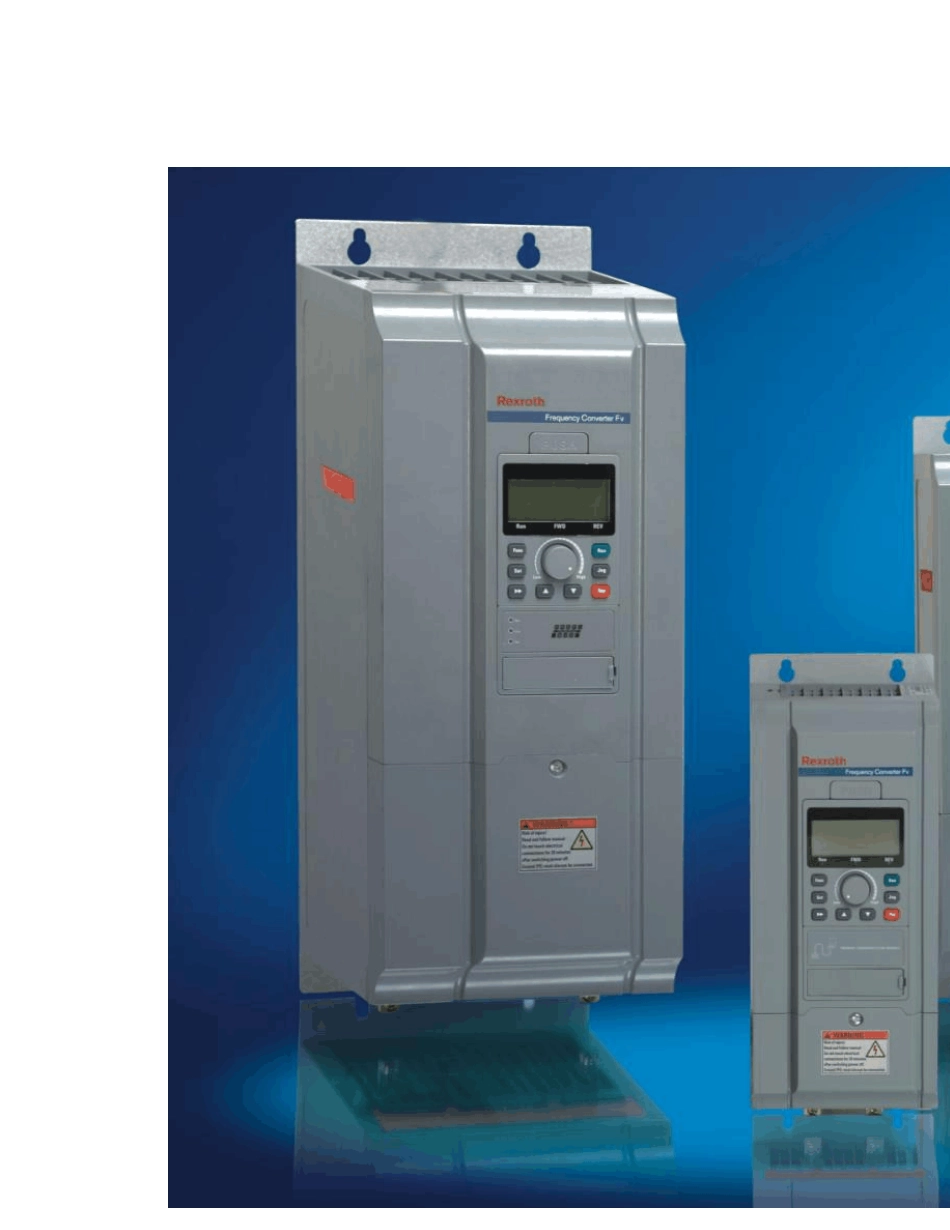

力士乐变频器的选型及应用_第3页
3/25
变频器的选型及应用 目录 一、 力士乐变频器简介 二、 变频器的选型 三、 变频器的应用 四、 变频器应用实例 五、 变频器调试步骤 一、 力士乐变频器简介 Frequency Converter Fe Control mode: V/F Power range: 3 AC for 0.75 kW to 315 kW Output frequency:0 Hz to 650 Hz Overload:G-type200% for 1 s and 150% for 60s P-type120% for 60s and 105% for 1h Start-up torque:150 % at 5 Hz Ambient temperature:-10 °C to +40 °C Degree of protection:IP20 Frequency Converter Fv Control mode: V/F, SVC, FOC Power range: 3 AC for 0.4 kW to 15 kW Output frequency:0 Hz to 400 Hz Overload:200% for 1 s and 150% for 60 s Start-up torque:SVC Maximum start-up torque 150 % at 0.5 Hz FOC Maximum start-up torque 200 % at 0 Hz Ambient temperature:-10 °C to +40 °C Degree of protection:IP20 二、 变频器的选型 采用通用变频器构成变频调速传动系统的主要目的,一是为了满足提高劳动生产率、改善产品质量、提高设备自动化程度、提高生活质量及改善生活环境等要求;二是为了节约能源、降低生产成本。用户根据自己的实际工艺要求和运用场合选择不同类型的变频器。正确选择通用型变频器对于传动控制系统能够的正常运行是非常关键的,首先要明确使用通用变频器的目的,按照生产机械的类型、调速范围、速度响应和控制精度、起动转矩等要求,充分了解变频器所驱动的负载特性,决定采用什么功能的通用变频器构成控制系统,然后决定选用哪种控制方式最合适。所选用的通用变频器应是既要满足生产工艺的要求,又要在技术经济指标上合理。若对通用变频器选型、系统设计及使用不当,往往会使变频器不能正常运行、达不到预期目标,甚至引发设备故障,造成不必要的损失。另外,为了确保变频器长期可靠的运行,变频器地线的连接也是非常重要的。 通用变频器的选择包括通用变频器的型式选择和容量选择两个方面,选择的原则是:首先其功能特性能保证可靠地满足工艺要求,其次是获得较好的性能价格比。通用变频器类型的选择要根据负载特性进行。对于风机、泵类等平方转矩,低速下负载转矩较小,通常可选择专用或普通功能型通用变频器。对于恒转矩类负载或有较高静态转速精度要求的机械应...
